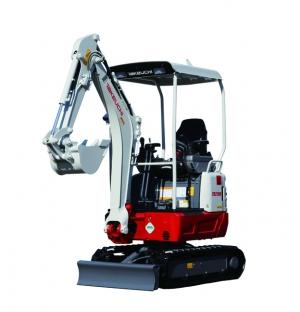

Mini-pelles tb 215 r (1,5 t)

Le canopy
Aux normes TOPS, ROPS et OPG niveau 1.
LÂ’encombrement
Sa compacité arrière lui permet de tourner dans son rayon lorsque les chenilles sont élargies
Le vérin de flèche
Situé à l’arrière de celle-ci empêche tous chocs lors de montage d’équipement (par exemple).
Le contre poids
Enveloppant protège le moteur de chocs éventuels.
Lame bull
De fabrication renforcée, elle permet d’effectuer un véritable travail de nivellement, tout en augmentant la stabilité, quand cela est nécessaire.
Un train de chenille long 1520 mm
Cet avantage combiné à la voie variable donne à la machine des capacités de terrassement et de manutention comparables à des machines plus lourdes.
La voie variable
Permet d’avoir deux machines en une. : Maniabilité et compacité en position rétractée, haut rendement et stabilité accrus en position élargie.
Galets double flancs et à guidage centrale pour éviter de décheniller.
Les flexibles
Sont tous protégés dans le gabarit de la flèche ce qui évite leur détérioration lors de travaux dans des tranchées étroites.
La facilité d’entretien
Le capot s’ouvrant largement permet de réalisé facilement toutes les opérations de contrôle et d’entretien.
Le coffre à outils fermé à clef permet de stocker le lot de bord fournit d’origine avec la machine.
Le poste de conduite
Très spacieux, il offre une visibilité et une accessibilité accrues même dans les endroits les plus étroits.
LÂ’ergonomie
Le siège suspendu et réglable dans toutes les positions apporte confort et productivité à l’opérateur.
Les accoudoirs permettent dÂ’avoir une position de conduite plus ergonomique.
Le tableau de bord à écran LCD permet une accessibilité complète aux contrôles des paramètres de la machine
DIMENSIONS ET POIDS
Poids en ordre de marche 1575 kg
Longueur (transport) 3585 mm
Largeur (voie variable) 980 / 1300 mm
Hauteur 2345 mm
Rayon de rotation arrière 720 mm
Garde au sol 205 mm
MOTEUR. DIESEL Refroidissement par eau
Marque Yanmar 3TNV70
Type 3 cylindres 4 temps injection directe
Puissance 11,5 KW / 15,4 ch à 2400 tr/m
Couple maxi 52,2 Nm
Cylindrée 854 cm³
Consommation (à 100% de charge) 3,8 L/h
Emission de CO² 280 g/kWh
Norme moteur EPA Tier 4
Capacité circuit de Refroidissement 3,9 L
Capacité d'huile moteur 4,3 L
Capacité du réservoir carburant 22 L
GODET STANDARD
Largeur du godet 440 mm
Capacité du godet SAE 34 L
PERFORMANCES
2 Vitesses de translation 2,2 / 4,2 Km/h
Vitesse de rotation tourelle 9,2 tr/mn
Pente maxi 30°/ 58%
Force de cavage godet 1400 kgf
Force de vérin de balancier 950 kgf
Pression au sol 0,275 kg/cm²
DEPORT DE FLECHE
Type Pieds de flèche articulé
Angle droit / gauche (canopy) 50° / 70°
LAME BULL «démontable sans outils»
Largeur / hauteur 980 ?1300 / 300 mm
Débattement haut / bas 215 / 210 mm
TRACTION
Chenilles Chenilles
DEBATTEMENTS
Profondeur Maxi 2190 mm
Profondeur verticale 1780 mm
Hauteur de déchargement 2400 mm
Hauteur maxi 3430 mm
Portée Maxi 3815 mm
Portée maxi au sol 3760 mm
Rayon rotation minimum avant 1185 mm
Déport maxi du godet D/G 555 / 395 mm
CIRCUIT HYDRAULIQUE
Pompe Type Variable (P 1 + P 2) + Fixe (P3 + P4)
Pression 210 bars x 2 + 200 bars + 34 bars
Débit 16,8 l/ mn x 2 + 10,8 l/ mn + 6,5 l/mn
Circuit auxiliaire 33,6 L mn
Moteur de rotation Orbitrol
Moteur de traction Piston axial
Capacité de réservoir hydraulique 16,1 L
