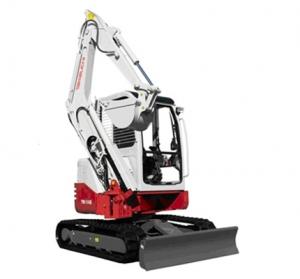

Mini-pelles tb 138 fr (3,8 t)

Le système exclusif breveté de déport latéral total du pied de flèche se déplaçant sur toute la largeur du châssis tourelle, permet de travailler dans toutes les positions avec une vue excellente sur le fond de tranchée. Le retour en arrière de la flèche monobloc sur le côté de la cabine permet à tout l’équipement de rester dans l’encombrement de la tourelle avec l’avantage d’une cinématique éprouvée.
La cabine très spacieuse avec un siège suspendu, offre un volume et un confort inhabituels sur ce type de machine.
La stabilité en plus :
La TB 138 FR possède un centre de gravité exceptionnellement bas, autorisant des performances en profondeur de fouille et capacités de levage propres aux machines conventionnelles.
Le basculement de la cabine sur l’avant autorise un accès immédiat aux composants hydrauliques et au moteur thermique.
Un gain de temps exceptionnel lors des opérations de maintenance pour une machine à rayon court.
La conception de la gamme super compacte FR se différencie des autres concepts «Zéro Swing» ou «Short Radius» en regroupant les critères attendus par les utilisateurs :
La compacité arrière mais aussi avant de la tourelle englobant pratiquement tout l’équipement.
Les capacités exceptionnelles en levage et en profondeur de fouille.
Une visibilité inégalée pour l’opérateur toujours en face de la tranchée.
Une accessibilité aux composants digne d’éloges.
Système hydraulique spécifique :
Offrant confort et souplesse de conduite en limitant les à-coups et l’usure prématurée.
Cabine ROPS, TOPS et FOPS, 2 lignes auxiliaires double flux de série, chenilles caoutchouc.
DIMENSIONS ET POIDS
Poids en ordre de marche 3800 / 3870 kg
Longueur (transport) 4770 mm
Largeur 1740 mm
Hauteur cabine 2565 mm
Rayon de rotation arrière 955 mm
Garde au sol 295 mm
MOTEUR. DIESEL Refroidissement par eau
Marque Yanmar 3TNV88
Type 3 cylindres à injection directe
Puissance 21,3 kW / 28,6 ch à 2400 tr/mn
Couple maxi 107 Nm
Cylindrée 1642 cm³
Consommation (à100% de charge) 6,3 L/h
Emission de CO² 256 g/kWh
Norme moteur Stage III A / Interim Tier 4
Capacité circuit de Refroidissement 5,5 L
Capacité d'huile 4,7 L
Capacité du réservoir carburant 40 L
GODET STANDARD
Largeur du godet 570 mm
Capacité du godet 105 L (SAE)
PERFORMANCE
Vitesses de translation 2,4 / 4,7 Km/h
Vitesses de rotation tourelle 9,8 tr/mn
Pente maxi 30°/ 58%
Force de cavage godet 2650 kg
Force de vérin de balancier 1800 kg
Pression au sol 0.300 / 0,305 kg / cm²
LAME BULL
Largeur / hauteur 1740 x 395 mm
Débattement haut / bas 355 / 290 mm
DEPORT DE FLECHE
Type Déport latéral total
Angle droit / gauche 15° / 30°
TRACTION
Chenilles Caoutchouc largeur standard 350 mm
DEBATTEMENTS
Profondeur Maxi 3420 mm
Profondeur verticale 2635 mm
Hauteur de déchargement 3795 mm
Hauteur maxi 5220 mm
Rayon Maxi 5550 mm
Rayon Maxi au sol 5425 mm
Rayon rotation avant 1325 mm
Déport maxi du godet D/G 730 / 700 mm
CIRCUIT HYDRAULIQUE
Pompe Type Variable (P 1 + P 2) + Engrenage (P3 + P4)
Pompe Pression 206 x 2 + 196 + 34 x 1 bars
Débit 37,2 x 2 + 21,8 + 10,3 x 1 L/ mm
Circuit auxiliaire 59 L/ mm
Moteur de rotation Piston axial
Moteur de traction Piston axial
Capacité de réservoir hydraulique 41 L
Capacité du circuit hydraulique 68 L
