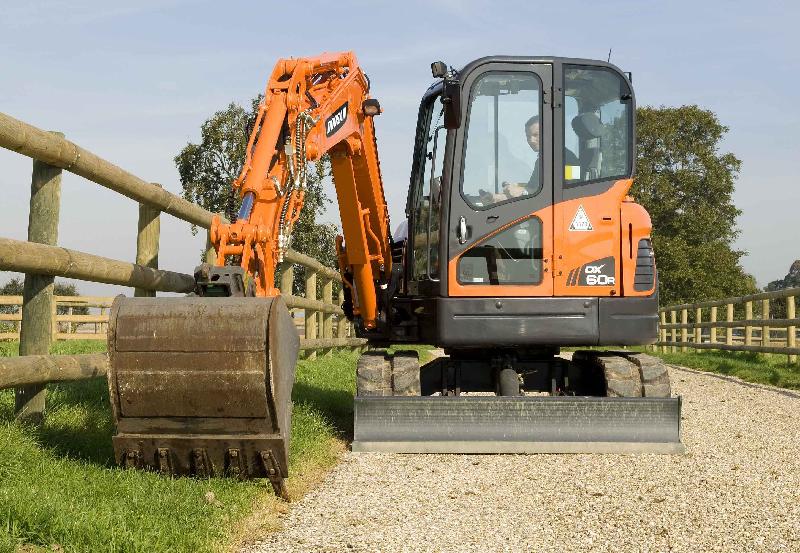

Mini-pelles DX60R / 6t - 37,6 kW - 50,4 ch - 5.875 kg

• Puissance : 37,6 kW / 50,4 ch à 2.200 t/min
• Poids opérationnel : 5.875 kg
• Dimensions : 3.725 - 4.145 mm

La nouvelle pelle hydraulique DX60R offre une valeur ajoutée à l’opérateur. Conçue pour offrir une valeur optimale à l’utilisateur final, elle propose :

• Une production augmentée et une consommation réduite grâce à l’optimisation du système hydraulique et de sa liaison électronique avec le moteur de nouvelle génération.
• Une ergonomie améliorée, un confort accru et une excellente visibilité panoramique rendent les conditions de travail agréables et sûres.
• Une fiabilité accrue par l’emploi de matériaux plus performants. Le développement de nouvelles méthodes de calcul des structures augmente la durée de vie des organes et réduit donc le coût d’utilisation.
• Une maintenance réduite qui augmente la disponibilité de la pelle et réduit les coûts d’exploitation.

Modèle : Yanmar 4TnV98-EsDB6

• Nombre de cylindres / Cylindrée : 4 / 3.319 cc
• Puissance nominale au volant : 37,6 kW (50,4 ch) à 2.200 t/min (saE J 1349, net)
• 37,6 kW (51,1 Ps) à 2.200 t/min (DIN 6271)
• Couple maxi : 19,3 ~21 kgf.m / 1.400 t/min
• Alésage & course : 98 mm x 110 mm
• Alternateur : 12 V / 60 Ah

Environnement

• Niveaux sonores (valeur dynamique) :
• LwA Externe : niveau sonore garanti 98 dB (A) (2000/14/EC)
• LpA Cabine : 77 dB (A) (ISO 6396)



Système hydraulique

• Pompes principales : 2 pompes à pistons axiaux à débit variable, 1 pompe à engrenages
• Débit maxi : 2 x 49,3 l/min + 35,6 l/min
• Pompe pilote : Pompe à engrenages – débit maxi : 9,9 l/min
• Pression maximale du système : Flèche/balancier/godet : 230 kgf/cm² (225 bar), Translation : 210 kgf/cm² (205 bar), Rotation : 230 kgf/cm² (225 bar)



Mécanisme de rotation

• Frein de stationnement à disque appliqué par un ressort et dégagé par le circuit hydraulique.
• Rotation de tourelle : 9,58 t/min
• Rayon de rotation arrière : 1.102 mm
• Angle de rotation gauche / droite : 70° / 50°



Entrainement

• Vitesse de translation (rapide/lente) : 3,9 / 2,1 km/h
• Force de traction maximale : 5.300 kgf
• Pente maximale : 30° / 58 %



Poids

• Flèche : 2.900 mm
• Bras : 1.480 mm
• Godet SAE : 0,175 m3
• Patin : 400 mm



Patin	Poids opérationnel	Pression au sol
Caoutchouc	5.900 kg	0,33 kgf/cm²
Acier	6.025 kg	0,34 kgf/cm²




Châssis

• Ajusteurs de chenilles hydrauliques pourvus de ressorts de retour amortissants.
• Galets inférieurs (par côté) : 5
• Patins de chenilles : Caoutchouc/acier
• Largeur des chenilles : 400 mm



Capacités de remplissage

• Réservoir de carburant : 78 l
• Système de refroidissement (capacité du radiateur) : 10 l
• Huile moteur : 11,6 l
• Système hydraulique : 100 l
• Réservoir hydraulique : 65 l
• Réducteur de translation : 1,4 l
