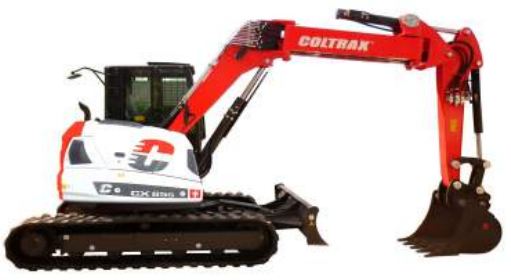

Mini-pelle 9.4t - Coltrax CX95CD - Yanmar 4TNV98 53.7 kW - 9.420 kg avec chenilles en fer

Poids opérationnel

• Avec chenilles en caoutchouc: 9.100 kg
• Avec chenilles en fer: 9.420 kg

Vitesse de translation (AUTO TWO SPEED)

• 1a: 0 ÷ 2,6 km/h
• 2a: 0 ÷ 5,2 km/h

Vitesse de rotation: 10 rpm

Modèle: YANMAR 4TNV98

Puissance maxi (2.200 rpm): 53.7 kW - 73 HP

Cylindrée: 3.319 cc

Numéro cylindres: 4

Refroidissement: eau

Consommation: 10.5 lt/h

Alternateur: 12 V (80 A)

Batterie: 12 V (100/900 Ah)

INSTALLATION HYDRAULIQUE

Type circuit: Load Sensing centre fermé avec distributeur

• Flow sharing

Pompe type: 1 pompe LS débit variable et 1 pompe à engrenages

Cylindrée pompe: 84 cc et 9 cc

Débit pompe: 185 lt/min et 20 lt/min

Pression de utilisation max.: 290 bar - 200 bar - 35 bar

Débit circuits auxiliaires (pression maxi):

• AUX 1 haut débit prioritaire: 100 lt/min (200 bar)
• AUX 2 haut débit: 90 lt/min (290 bar)
• AUX 3 bas débit: 50 lt/min (290 bar)

PERFORMANCES

• Profondeur max d'excavation: 4.220 mm (4.570 mm avec bras en option)
• Hauteur maxi de déchargement: 5.450 mm (5.670 mm avec bras long en option)
• Effort à la dent (bras standard) ISO 6015: 5.500 daN
• Effort au balancier (bras standard) ISO 6015: 4.350 daN
• Force de traction: 7.960 daN
• Pression au sol avec chenilles en caoutchouc: 0,45 kg/cm2
• Pente max franchissable: 60% - 30°

DIMENSIONS

• Largeur maximale: 2.320 mm
• Hauteur totale: 2.560 mm
• Rayon de rotation postérieur: 1.155 mm
• Longueur bras d'excavation standard (bras en option): 1.760 mm (2.110 mm)
• Largeur chenilles: 450 mm
• Nombre galets (chaque côté): 5/1 (chenilles en caoutchouc), 6/1 (chenilles en fer)

REVITAILLEMENTS

• Réservoir gasoil: 105 lt
• Réservoir huile hydraulique: 90 lt
• Capacité circuit hydraulique: 120 lt
• Capacité système refroidissement: 25 lt
• Huile moteur: 10 lt

COMMANDES

• Bras, balancier, godet et rotation tourelle: 2 joysticks servocommandés
• Mouvement chenilles: 2 leviers servocommandés
• Lame de comblement: levier servocommandé

Domaine d'utilisation:
