Unité de contrôle de pièces de grandes dimensions

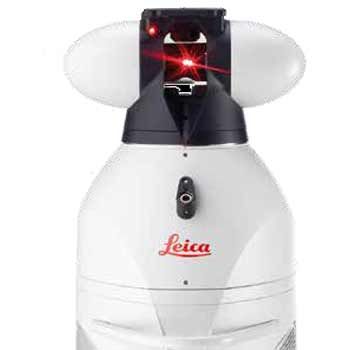

Formes et Volumes réalise le contrôle par tracking de vos pièces de grandes dimensions avec une grande précision par relevé d'un nuage de points grâce à notre tracker laser Absolute Tracker AT901 MR. Cet outil de métrologie permet de suivre la sphère de palpage, appelée réflecteur, grâce à un faisceau laser.

Ce système extrêmement flexible et fiable combine les capacités de palpage d'un MMT fixe, de balayage d'un scanner et de poursuite automatique de cible. Le tout réalisable dans nos ateliers ou sur votre site.

C'est un outil de mesure rapide et d'une très grande précision :

  • Incertitude de mesure : +/-15µm + 6µ/m.

Spécifications :

  • Précision : 1/10 de mm par 10m,
  • Portée : 25m (Possibilité de multiplier les positions pour s'affranchir de cette limite),
  • Volume type - Distance maxi : 50m de diamètre,
  • Angles : 360° horizontal, 45°/360° vertical,
  • Débit de mesure : 1 000 points par seconde,
  • L'ensemble de notre matériel est certifié et calibré.

Ce système complet de mesure transportable utilise un faisceau laser pour mesurer et inspecter avec précision vos prototypes, moules de pont ou coque de bateaux, pièces de carrosserie automobile, ferroviaires ou aéronautiques ou tout type de pièce nécessitant une métrologie maîtrisée.

Acquisition de faces cachées, en retrait ou difficiles d'accès

Couplé au Leica tracker AT-901, le Palpeur Leica T-Probe permet de palper les zones cachées et de contrôler des diamètres, avec une grande liberté de mouvement, sans erreurs de manipulation, de manière flexible et rapide.

Précision :

  • Incertitude de mesure d'un point 3D :
    • U3D = 100 µm si < 7 m,
    • U3D = 30 µm + 10 µm/m si > 7 m.
  • Distance par rapport au tracker : max 9m.

Livrable : Rapport de contrôle géométrique avec cartographie couleur des écarts par points à votre CAO à l'aide de Polyworks Metrology Suite.

Numérisation 2D / Scanner 3D

Couplé à l'AT901, notre scanner Leica Steinbichler T-SCAN 50 MR nous permet de vous fournir un fichier STL / OBJ (maillage) quasi intégral de votre outillage (modulo zones d'ombres ou trop profondes). Le fichier maillage ainsi acquis pourra être comparé à la CAO initiale au travers d'un rapport avec la cartographie couleur des écarts via Polyworks.

Livrable : Fichier STL/OBJ et rapport de contrôle surfacique.

Précision :

  • Incertitude de mesure de longueur spatiale (2 sigma) :
    • UL = ± 60 µm si < 8,5 m,
    • UL = ± 26 µm + 4 µm/m si > 8,5 m.
  • Incertitude de mesure de rayon de sphère (2 sigma) :
    • UR = ± 50 µm si < 8,5 m,
    • UR = ± 16 µm + 4 µm/m si > 8,5 m.
    • US = ± 85 µm + 1,5 µm/m.
  • Incertitude de mesure de surface de plan (2 sigma) :
    • UP = ± 80 µm + 3 µm/m.
