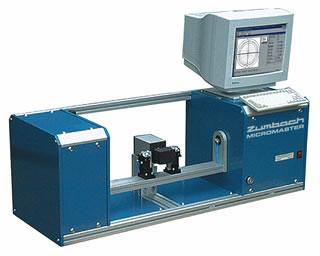

Mesure de diamètre ultra-précise - MICROMASTER - Système de mesure sans contact

MICROMASTER est une famille de systèmes de mesure sans contact de très haute précision spécialement conçus pour mesurer le diamètre de fils très fins, de fibres et d’autres produits similaires.

Les instruments MICROMASTER sont employés dans les lignes de production qui requièrent des mesures continues, par exemple :

• Tréfilage
• Émaillage
• Gainage

Ils peuvent aussi faire office de stations d’essai destinées :

• À la mesure d’échantillons de fil
• À l’établissement d’un compte rendu

Les instruments MICROMASTER constituent une extension idéale de la série ODAC®, basée sur la scrutation au laser, au domaine des fils très fins qui requiert une précision et une résolution extrême.

Avec les processeurs éprouvés, une évaluation étendue des données jusqu'au contrôle de la rondeur est garantie.

Principe de mesure

Les mesures sont basées sur la diffraction optique : la lumière du laser est diffractée (déviée) par le fil en fonction de son diamètre. La figure de diffraction qui se forme dans le récepteur CCD est :

• Scrutée électroniquement
• Analysée par un logiciel
• Convertie en valeurs de diamètre

Les vibrations (dans le champ de mesure) n’ont aucune influence sur la précision. Les valeurs de mesure sont très précises.

Cela permet de se servir des grandeurs statistiques comme :

• "MIN"
• "MAX"
• "PLAGE"

pour fournir une représentation précise des variations de diamètres, aussi faibles et rapides qu’elles soient.
