Mélangeur asserfloc

FONCTIONNEMENT

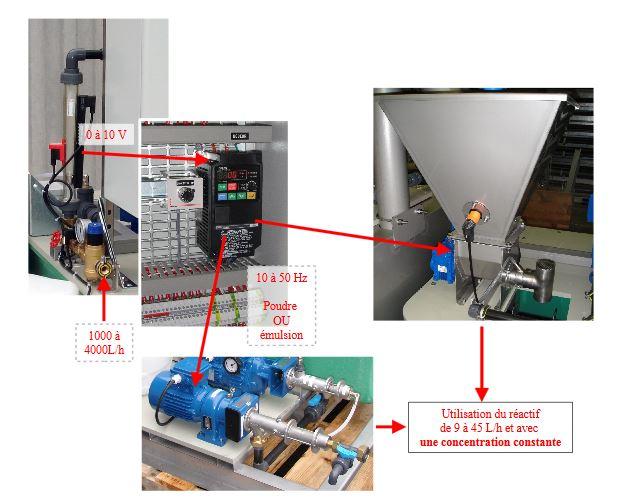

Le débit d’eau entrant sur la station est mesuré à l’aide d’un compteur générateur d’impulsions. La fréquence obtenue permet l’affichage du débit en litres/heure et l’asservissement de la vitesse du doseur. Débit possible de 0 à 5000 l/h. Le système ASSERFLOC génère un signal 0-10 Volts dont le gain est ajustable grâce à un potentiomètre externe.
Ce signal ainsi modulé pilote le variateur de fréquence associé au moteur du doseur de poudre.
Le débit du doseur
étant proportionnel à sa vitesse de rotation, donc au signal 0-10 Volts, l’asservissement est ainsi réalisé.
Si le débit d’eau augmente - Le débit du dosage de réactif va augmenter.
Si le débit d’eau diminue - Le débit du dosage de réactif va diminuer.
