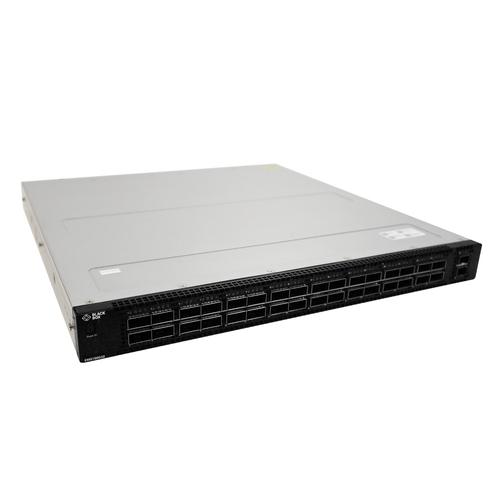

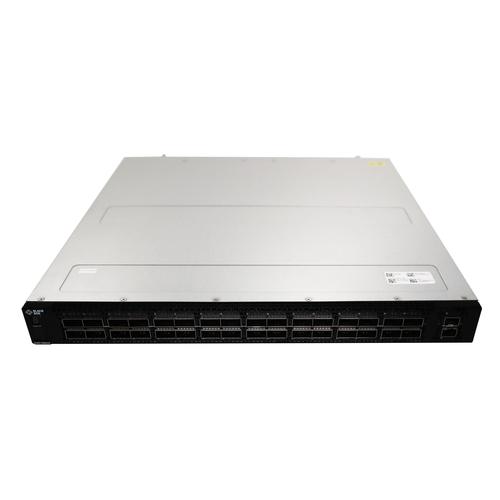

Matrice de commutation KVM sur IP Emerald®, 100GbE, 32 ports

Créez une matrice de commutation KVM et un système d'extension personnalisable et reliez vos émetteurs et récepteurs Emerald par IP Emerald® est la première extension KVM et matrice de commutation KVM professionnelle offrant une définition 2K/HD ou 4K/60 et une profondeur de couleur de 10 bits sur un réseau IP.
Ce système souple et évolutif prend en charge n'importe quel nombre de postes de travail et serveurs. Par ailleurs, il simplifie l'accès virtuel,afin que vous puissiez utiliser n'importe quelle combinaison de serveurs physiques et virtuels pour une migration d'autant plus simple.
L'utilisateur qui travaille sur le système profite d'une rapidité d'exécution et d'un accès facile aux serveurs cibles grâce à une qualité vidéo exceptionnelle et une large compatibilité avec les périphériques. En effet, la prise en charge du son stéréo et jusqu'à quatre appareils USB 2.0, dont les tablettes Wacom®, est un réel atout. Les administrateurs apprécieront les possibilités de gestion, avec des options de configuration pratiques, une grande sécurité et une fiabilité à toute épreuve, 24h/24.
Votre réseau KVM Emerald évoluera en fonction de vos besoins puisqu'il suffira d'ajouter des terminaisons sans aucun châssis ni carte supplémentaire.
Conception du système
Emerald offre un vaste choix d'émetteurs permettant de relier les ordinateurs ou les machines virtuelles au système, ainsi que des récepteurs pour ajouter des consoles utilisateurs. Les commutateurs réseau ultra-performants Emerald assurent une extension KVM sur IP et des connexions à la matrice de commutation faciles. Plusieurs émetteurs/récepteurs SFP/SFP+ offrent la meilleure qualité pour la vidéo et l'extension KVM sur les distances nécessaires.
Accès instantané dans toute l'entreprise
Emerald vous facilite la migration. L'accès évolue à l'infini selon les besoins, couvrant ainsi plusieurs bâtiments,campus et le WAN tout en exploitant votre réseau existant, avec une commutation des différentes sources en moins d'une demi-seconde.
Le meilleur de la vidéo numérique
Emerald est la première plateforme KVM prenant en charge la vidéo avec une vidéo 4K à 60 Hz et une qualité d'image irréprochable en présence de commutateurs réseau IP standard. La transmission d'image avec compression mathématique sans perte permet d'afficher chaque pixel à 60 i/s avec profondeur de couleur de 10 bits.
Si vous n'êtes pas encore prêts pour la 4K, commencez par les modules Emerald SE/ZeroU, avec un ou deux canaux DVI full HD et une définition jusqu'à 1920x1200. Vous pourrez ensuite évoluer à votre propre rythme vers la 4K en modifiant chaque groupe d'utilisateurs.
Virtualisation
De plus en plus de serveurs physiques sont remplacés par la virtualisation, ce qui permet de meilleures performances, une plus grande disponibilité, une meilleure évolutivité et un meilleur rendement du capital investi. Emerald facilite l'accès aux serveurs physiques et virtuels, avec une prise en charge des machines virtuelles telles que VMware, Microsoft et Citrix grâce aux protocoles RDP, RemoteFX, PCOIP, etc.
Un fonctionnement à toute épreuve
Tous les émetteurs et récepteurs Emerald 4K permettent une liaison cuivre ou fibre optique grâce à une ou deux entrées SFP+ polyvalentes.
Vos activités nécessitent un réseau effectif en permanence. Les ports réseau redondants des modules Emerald permettent un fonctionnement continu en cas de panne du réseau. Reliez les terminaisons soit par le biais de deux liaisons directes distinctes, une liaison réseau et une liaison directe, ou deux réseaux indépendants.
Conditions requises pour le réseau
Pour la vidéo HD, Emerald exige un réseau Ethernet Gigabit standard et éventuellement un commutateur agrégé de 10 gigabits, selon le nombre de terminaisons. Pour la vidéo 4K, il vous faudra un réseau Ethernet de 10 gigabits et un commutateur agrégé de 100 gigabits. Dans les deux cas, l'infrastructure réseau nécessaire à Emerald peut être mise en oeuvre avec des composants IEEE 802.3 de Black Box ou d'autres marques.
Gestion
Emerald offre deux modes de gestion du système : en local grâce à l'OSD du récepteur, ou à l'aide du système de gestion KVM centralisée Boxilla®. Associé à Boxilla, Emerald permet de gagner du temps. Il offre par ailleurs des paramètres prédéfinis et des réglages multi-utilisateurs. Surveillez l'utilisation du réseau, définissez les droits d'accès utilisateur et configurez les alertes d'intrusion automatiques. Vous pourrez regrouper plusieurs ressources UC en vue d'une sélection des utilisateurs en fonction du type de serveur/PC/bureau et non sur la base d'une ressource dédiée. De plus, vous disposez d'une solution instantanée en cas de catastrophe avec un accès en un clic à une salle de contrôle secondaire sur un autre site. La configuration de la salle de contrôle principale peut être répliquée là où vous disposez d'une connexion réseau.
Intégration aux autres systèmes KVM
Emerald est parfaitement compatible avec les gammes de produits Black Box les plus populaires :
Système KVM en connexion directe DKM Commutateur multi-écrans Freedom II avec technologie Glide-and-Switch ControlBridge® pour un contrôle multi-système rapide et facile Gestionnaire KVM Boxilla®
Téléchargez la brochure EMERALD pour découvrir les avantages d'Emerald EMS100G-32
Normes :
CE, RoHs
Sécurité :
UL/CSA 60950-1, 2e édition
EN 60950-1, 2e édition
IEC 60950-1, 2e édition avec toutes les variations par pays et les différences de groupe
EN 60825-1 Sécurité des produits laser Partie 1 : Critères de classement du matériel et manuel
EN 60825-2 Sécurité des produits laser Partie 2 : Sécurité des systèmes de communication par fibre optique
Règlement FDA 21 CFR 1040.10 et 1040.11
Emissions :
Europe : EN 55032 : 2015+A1:2007 (CISPR 32),
USA : FCC CFR 47 Partie 15 sous-section B:2009 classe A
Immunité :
EN 300 386 V1.4.1:2008 EMC pour le matériel réseau
EN 55024 : 1998 + A1 : 2001 + A2 : 2003
EN 61000-3-2 : Emissions d'harmoniques
EN 61000-3-3 : Fluctuations de tension et scintillement
EN 61000-4-2 : ESD
EN 61000-4-3 : Immunité rayonnée
EN 61000-4-4 : EFT
EN 61000-4-5 : Surtension
EN 61000-4-6 : Immunité aux perturbations conduites, induites par les champs radioélectriques
Performances -
Bande passante E/S commutation : 6,4 To/s
Capacité de transfert : Jusqu'à 4400 Mpps (Full Duplex) ;
Adresses MAC : 136K
Routages Unicast IPv4 : 136K
Routages Unicast IPv6 : 68K
Routages multicast IPv4 : 68K
Routages multicast IPv6 : Non pris en charge
Hôtes multicast : 8K
Entrées ARP : 128K
VLAN couche 2 : 4 K par port
VLAN couche 3 : Autonome 1K/VLT 4K
MST : 64 instances
PVST+ : 128 instances
LAG : 128 groupes, 16 membres par groupe LAG
Equilibrage de charge LAG : En fonction de la couche 2, en-têtes IPv4 ou IPv6
Latence : Sub 500ns
Mémoire tampon paquet : 16 Mo
Mémoire UC : 8 Go
Files de données QoS : 8
Files de contrôle QoS : 12
QoS : Par défaut 1024 entrées, évolution jusque 2500
Compatibilité ACL : 3K
Gestion réseau
SNMPv1/2
SSHv2
FTP, TFTP, SCP
Syslog
Mise en miroir des ports
RADIUS
802.1X
Support Assist (Phone Home)
API Netconf
Schéma XML
CLI Commit (Scratchpad)
sFlow
QoS :
Listes de contrôle d'accès
Liste de préfixes
Routage
Mise en forme du débit (sortie)
Règles de débit (entrée)
Algorithmes de programmation : Round Robin, Weighted Round Robin, Deficit Round Robin, Strict Priority
Weighted Random Early Detect
Ports :
(32) cages Ultra Speed 100GbR Ethernet QSFP28,
(2) cages SFP+ 10GbE/1GbE,
(1) port de gestion console RJ-45, RS232
(1) port Ethernet 10/100/1000BT pour la gestion,
(1) port de stockage USB 2.0 Type A,
(1) port micro-USB Type B pour console/gestion
Alimentation :
Entrée : 100-240 VAC, 50/60 Hz
Consommation maximale : 605 W ;
Consommation minimale : 195 W ;
Type d'alimentation : (2) alimentation secteur redondante interchangeable
Ventilateurs : (4) ventilateurs redondants interchangeables
Environnement :
Taux d'humidité relative en fonctionnement : de 10 à 85 % sans condensation
Température de fonctionnement : 0° à 45 °C
Température d'entreposage : -40° à 70°C
Taille : 1RU, 44H x 434 L x 460 P mm
Poids -9,12 kg (1) Commutateur KVM sur IP Emerald
(2) Alimentations
(5) Ventilateurs
