Marform - formtester de référence mfu 200 asphérique 3d

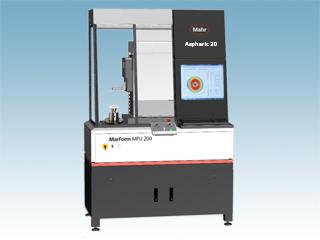

MarForm MFU 200 Asphérique 3D
Station de mesure 3D pour la mesure et l’'analyse de composants optiques
Machine CNC avec 9 axes motorisés dont 4 axes mesurant
Contrôleur d’axes de très haute précision
Très grande vélocité de déplacement et de mesure
Alignement de la pièce entièrement automate
Mesures de pièces jusqu’à Ø260 mm et Z 320 mm
“Closed Loop” avec les machines outils
Caractéristiques
Une flexibilité accrue
Lentilles avec un axe de symétrie C, polies ou rectifiées, plusieurs types peuvent être contrôlés avec une seule machine. Aucun investissement complémentaire
Mode 3D : large plage de mesure diamètre jusqu'à 260 mm
Mode combiné 2D / 3D mode : mesure jusqu'à 180 mm de diamètre
Vitesse de mesure dynamique pour :
- Larges lentilles : ajustable librement jusqu'à 10 mm/s
- Micro lentilles : jusqu'à 0.02 mm/s ou 10 U/min pour des mesures 3D
Programme entièrement automatique grâce au palpeur motorisé inclinable jusqu'à 90°
Centrage et nivelage motorisés permettant une position précise de la lentille sur la table
Même logiciel que sur les MarSurf LD - tous les paramètres peuvent être transférés !
Applications
Le MarForm MFU 200 Asphérique 3D a été développé pour effectuer des mesures 2D et 3D de composants optiques en atelier. La gamme des machines MarForm est connue depuis des décennies pour sa précision et sa stabilité.
Le MarForm MFU 200 Asphérique 3D met son expertise et son expérience à disposition de l'industrie optique.
Domaine d'utilisation:
