Manipulateurs pour panneaux et vitres à palan à vitesse variable

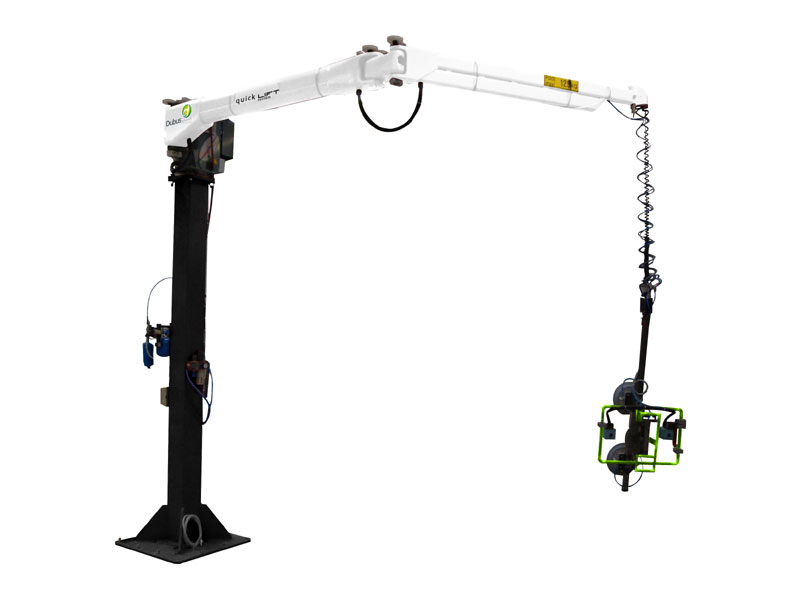

Manipulateur à palan à vitesse variable
Applications
Manipulateur avec préhenseur pour vitrages, menuiseries ou portes
Manipulateur avec préhenseurs spécifiques sur demande
Spécifications techniques
La gamme se décline en plusieurs modèles selon vos besoins :
3 capacités au choix : 125, 250 ou 500 kg
Hauteur de la colonne : de 3,5 à 5,5 m (pas de 0,5 m)
Portée de la potence : 3, 4 ou 5 m ? voire 6 ou 7 m en option
Courses au crochet : 5 ou 8 m
Caractéristiques principales / Points forts de la machine
Ensemble composé d?une potence, d?un palan à chaîne à vitesse variable sur chariot libre permettant le déplacement, avec préhenseur à ventouses en extrémité de chaîne
Potence droite ou articulée, montée sur colonne (murale en option)
Grand rayon d?action de la potence : rotation de 300°
Palan à chaîne à vitesse variable, associant précision des mouvements et grande vitesse de déplacement
Palan 125 kg : vitesse nominale 0,15 à 30 m/mn ? maxi 30 m/mn
Palan 250 kg : vitesse nominale 0,15 à 16 m/mn ? maxi 30 m/mn
Palan 500 kg : vitesse nominale 0,08 à 8 m/mn ? maxi 15 m/mn
Préhenseur équipé de 2 ou 4 ventouses à écartement réglable, avec possibilité de rotation dans le plan vertical ou basculement plan vertical / plan horizontal
Poignée de gestion de la vitesse de montée / descente de la charge
Gamme de préhenseurs spécifiques sur demande
Excellente ergonomie, très souple à utiliser pour l?opérateur
En option, remplacement de la potence par un portique ou raillage en charpente
Utilisations / Exemples
Exemples d'application : Menuiserie industrielle ALU, Menuiserie industrielle PVC, Menuiserie industrielle Bois
Exemples de pièces fabriqués : Pièces ALU, Pièces PVC, Pièces Bois
