Machines spéciales / Assemblage

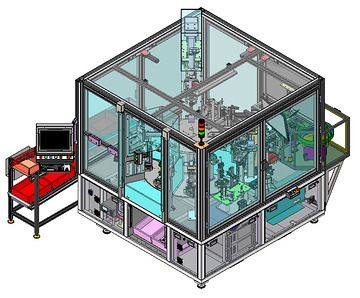

Ligne d'assemblage injecteurs
Désignation équipement :
- Ligne d'assemblage injecteurs
- Gestion multi références
- Temps de cycle 12s
Technologies mises en oeuvre :

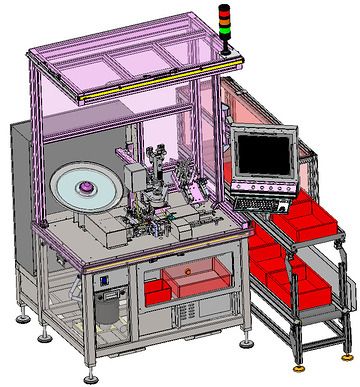

Poste d'insertion bobine
- Vision (x2)
- Dépose graisse EFD
- Capteur effort + règle analogique
Poste d'insertion pion/ressort
- Vision
- Capteur effort + règle analogique
- Moteur linéaire
- Palpeur Heidenhain
- Axe numérisé

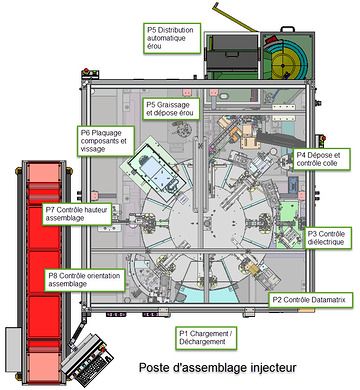

Poste de vissage
- Base machine : plateau rotatif
- Motorisations Brushless (x2)
- Vision (x9)
- Presse électrique
- Visseuse Desoutter
- Dépose colle et graisse EFD (x3)
- Moyen de mesure heidenhain
Descriptif technique :
- 2 ou 3 opérateurs
- Chargement / déchargement manuel
- Insertion bobine dans porte injecteur avec contrôle effort
- Mesure profondeur bobine, caractérisation ressort et choix d'un pion
- Assemblage des 3 composants, dépose colle et ressort graissé + vissage
- Contrôle conformité assemblage final
- Sauvegarde de toutes les données process
