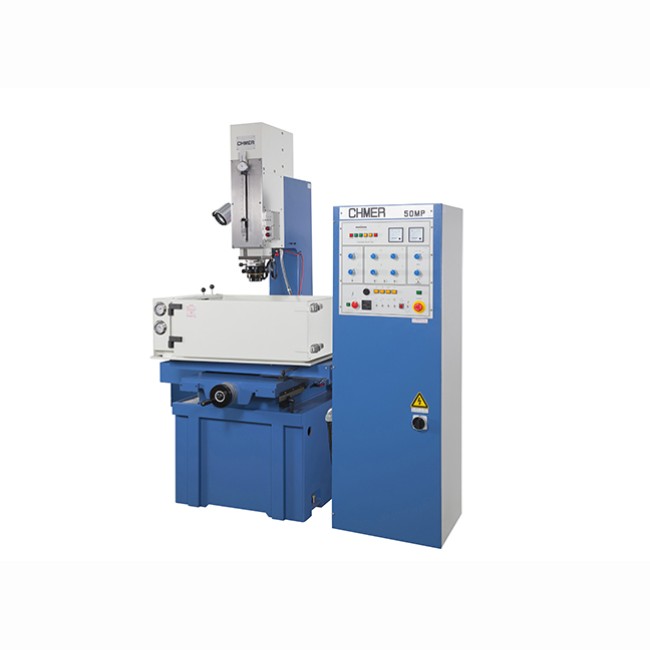

Machines à électro-érosion par enfonçage - CHMER - CM SERIE MP
Description
CHMER est un constructeur spécialisé dans les machines d'électroerosions (fil / enfoncage / percage rapide / fraisage graphite).
La série des CM de CHMER sont des machines d'électroérosion par enfonçage. Sous le nom international EDM (Electrical discharge machining), l’électroérosion est réalisée par des machines non conventionnelles travaillant par enlèvement de métal. Le processus de l’électroérosion, aussi appelé usinage par étincelage, consiste en l’usinage d’une pièce grâce à d’innombrables décharges électriques générées entre la pièce à usiner et l’électrode-outil.
La gamme d'électroérosion par enfonçage CHMER type CM fonctionne par immersion totale de la pièce pendant l'usinage et propose 2 types d'alimentation haute performance :
CARACTÉRISTIQUES TECHNIQUES
La série des CM de CHMER sont des machines d'électroérosion par enfonçage. Sous le nom international EDM (Electrical discharge machining), l’électroérosion est réalisée par des machines non conventionnelles travaillant par enlèvement de métal. Le processus de l’électroérosion, aussi appelé usinage par étincelage, consiste en l’usinage d’une pièce grâce à d’innombrables décharges électriques générées entre la pièce à usiner et l’électrode-outil.
- Ce procédé offre lors de la fabrication, de parfaits résultats avec une très haute précision d'usinage qu'elle que soit la nature du métal à travailler tant qu'il est conducteur (Acier, Titane, Carbure, Acier Inoxydable, Carbure de tungstène etc...). L’électroérosion est une technologie parfaitement adaptée à la production de pièces mécaniques de grande précision, prototypes, pièces unitaires, pièces de petites et moyennes séries.
- L’électroérosion par enfonçage : ou « die sinking » en anglais, dans laquelle une électrode de forme complémentaire à la forme à usiner s'enfonce dans la pièce. Ce processus implique donc la création d’une électrode négative (généralement un mâle) similaire à la forme que l’on souhaite obtenir durant l’usinage. La particularité de l'electroérosion par enfonçage est qu’il n’a pas à être débouchant et qu’il permet de réaliser des formes très complexes.
La gamme d'électroérosion par enfonçage CHMER type CM fonctionne par immersion totale de la pièce pendant l'usinage et propose 2 types d'alimentation haute performance :
- SÉRIE MH : L'alimentation électrique modulable simplifie le dépannage et la maintenance.
- SÉRIE MP : L'alimentation électrique haute performance facilite le travail
CARACTÉRISTIQUES TECHNIQUES
- Dimension de la table (mm) 500 x 350
- Course X (mm) 300
- Course Y (mm) 200
- Dimension du réservoir (mm) 820 x 500 x 300
- Course Z1 automatique (mm) 200
- Course Z2 manuelle (mm) 200
- Distance entre la table et le nez (mm) 160 à 560
- Poids maxi de l'éléctrode (kg) 60
- Poids maxi de la pièce (kg) 500
