![Machine tn5_0](https://www.hellopro.fr/images/produit-2/9/4/8/machine-tn5-5770849.jpg)

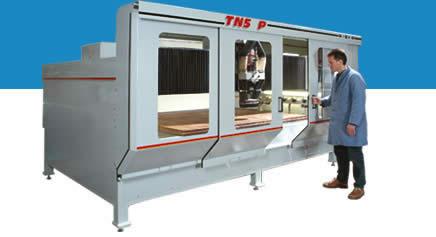

Machine tn5
![Machine tn5_0](https://www.hellopro.fr/images/produit-2/9/4/8/machine-tn5-5770849.jpg)
Description
TN5 P TN5 M
Axe X (mm) 2100 2100
Axe Y (mm) 1600 1600
Axe Z (mm) 250 600
Option Axe C 360° 360°
Vitesse de déplacement rapide
TN5 P TN5 M
Axe X (m/mn) 75 75
Axe Y (m/mn) 60 60
Axe Z (m/mn) 30 30
Option Axe C (m/mn) 15 15
Encombrement machine
TN5 P TN5 M
Côte L (mm) 2784 2784
Côte l (mm) 4080 4080
Côte H (mm) 2200 3050
Poids (Kg) 2750 2900
Unité de commande
Siemens type Sinumerik 802 D
4 axes interpolés
mémoire programme 256 K octets
bus de terrain numérique, Profibus DP
écran plat couleur TFT 10,4 pouces
mode passant liaison RS 232
fonction usinage à grande vitesse Look Ahead
logiciel de télémaintenance à distance via modem
Option :
Siemens type Sinumerik 840 DI
4 axes interpolés
PC industriel
Windows NT 4
Pentium IV 1,2 Ghz
RAM 256 MO
Disque Dur 5 GO Bus de terrain numérique Profibus DP
fonction d'usinage à grande vitesse Look Ahead
Ecran plat couleur TFT 10,4 pouces
Carte réseau Ethernet
Lecteur de disquettes
Connecteur USB
Micro Console
Console de commande manuelle des axes avec manivelle électronique pour déplacement illimité ou incrémental.
Broche
Rotation gauche et droite
Roulements céramiques
Blocage rapide de loutil
Changement doutils automatique à 8 ou 16 positions avec possibilité de tête à renvoi dangle Puissance Broche 10 CV
Vitesse maxi de rotation 0-24 000 tr/m
Attachement outils cône ISO 30
ou HSK 63
Option
Puissance broche 5,5 CV
Vitesse de rotation Broche
0-40 000 tr/m Attachement outils HSK 25
Fixation Pièces
Table usinée et surfacée pour prise rapide de la pièce par dépression
Pompe à vide
Capacité 250 m3/h
Vide limité 5mbars
Puissance moteur 5.5 KW
SIEMENS 802 D ou 840 DI
La commande numérique constitue le cerveau de la machine,
cest donc tout naturellement que TNB a choisi comme partenaire les leaders dans ce domaine.
La commande numérique Siemens sur pupitre mobile assure une grande souplesse dutilisation. Le pupitre machine est dune grande facilité dutilisation et son écran couleur permet de suivre facilement lévolution des opérations en cours.
Cest toute la haute technologie de SIEMENS qui est mise à votre disposition pour assurer un travail de qualité.
Ecran plat type TFT couleur 10,4 pouces
Gestion des entrées/sorties automates, des variateurs numériques, des moteurs daxes et de la broche par bus de terrain type PROFIBUS
Fonction usinage à grande vitesse LOOK AHEAD.
Outils de maintenance embarqués dans la CN
Micro console de commande de déplacement manuel des axes à distance avec manivelle électronique.
Liaison RS 232 avec mode passant.
Logiciel de télémaintenance à distance via modem
Axe X (mm) 2100 2100
Axe Y (mm) 1600 1600
Axe Z (mm) 250 600
Option Axe C 360° 360°
Vitesse de déplacement rapide
TN5 P TN5 M
Axe X (m/mn) 75 75
Axe Y (m/mn) 60 60
Axe Z (m/mn) 30 30
Option Axe C (m/mn) 15 15
Encombrement machine
TN5 P TN5 M
Côte L (mm) 2784 2784
Côte l (mm) 4080 4080
Côte H (mm) 2200 3050
Poids (Kg) 2750 2900
Unité de commande
Siemens type Sinumerik 802 D
4 axes interpolés
mémoire programme 256 K octets
bus de terrain numérique, Profibus DP
écran plat couleur TFT 10,4 pouces
mode passant liaison RS 232
fonction usinage à grande vitesse Look Ahead
logiciel de télémaintenance à distance via modem
Option :
Siemens type Sinumerik 840 DI
4 axes interpolés
PC industriel
Windows NT 4
Pentium IV 1,2 Ghz
RAM 256 MO
Disque Dur 5 GO Bus de terrain numérique Profibus DP
fonction d'usinage à grande vitesse Look Ahead
Ecran plat couleur TFT 10,4 pouces
Carte réseau Ethernet
Lecteur de disquettes
Connecteur USB
Micro Console
Console de commande manuelle des axes avec manivelle électronique pour déplacement illimité ou incrémental.
Broche
Rotation gauche et droite
Roulements céramiques
Blocage rapide de loutil
Changement doutils automatique à 8 ou 16 positions avec possibilité de tête à renvoi dangle Puissance Broche 10 CV
Vitesse maxi de rotation 0-24 000 tr/m
Attachement outils cône ISO 30
ou HSK 63
Option
Puissance broche 5,5 CV
Vitesse de rotation Broche
0-40 000 tr/m Attachement outils HSK 25
Fixation Pièces
Table usinée et surfacée pour prise rapide de la pièce par dépression
Pompe à vide
Capacité 250 m3/h
Vide limité 5mbars
Puissance moteur 5.5 KW
SIEMENS 802 D ou 840 DI
La commande numérique constitue le cerveau de la machine,
cest donc tout naturellement que TNB a choisi comme partenaire les leaders dans ce domaine.
La commande numérique Siemens sur pupitre mobile assure une grande souplesse dutilisation. Le pupitre machine est dune grande facilité dutilisation et son écran couleur permet de suivre facilement lévolution des opérations en cours.
Cest toute la haute technologie de SIEMENS qui est mise à votre disposition pour assurer un travail de qualité.
Ecran plat type TFT couleur 10,4 pouces
Gestion des entrées/sorties automates, des variateurs numériques, des moteurs daxes et de la broche par bus de terrain type PROFIBUS
Fonction usinage à grande vitesse LOOK AHEAD.
Outils de maintenance embarqués dans la CN
Micro console de commande de déplacement manuel des axes à distance avec manivelle électronique.
Liaison RS 232 avec mode passant.
Logiciel de télémaintenance à distance via modem
