MACHINE FRAISEUSE / ALÉSEUSE UNION T / TC 150

Marque : UNION
Modèle : T / TC 150
Lien téléchargement brochure en anglais : [...]
Equipements
en option:
plateau à surfacer à CN
bride spéciale pour montage automatique des accessoires
plateau diviseur
rallonge de broche
Caractéristiques
Broche
Diamètre 150 mm
Puissance. 46 kW, option 61
Couple, max. 2727 Nm
Vitesse variable 5...3500 min-1
Diamètre plateau* 700 mm
Vitesse plateau* 2,5...330 min-1
Table
Surface table 1250x1600 mm
Option Jusqu’à 1600x2000 mm
Poids maxi 10.000 kg

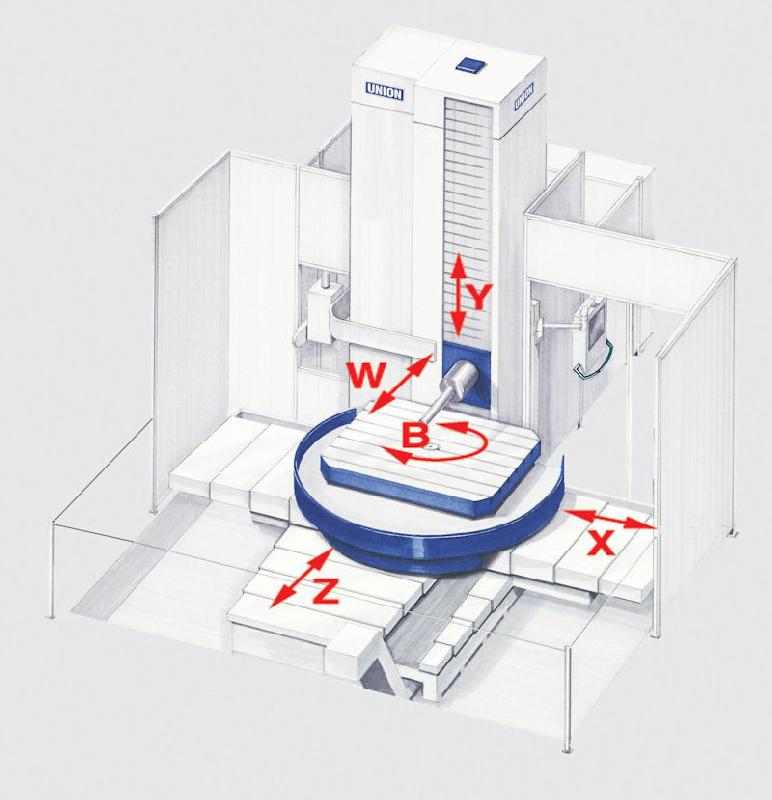

Course
Course transversale (axe X) 2000 mm
Option 2500 mm
Course verticale du chariot porte broche (axe Y) 2000 mm
Option 2500 mm
Course transversale (axe Z) 1500 mm
Option
Course radiale du plateau (axe U)* 200 mm
Course axiale de la broche (axe W) 750 mm
Avance / avance rapide
Avance des axes 1...6.000 mm/min
Avance rapide des axes linéaires max. 15.000 mm/min
Avance radiale du plateau (axe U)* 1...1000 mm/min
Magasin à outils
Nombre d’outils dans le magasin 40 (jusqu’à 120)
Diamètre maxi des outils 250 mm
Longueur maxi des outils 500 mm
Poids maxi des outils 30 kg
* slt avec chariot porte broche équipé d’un plateau
