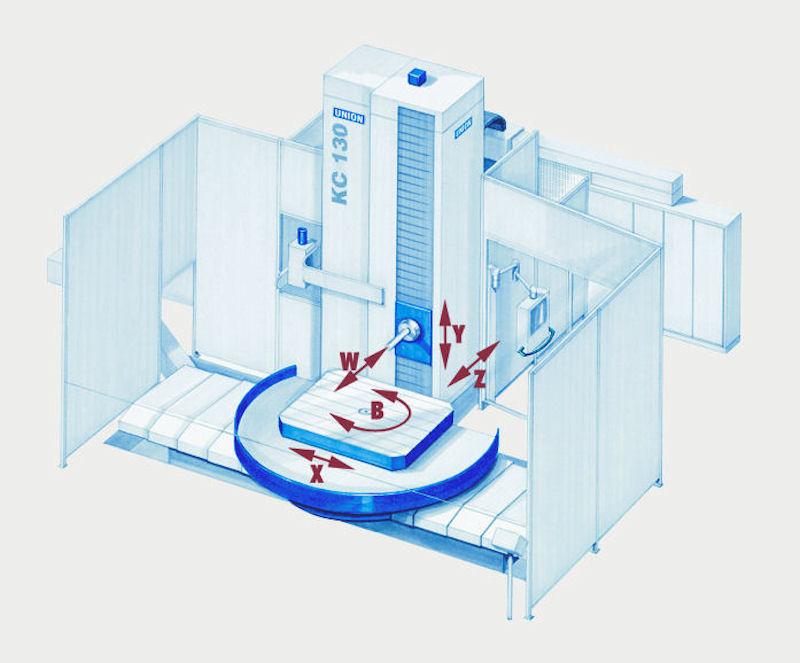

MACHINE FRAISEUSE / ALÉSEUSE UNION K / KC / KCU 150

Marque : UNION
Modèle : K / KC / KCU 150
Lien téléchargement brochure en anglais : [...]
Equipements
en option:
plateau à surfacer à CN
bride spéciale pour montage automatique des accessoires
plateau diviseur
rallonge de broche
table circulaire
table deplacable
table inclinable
Caractéristiques
Broche
Diamètre 150 mm
Puissance, max. 46 kW, option 60
Couple, max. 2727 Nm
Vitesse variable 5...3500 min-1
Diamètre du plateau sur chariot porte broche* 700 mm
Vitesse du plateau sur chariot porte broche * 2,5...330 min-1
Table
Surface de la table 1600x2000 mm
Option Jusqu’à 2000x2500 mm
Poids admis max. 40.000 kg
Course
Table transversal (axe X) 3200 mm
Option (axe X) 4000 mm
Chariot porte broche horizontal (axe Y) 2000 mm
Option (axe Y) 2500, 3000 mm
Montant longitudinal (axe Z) 1500 mm
Option (axe Z) 2100, 2500 mm
Radial du plateau* (axe U) 200 mm
Axial de la broche (axe W) 750 mm
Avance / avance rapide
Avance des axes 1...15.000 mm/min
Avance rapide des axes linéaires 15.000 mm/min
Avance radiale du plateau* (axe U) 1...1000
Magasin à outils
Nombre d’outils dans le magasin 40 (bis 120)
Diamètre maxi des outils 250 mm
Longueur maxi des outils 500 mm
Poids maxi des outils 30 kg
* slt avec chariot porte broche équipé d’un plateau
