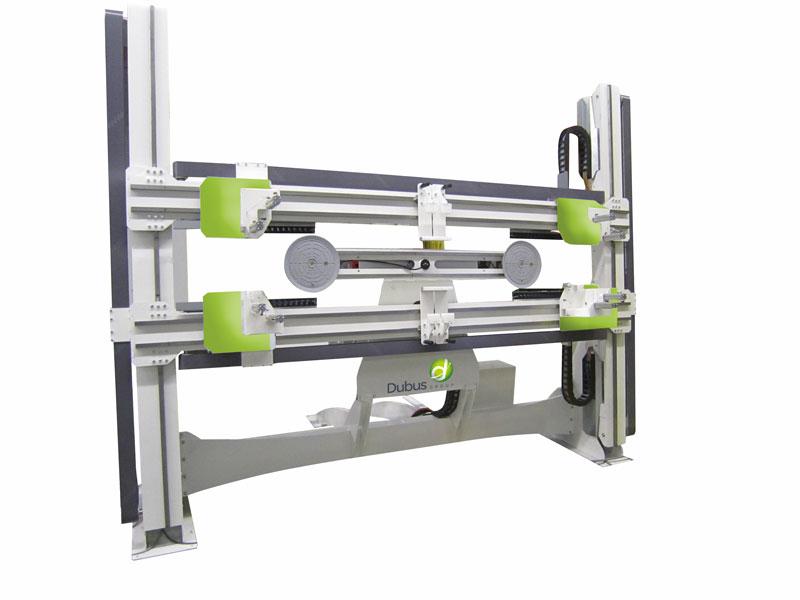

Machine de cadrage-vissage
![Machine de cadrage-vissage_0](https://www.hellopro.fr/images/produit-2/4/7/4/machine-de-cadrage-vissage-5580474.jpg)
Description
Applications
Cadrage des 4 à 6 composants dun ouvrant de coulissant Aluminium
Montage du vitrage et de son joint sur le cadre
Vissage des traverses (haute, basse et 2 intermédiaires)
Spécifications techniques
Dimensions mini du vitrage : 685 x 515 mm
Dimensions maxi du vitrage : 2.500 x 1.800 mm
Epaisseur du vitrage : 24, 28 ou 32 mm
Poids maxi du vitrage : 160 kg
Caractéristiques principales / Points forts de la machine
Prévoir lien cliquable vers CUTTER 1
Station de cadrage-vissage automatique, avec pose de 2 traverses intermédiaires
Composée dun plateau de cadrage, dun basculeur, dun poste de vissage et dun système dévacuation du cadre
Chargement manuel des profilés et du vitrage par lopérateur, ou à laide dun bras manipulateur en option
Plateau de cadrage incliné de 10 à 15° pour faciliter la pose
Deux visseuses en opposition, pour le travail en simultané des 2 côtés, axe numérique pas à pas pour un positionnement parfait
Bac oscillant dalimentation en vis
Déchargement automatique du cadre par préhenseur à ventouses monté sur bras basculant, avec remise à lhorizontale du cadre
Lensemble comprend une machine coupe joint CUTTER 1
En option : transfert motorisé en sortie avec table basculante pour remettre le cadre à la verticale et faciliter le déchargement
En option : poste de retournement du cadre sur 180°
Cadrage des 4 à 6 composants dun ouvrant de coulissant Aluminium
Montage du vitrage et de son joint sur le cadre
Vissage des traverses (haute, basse et 2 intermédiaires)
Spécifications techniques
Dimensions mini du vitrage : 685 x 515 mm
Dimensions maxi du vitrage : 2.500 x 1.800 mm
Epaisseur du vitrage : 24, 28 ou 32 mm
Poids maxi du vitrage : 160 kg
Caractéristiques principales / Points forts de la machine
Prévoir lien cliquable vers CUTTER 1
Station de cadrage-vissage automatique, avec pose de 2 traverses intermédiaires
Composée dun plateau de cadrage, dun basculeur, dun poste de vissage et dun système dévacuation du cadre
Chargement manuel des profilés et du vitrage par lopérateur, ou à laide dun bras manipulateur en option
Plateau de cadrage incliné de 10 à 15° pour faciliter la pose
Deux visseuses en opposition, pour le travail en simultané des 2 côtés, axe numérique pas à pas pour un positionnement parfait
Bac oscillant dalimentation en vis
Déchargement automatique du cadre par préhenseur à ventouses monté sur bras basculant, avec remise à lhorizontale du cadre
Lensemble comprend une machine coupe joint CUTTER 1
En option : transfert motorisé en sortie avec table basculante pour remettre le cadre à la verticale et faciliter le déchargement
En option : poste de retournement du cadre sur 180°
