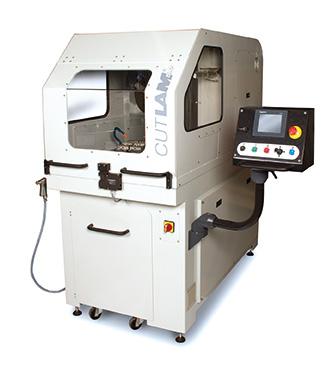

Machine à tronçonner cutlam® 5.0

Tronçonneuse automatique et programmable de grande capacité
2 axes ou 3 axes (en option)
La CUTLAM® 5.0 est une machine monobloc avec bac de recirculation/décantation intégré. Elle
représente l’équipement ultime en matière de tronçonneuse automatique programmable de grande capacité. Puissance et gestion évoluée des phases de coupe vous garantissent une efficacité et un rendement de premier ordre.
Déplacements de la meule et de la table
Équipée d’origine avec une meule de Ø 355 mm à
mouvement vertical et longitudinal automatique. En option le mouvement transversal automatique est assuré par le déplacement de la table.
Commande
La programmation s’effectue par l’intermédiaire d’un grand écran tactile doté d’une interface graphique imagée qui vous assure une utilisation intuitive pour une prise en main immédiate. Tous les paramètres de positionnement et de coupe sont visibles en continu à l’écran. Le positionnement rapide du point de coupe est assuré par l’utilisation d’un joystick.
La mémoire interne permet de stocker 300 programmes qui peuvent être importés / exportés via le port USB.
Programmation facile
La machine indique à l’écran les courses nécessaires et possibles en fonction du positionnement de la pièce sur la table et de ses dimensions. Ces informations peuvent être mémorisées.
Tous les modes de coupe sont possibles
- Coupe en mode automatique ou manuel.
- Coupe automatique en continu avec gestion intelligente de l’avance, ce système présente de nombreux avantages :
La vitesse d’avance est préréglée, elle sera réduite automatiquement si le couple de tronçonnage augmente puis reviendra à la valeur de consigne dès que la charge sur le moteur sera à nouveau réduite.
Le système améliore la qualité de coupe en limitant les dommages thermiques sur les pièces.
Facilite la coupe des pièces de forme irrégulière et/ou composées de matériaux de dureté hétérogène.
Annule le risque de casse de la meule suite à une sur charge.
Permet de travailler en permanence à la vitesse d’avance maximum sans risque de casse.
- Coupe automatique séquencée pour un meilleur refroidissement.
- Coupe en plongée, coupe en translation et coupe par passes successives.
- Coupes parallèles répétitives.
Équipements
Un bac de lubrification/refroidissement de grande capacité (140 litres) logé sous la machine. Un système d’arrosage multi-points sur la meule et la pièce assure un excellent refroidissement même dans le cas d’une utilisation intensive.
Une douchette située à l’extérieur de la machine ainsi qu’un fond de chambre de coupe spécialement étudié permettent un nettoyage rapide.
Une large table de coupe de L 408 x P 433 mm
composée de 2 parties indépendantes. 4 rainures longitudinales et 6 rainures transversales permettent d’accueillir toute sorte de systèmes de bridages disponibles en option ou sur le marché.
Caractéristiques techniques
Ø disque de tronçonnage
355 mm (400 mm en option)
Ø de l’arbre
25,4 mm
Ø des flasques
100 mm
Capacité de coupe maxi
Ø 127 mm (avec une meule de Ø 355 mm) + ouverture à gauche et à droite pour pièces longues
Passage sous meule
252,5 mm (avec meule de Ø 355 mm)
Mouvement vertical Axe Z course 350 mm vitesse de 0,1 à 25 mm/sec
avance rapide 50 mm/sec
Mouvement longitudinal Axe Y course 350 mm vitesse de 0,1 à 25 mm/sec
avance rapide 50 mm/sec
Mouvement transversal Axe X course 120 mm (option)
Lubrification
Système de recirculation, 140 litres, sur roulettes,
pompe 1500L/heure,
Système de nettoyage intégré, avec douchette
à l’extérieur de la chambre de coupe
Puissance du moteur
5,5 kW
Vitesse de rotation
Variable, de 1000 à 4000 tr/min.
Table
Aluminium traitée et palettes inox interchangeables
L 408 x P 422 mm
Type de rainures
En T 12 mm (4 longitudinales, 6 transversales)
Eclairage
Spot orientable
Protection
Capot avec verrouillage de sécurité
Carrosserie
Acier revêtu peinture époxy
Alimentation pneumatique
Air comprimé filtré 5µ, 6 bars
Puissance
12 kW cumulée
Consommation
32 Ah
Tension
400 Volts - 50 Hz (triphasé + terre)
Dimensions L x H x P
877 (+ 600 mm avec panneau de commande)
x 1727 x 1800 mm (H capot ouvert 2272 mm)
Poids
750 kg
Référence
60 CT50A 00
Accessoires
Double étau indépendant (à droite et à gauche) à serrage rapide taille moyenne
Bride de serrage universelle KOPAL 61
Options
Table avec déplacement transversal automatique (axe X) course 120 mm précision de déplacement 0,05 mm
Machine équipée d’une meule de tronçonnage Ø 400 mm
Laser de positionnement
