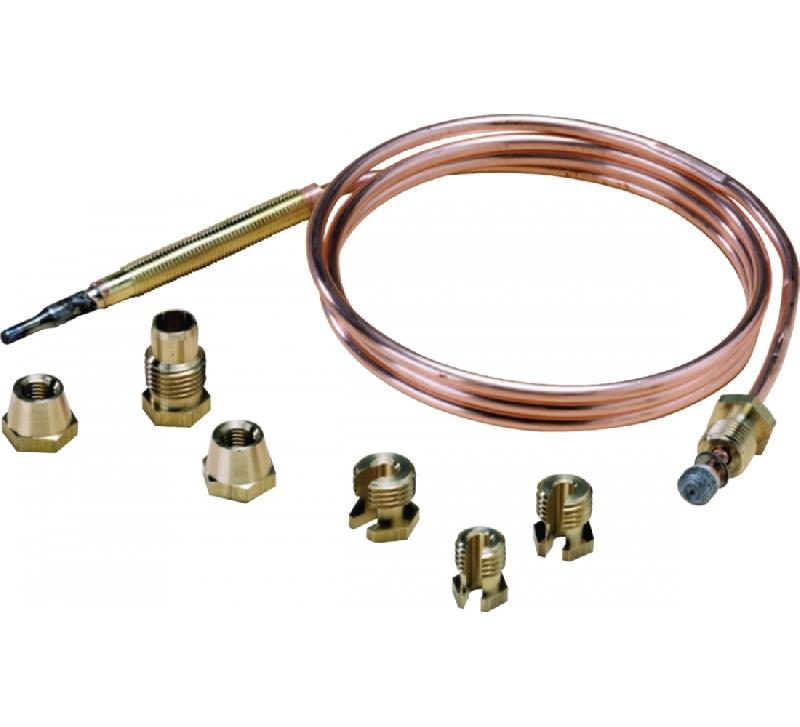

M36-thc4-thermocouple gaz de sécurité universel

Thermocouple de sécurité universel pour appareil Gaz
Le thermocouple est un dispositif de sécurité qui permet de couper automatiquement le gaz au niveau du robinet si la flamme sur les rampes de gaz est malencontreusement éteinte.
A l'extrémité de ce thermocouple, une sonde calibrée, transmet un signal électrique à une électrode incorporée au robinet de gaz.
Ce dispositif équipe les appareils de cuisson au gaz.
Le thermocouple est constitué de 3 parties.
- 1 fil de métal (alliage nickel + chrome - type K ) inséré dans 1 tube (alliage nickel + aluminium (5%) + silicium - type K).
Les deux extrémités : (pointe et borne) soudées comme nous montre l'image.
- 1 tube de cuivre servant de canal aux 2 premières parties.
Lorsque la pointe est chauffée, l'énergie calorifique transformée en énergie électrique crée un champ magnétique.
Cette dernière est utilisée pour ouvrir la valve du robinet de gaz. En l'absence de flamme, le ressort se détend et ferme l'arrivée de gaz.
Les thermocouples sont caractérisés par une lettre qui détermine la plage de température de fonctionnement.
