M3369le - nacelle ciseaux électrique - jlg - 12.06 m

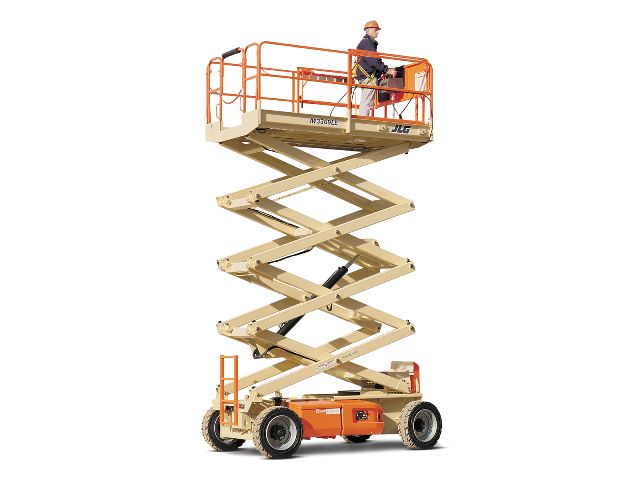

M3369LE Nacelle à ciseaux électrique
Principales caractéristiques techniques
- Hauteur de travail: 12.06 m / 39.6 ft
- Capacité de plate-forme: 450 kg / 992.1 lb
- Largeur de la machine : 1.75 m / 5.7 ft
Caractéristiques principale
- Des performances supérieures sur des terrains divers, avec un essieu oscillant et le contrôle d'antipatinage automatique (ATC) en standard et la commande assistée de toutes les roues en option.
- Transmission directe à commande électrique à haut rendement avec des cycles d'utilisation doublés par rapport à des machines de même taille, pour une productivité améliorée.
- Un générateur diesel embarqué permet de recharger les batteries et de travailler ainsi plus longtemps.
- Les stabilisateurs hydrauliques de mise à niveau en option améliorent la capacité et la polyvalence de la nacelle.
PRÉSENTATION GÉNÉRALE
Source d'energie
- Batteries : 8 x 6V, 370 A-h
- Chargeur : 21 A Automatique SCR
- Capacité du réservoir de carburant - Diesel : 15 L / 4 gal.
- Générateur (Marque / Puissance / Énergie) : Kubota OC60 / 5 kW 6.8 ch / Diesel
Spécification générale
- Freins : Disques appliqués par ressort libérés hyd
- Capacité du Réservoir hydraulique : 32.18 L / 8.5 gal.
- Poids : 4 Kg/cm2
- Pompe hydraulique : Pompe à engrenage à section unique
- Poids de la machine : 5250 kg / 11574.3 lb
Données de performances
- Vitesse de translation - Position en elevation : 0.80 km/h / 0.5 mph
- Vitesse de translation - Position repliée : 4.80 km/h / 3 mph
- Pente admissible - 2 roues motrices : 35 %
- Pente admissible - 4 roues motrices : 45 %
- Durée de levage : 38 sec.
- Durée de descente : 42 sec.
- Hauteur de translation maximale : 10.06 m / 33 ft
- Hauteur de levage maximale : 10.06 m / 33 ft
- Capacité de plate-forme : 450 kg / 992.1 lb
- Capacité plate-forme - Extension : 120 kg / 264.6 lb
- Rayon de braquage - Externe : 4.88 m / 16 ft
Données dimensions - Garde au sol : 0.2 m / 8 in.
- Hauteur de la machine repliée : 2.74 m / 9 ft
- Hauteur de la machine - Garde-corps rabattus : 1.98 m / 6.5 ft
- Longueur de la machine : 3.07 m / 10.1 ft
- Largeur de la machine : 1.75 m / 5.7 ft
- Largeur de la plate-forme : 1.65 m / 5.4 ft
- Longueur de la plate-forme : 2.92 m / 9.6 ft
- Longueur d'extension de la plate-forme : 0.91 m / 3 ft
- Hauteur de plateforme : 10.06 m / 33 ft
- Hauteur de la plate-forme - Position repliée : 1.69 m / 5.5 ft
- Hauteur des garde-corps de la plate-forme : 1.10 m / 3.6 ft
- Empattement : 2.32 m / 7.6 ft
Capacités
- Hauteur de plateforme : 10.06 m / 33 ft
- Hauteur de travail : 12.06 m / 39.6 ft
