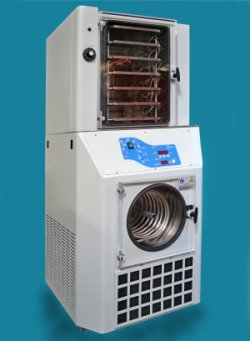

Lyophilisateur pilote compact

Le lyophilisateur pilote compact est un appareil qui offre les services et les fonctionnalités d'un lyophilisateur pilote dotéd' une surface utilisable de 0,6m² et un piège 15Kg de glace à -85°C tout en ayant une grande compacité. Il possède des étagères régulées en température de -60°C à +60°C dans lesquelles circule un fluide caloporteur. Il est équipé d'un piège séparé de la chambre de sublimation refroidi par un système frigorifique à 2 étages à une température finale de -85°C. Une vanne d'isolation pnematique de de frorte section DN80 peut être installée. l'evacuation des calories dégagées par le circuit frigorifique est assurée par un condenseur a air, pas besoin d'eau de refroidissement.
. La chambre de sublimation est de forme rectangulaire d'une largeur de 375 mm, d'une hauteur de 550 mm et d'une profondeur de 420 mm. Elle est équipée d'une à 6 étagères de 280 mm de large par 360 mm de profondeur soit 1000 cm2 plus une étagère de rayonnement supérieure. ces étagères sont mobiles et leur écartement est de 70mm utilisables si elle sont disposées equidistantes. Leur écartement peut trés facilement être modifié par un simple déplacement de goupilles de façon a ménager un espace supérieur entre certaines d'entre elles pour pouvoir lyophiliser dans des contenants plus hauts. Le lyophilisateur est géré via une carte de contrôle interne via un logiciel de pilotage de lyophilisation développé en interne par CRYOTEC depuis de nombreuses années qui lui confère la même souplesse de fonctionnement et la même facilité d'utilisation que celle du lyophilisateur pilote. Il peut être équipé d'un système manuel de bouchage sous vide pour la lyophilisation en flacons ou en vials.
Lyophilisateur pilote de paillasse Lyophilisateur pilote de paillasse
Détails :
Le lyophilisateur PILOTE COMPACT a été développé pour augmenter les capacité de piégeage de notre modèle PILOTE DE PAILLASSE. en portant cette capacité de 3 a 15Kg tout en restant refroidis a –85°C.
D’autre part, la hauteur de la chambre a été augmentée de façon a pouvoir loger 6 étagères de 0,1m² chacune plus une supérieure de rayonnement plus en cohérence avec la capacité du piège. Ces étagères offrent un écartement de 70mm entre elles si elle sont réparties toutes avec le même écartement. Il est possible très facilement de modifier cet écartement grâce a un dispositif de positionnement par goupilles. Ce modèle adopte donc la chambre du Pilote de Paillasse rallongée avec un piège séparé de forte capacité situé en dessous. Une vanne d’isolation de type papillon en DN80 (diamètre d’ouverture 80mm) peut être positionnée entre le piège et la chambre pour sauvegarder la charge en cas de coupure électrique en fin de lyophilisation ou pour permettre des mesures de remontée de pression pour permettre d’évaluer la fin de lyophilisation. Cette option nécessite une alimentation en air comprimé a faible débit
Notre modèle PILOTE COMPACT . Il est équipé d'une chambre de sublimation rectangulaire et il peut être équipé de une a 6 étagères de 0,1m² chacune soit 0,6m² pour 6 étagères.
Une étagère supplémentaire de rayonnement est toujours prévue au dessus de la chambre de sorte que toutes les étagères sont traitées thermiquement de la même façon.
Ces étagères sont refroidies et chauffées par un circuit de fluide caloporteur silicone comme sur les lyophilisateurs de production. Ils peuvent être refroidis à -60°C et chauffés à +60°C. La chambre est équipée d'un circuit de régulation de la pression de sublimation par injection de gaz incondensables.
La pression de sublimation est un facteur essentiel de la recette de lyophilisation. En effet lors de la lyophilisation primaire le transfert des calories indispensables à la sublimation (700 Calories par Gramme de glace sublimée)est freiné en cas de vide trop profond. Ces calories sont apportées par la chauffe des étagères qui ne sont en contact avec les produits à lyophiliser que par une surface très restreinte, due à la déformation inév
Domaine d'utilisation:
recherche Industrie Pharma.
Analyses environnementales
recherche agroalimentaire
recherche
