Luminancemètre portable - ls-150/ls-160

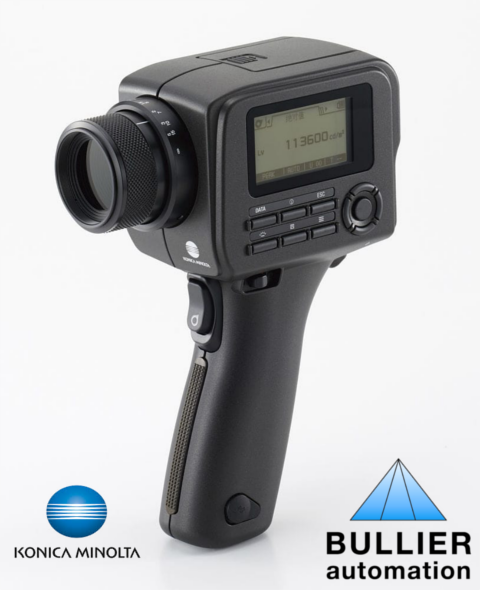

Les luminancemètres spot LS-150 et LS-160 se rangent dans la gamme supérieure de la classe de qualité B selon DIN, ils font partie des meilleurs luminancemètres portables du marché. Le système optique reflex mono-objectif permet une visée précise et garantit que la zone qui apparaît dans le viseur coïncide exactement avec la zone à mesurer, même à très courte distance grâce à des lentilles que l'on visse sur l'objectif. Outre le champ de mesure et l'environnement de la mesure, le viseur indique également la valeur de luminance mesurée. La poignée pistolet permet de manipuler l'unité en toute sécurité. Il a été accordée une attention toute particulière à la réduction des lumières parasites et à l'obtention d'une corrélation V(lambda) précise (courbe de luminosité photopique relative CIE ). L'utilisation d'une lentille macro permet de mesurer des zones de 0,4 mm de diamètre au minimum.
Principe de base
L'unité de luminance L s'exprime en candelas par mètre carré (cd/m²) et dépend de la source de cette mesure, c'est-à-dire de l'intensité lumineuse I émise par unité de surface A sur l'angle e :
L=I/A*cos(e)
Fondamentalement, la luminance désigne la luminosité d'une surface lumineuse et/ou d'une source de lumière. Le soleil a une luminance d'environ 1 milliard de cd/m², les éclairages fluorescents d'environ 10 000 cd/m². Dans certains pays, l'unité pied-lambert (ftl) est également utilisée pour exprimer la luminance ; elle peut être affichée également par le LS si nécessaire. 1 ftl = (1/p) cd/ft² = 3,426 cd/m²
Modèle standard LS-150
Avec son angle de mesure de 1°, le LS-150 est le luminancemètre spot standard. Sa plage de mesure débute à 0,001 cd/m² et lui permet donc de mesurer des surfaces extrêmement sombres. Grâce au vaste champ de vision de 9° et à l'affichage de la valeur de mesure dans le viseur sur un écran à cristaux liquides, l'objet de la mesure peut être contrôlé en permanence sans retirer l'oeil du LS-150. Un deuxième écran à cristaux liquides situé à l'extérieur de l'instrument, plus un filetage pour trépied, permettent à l'utilisateur d'effectuer des mesures sans regarder dans le viseur. Un filtre de visée de densité neutre est fourni pour permettre de mesurer des sources lumineuses très intenses à l'aide du viseur.
Outre la mesure de la luminance absolue, le LS-150 peut également afficher la luminance relative en pourcentage d'un standard défini (référence). Avec cette fonction, il est possible de déterminer rapidement la distribution de la luminosité sur des surfaces étendues, comme des écrans. La valeur de crête de la luminance peut également être affichée sur commande, ce qui est très utile pour mesurer des sources de lumière oscillantes, comme des éclairages fluorescents.
Afin d'améliorer encore l'écart faible par rapport à la courbe de lumière photopique relative CIE pour certaines sources de lumière, le LS-150 propose une option de calibrage utilisateur.
Domaine d'utilisation:
Domaines d'applicationDes sources lumineuses de toutes sortes peuvent être mesurées avec le LS, comme des signaux, des feux de signalisation, des éclairages d'aéroport, des diodes, des tubes cathodiques, etc., pratiquement tout ce qui émet de la lumière. Par exemple, vous pouvez désormais garantir une luminosité minimale, remplacer suffisamment tôt des lampes trop sombres, introduire l'assurance qualité dans la fabrication des lampes, ou vérifier des objets éclairés indirectement, comme des écrans de cinéma.
