Lsb-330l-r machine à sacs en papier à poignée torsadée entièrement automatiqu

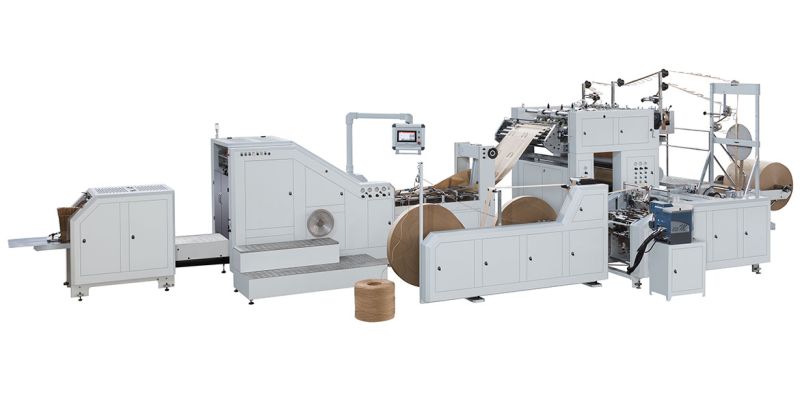

LSB-330L-R Machine à sacs en papier à poignée torsadée entièrement automatique
Introduction:
Cette machine est conçue pour fabriquer des sacs en papier à fond carré avec une poignée torsadée à partir d'un rouleau de papier, d'un rouleau de patch en papier et d'une corde en papier. Le système de contrôle YASKAWA PLC importé du Japon et la structure à double moule réglable garantissent que la machine peut fonctionner rapidement et de manière stable, tout en réduisant le temps de réglage pour différentes tailles de sacs. La plate-forme de collecte des sacs avant et la fonction de comptage améliorent l'efficacité de l'emballage des sacs en papier. En mettant en place des étapes dont la fabrication de la poignée. gérer l'application, la formation de tubes, la découpe de tubes et la formation de fond avec un processus entièrement automatique. Cela convient particulièrement aux produits alimentaires, aux vêtements et aux produits de marque de luxe.
Features:
1. L'interface à écran tactile homme-machine, les conditions de travail peuvent être affichées en temps réel.
2. Équipé d'un servomoteur précis, il permet à la machine de fonctionner de manière régulière et efficace.
3. Le chargement et le déchargement des matériaux adoptent une structure de levage pneumatique ou hydraulique.
4.Système de contrôle automatique de la tension constante. La tension sera juste du début à la fin.
5. Double capteur photoélectrique limite le système de contrôle de correction automatique et la stabilité de rectification de déviation, économie d'énergie, longue durée de vie.
6. Les boutons du pouce, le dispositif de coupe inférieur apprimé, le type de sac ont de nombreux choix.
7. N'arrêtez pas la machine d'ajuster la structure à double fond, l'ajustement deviendra plus intuitif, plus simple, plus rapide.
8. Contrôle du revêtement de défense anti-air du rouleau de colle, évitez de coller directement sur la surface du moyeu des brosses enduites, réduisez les problèmes inutiles.
9. Système de suivi des couleurs précis, invite d'alarme automatique lorsque la couleur est incorrecte.
10. Structure de moule de formage réglable (le cachetage latéral est au-dessus du moule de formage).
11. L'unité de production de la poignée, la coupe et le collage de la poignée en papier sont toutes contrôlées par un servomoteur
Paramètre technique：
Taper LSB-330L-R
Largeur du sac (W) 200-330 mm
Pas de poignée (W) 140-330 mm
Taille inférieure (H) 90-200 mm
Longueur du tube du sac (C) 380-640 mm
Pas de poignée (C) 380-750 mm
Longueur du sac (L) L=C－(H÷2＋15~25)
Vitesse maximale 120 pcs/min
Épaisseur du papier 60-170 gsm
Largeur du rouleau de papier 500-1050 mm
Diamètre max. du rouleau 1200 mm
Diamètre intérieur de la bobine 76 mm
Hauteur de la corde de la poignée 100 mm
Diamètre de la corde de la poignée 4-6 mm
Espacement des cordes en papier 76 mm
Longueur du patch de la poignée 152 mm
Largeur du patch de la poignée 40-50 mm
Largeur du rouleau de patch 80-100 mm
Épaisseur du patch 100-150 gsm
Pouvoir total 30 Kw
Poids de la machine 14800 kg
Dimension globale 13000×5700×2500 mm
Noter:
Les vitesses de la machine dépendent des qualités du papier et de l'adhésif, des dimensions du sac, des connaissances de l'opérateur et de la philosophie générale du travail.
Detailing Description
Écran tactile d'interface homme-machine
Adoptez l'écran tactile et le système de contrôle de mouvement, les conditions de travail peuvent être affichées en temps réel. Coopérez avec le double servomoteur ultra précis, la stabilité peut être garantie.
Système de comptage automatique
La machine a un système de comptage automatique. L'utilisateur peut définir un nombre à compter. Lorsque la quantité de sacs correspond au nombre, le sac sera sauté comme le montre l'image.
Système d'asservissement
Adoptez le système de servocommande Yaskawa d'origine japonaise pour réaliser un contrôle de fonctionnement à grande vitesse et précis.
Système de revêtement de colle indépendant
Système de revêtement de colle indépendant, le système de revêtement de colle peut être exécuté indépendamment après l'arrêt de la machine, évitant le séchage de la colle et pas facile à nettoyer. Le système d'alimentation automatique en colle fournira automatiquement lorsque la colle est insuffisante.
Réglage électrique global du rouleau presseur
La structure de réglage électrique globale de la roue de pression de la poignée en papier, le transport de pression de la poignée en papier et la roue de pression sont ajustés de manière synchrone, ce qui évite le processus fastidieux de réglage séparé de la position de pression de la poignée en papier et de la position de la roue de pression, et la position de réglage est simple et vite.
Structure de transport à poignée en papier réglable en largeur
La structure de transport de la poignée en papier à largeur réglable peut ajuster la largeur en fonction de la poignée en papier, ce qui rend la poignée en papier plus applicable.
Le système de pulvérisation d'adhésif thermofusible est utilisé pour fabriquer l'unité portative
L'unité de fabrication de la poignée est pulvérisée avec de la colle thermofusible, ce qui accélère la pâte de matériau et évite la réduction de la résistance du matériau due à l'humidité après l'application de la colle.
Contrôle automatique de l'alimentation de l'unité de poignée de papier
Le déroulement de l'unité de poignée adopte une correction automatique de la déviation et un contrôle automatique de la tension, et est également équipé de la fonction d'arrêt automatique lorsque le matériau est épuisé, et aucune intervention humaine n'est requise pendant le travail.
