Lps laser - mesures de diamètre - cersa - sensor 3 axes
Description

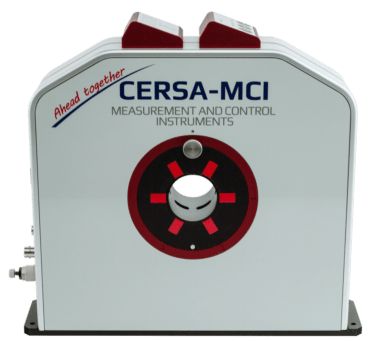

LPS Laser Projection Sensor 3 axes
Pour compléter la gamme d'appareils dédiés à la mesure de fils extrudés , CERSA a lancé la gamme d'appareils LPS. Le LPS utilise la technologie de l'ombroscopie (shadow) pour la mesure du diamètre de fils/câbles/tubes lors de l'extrusion . Grâce à sa vitesse de mesure très importante (20 000 mesures/seconde), le LPS est capable avec ses 3 axes indépendants à 120°, de jouer le rôle de détecteur de défauts géométriques (bosses et creux). Ce qui fait de lui un appareil tout-en-un contrairement à ce que l'on rencontre couramment chez la concurrence. Le LPS est capable de détecter de tous petits défauts même sur des lignes à grande vitesse !
Un outil de mesure laser du diamètre de produits cylindriques
La mesure optique laser sans contact assure une bonne précision mais surtout une indépendance vis-à-vis de la vibration du fil qui peut apparaitre lors de la production. Aucune pièce interne mobile lui assure une excellente robustesse dans le temps contrairement aux scanners à balayage dont le principe est basé sur la rotation d'un miroir. Une technologie qui limite également la vitesse de mesure et nécessite un entretien régulier.
Le LPS existe aujourd'hui uniquement en version LPS005 pour des diamètres de 0.3 à 5mm avec 3 axes de mesure (120°) pour le monitoring du diamètre sur ligne de production.
Une tête de mesure de taille réduite qui contient à la fois le système optique ainsi que toute l'électronique. Pas de contrôleur externe indépendant à brancher.
Diamètre et défauts géométrique de produits extrudés Un appareil tout en un capable de mesurer de manière continue le diamètre d'un fil/câble/tube fin, mais aussi détecter tout défaut géométrique rapide (bosse et/ou creux) sur un fil nu ou sur l'isolant. Un produit indispensable pour contrôler la qualité finale d'un câble isolé par exemple.
Connecté avec le logiciel CIM de CERSA, il affiche en continu les évolutions du diamètre en 3 directions, calcule l'ovalisation du produit, enregistre les données, édite un rapport, génère des alarmes lors de la détection de défauts s'ils dépassent les tolérances fixées par l'opérateur.
Le LPS dispose de plusieurs entrées-sorties (analogiques et numériques) pour communiquer avec un PC ou PLC (voir détail sur la fiche technique téléchargeable).
Pour compléter la gamme d'appareils dédiés à la mesure de fils extrudés , CERSA a lancé la gamme d'appareils LPS. Le LPS utilise la technologie de l'ombroscopie (shadow) pour la mesure du diamètre de fils/câbles/tubes lors de l'extrusion . Grâce à sa vitesse de mesure très importante (20 000 mesures/seconde), le LPS est capable avec ses 3 axes indépendants à 120°, de jouer le rôle de détecteur de défauts géométriques (bosses et creux). Ce qui fait de lui un appareil tout-en-un contrairement à ce que l'on rencontre couramment chez la concurrence. Le LPS est capable de détecter de tous petits défauts même sur des lignes à grande vitesse !
Un outil de mesure laser du diamètre de produits cylindriques
La mesure optique laser sans contact assure une bonne précision mais surtout une indépendance vis-à-vis de la vibration du fil qui peut apparaitre lors de la production. Aucune pièce interne mobile lui assure une excellente robustesse dans le temps contrairement aux scanners à balayage dont le principe est basé sur la rotation d'un miroir. Une technologie qui limite également la vitesse de mesure et nécessite un entretien régulier.
Le LPS existe aujourd'hui uniquement en version LPS005 pour des diamètres de 0.3 à 5mm avec 3 axes de mesure (120°) pour le monitoring du diamètre sur ligne de production.
Une tête de mesure de taille réduite qui contient à la fois le système optique ainsi que toute l'électronique. Pas de contrôleur externe indépendant à brancher.
Diamètre et défauts géométrique de produits extrudés Un appareil tout en un capable de mesurer de manière continue le diamètre d'un fil/câble/tube fin, mais aussi détecter tout défaut géométrique rapide (bosse et/ou creux) sur un fil nu ou sur l'isolant. Un produit indispensable pour contrôler la qualité finale d'un câble isolé par exemple.
Connecté avec le logiciel CIM de CERSA, il affiche en continu les évolutions du diamètre en 3 directions, calcule l'ovalisation du produit, enregistre les données, édite un rapport, génère des alarmes lors de la détection de défauts s'ils dépassent les tolérances fixées par l'opérateur.
Le LPS dispose de plusieurs entrées-sorties (analogiques et numériques) pour communiquer avec un PC ou PLC (voir détail sur la fiche technique téléchargeable).
