Caisson VMC logement collectif basse conso à entraînement direct LINCO PA-EC
Produit précédent
Produit suivant
Description

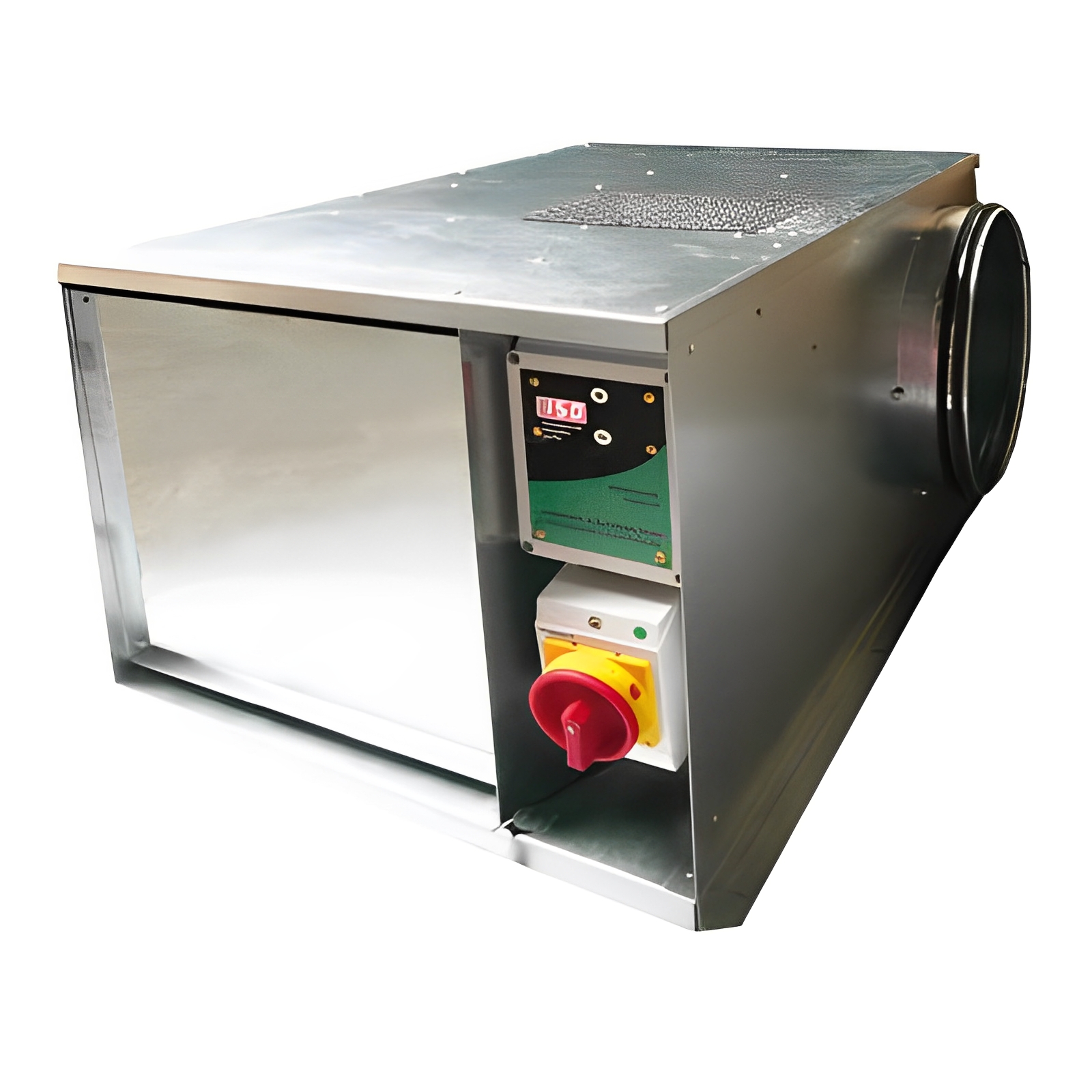

Caisson d'extraction d'air monophasé à entraînement direct Basse Consommation à courbes plates.
Le groupe LINCOA PA est installé en amont d'un réseau VMC hgroréglable de type Hygro B ou Hygro A avec ou sans chaudière gaz en logement collectif et sur les bâtiments tertiaires. Il est aussi compatibles avec les VMC autoréglable.
Le moteur EC et la régulation électronique permettent d'obtenir une pression autorégulée sur toute la plage de débits.
Le groupe LINCO PA-EC offre un gain de consommation électrique de 40% par rapport à un ventilateur standard.​

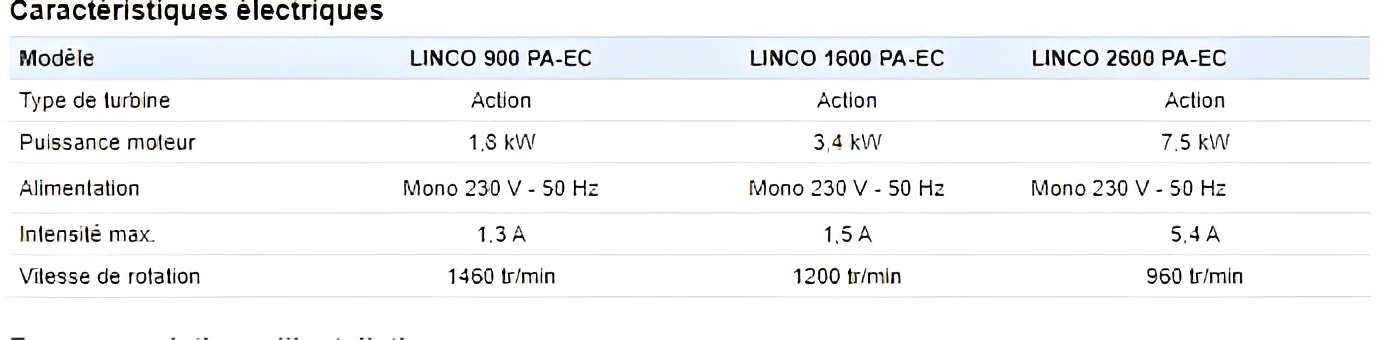

La gamme se compose de 3 modèles :

• LINCO 900 PA-EC -> débit d'air max. 900 m 3 /h
• LINCO 1600 PA-EC -> débit d'air max. 1600 m 3 /h
• LINCO 2600 PA-EC -> débit d'air max. 2600 m 3 /h

Classement
Agrément feu C4 (400° - 1/2 h). PV Efectis N° 12-A-433
Avantages

• Pression autorégulée sur toute la plage de débit
• Courbes plates
• Interrupteur de proximité et pressostat montés de série
• Piquages de raccordement à joint Lindab Safe® = étanchéité renforcée
• Moteurs EC à commutation électronique = Faible consommation électrique
• Multipiquages, configurable en 1, 2 ou 3 aspirations​

Recommandations d'installation

• La conception et la mise en oeuvre devront être effectuées selon les règles et conditions définies dans le DTU 68-2.
• Le caisson de ventilation pourra être installé en combles ou en terrasse sur un socle maçonné.
• Il est conseillé d'équiper le caisson de ventilation de plots antivibratiles.
• Le caisson de ventilation doit toujours être installé de manière à faciliter l'accès à l'ensemble moteur / turbine.
• Un espace suffisant devra être laissé au niveau du panneau de visite.
• En VMC Gaz il est indispensable de prévoir l'évacuation des condensats.
• Raccorder les piquages du caisson aux conduits rigides du réseau à l'aide de manchettes souples 400°C-2h.
• Raccorder les piquages du caisson avec un diamètre de réseau approprié (éviter les fortes réductions).
• Pour une implantation en combles, le refoulement devra être raccordé vers l'extérieur (ex. chapeau de toiture).
• Vérifier que la tension d'alimentation corresponde bien aux caractéristiques du moteur du LINCO PA-EC (230 V / 1 Ph / 50 Hz).
• Le moteur est livré pré-câblé jusqu'à la boîte de raccordement, ou jusqu'au disjoncteur magnétothermique (calibré sur l'intensité maximum du moteur du caisson), ou jusqu'à l'inter de proximité.
• L'alimentation électrique sera réalisée conformément à la norme NFC 15-100 avec une protection adaptée.
• Assurez-vous du bon sens de rotation du ventilateur et de la bonne tenue des manchettes souples (étanchéité).

Recommandations d'entretien

• Couper l'alimentation électrique avant toute intervention sans qu'elle puisse être rétablie accidentellement.
• Dépoussiérer annuellement les aubes du ventilateur et son enveloppe et tous les organes intérieurs.
• Changer les roulements moteur et ventilateur s'ils deviennent bruyants.
• Vérifier annuellement la tension de la courroie ainsi que son état d'usure et mener les actions nécessaires.
• Vérifier l'alignement des poulies.
• Vérifier les raccordements électriques et tester les systèmes d'alarme (ex. dépressostat).
• ATTENTION : en VMC Gaz l'entretien doit être effectué par une société spécialisée​.​
