![Les vérins à piston creux - série rch_0](https://www.hellopro.fr/images/produit-2/0/0/0/les-verins-a-piston-creux-serie-rch-5881000.png)

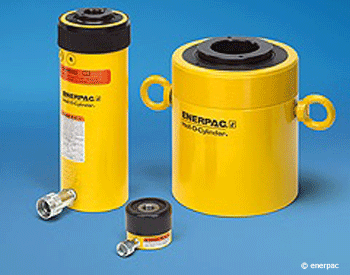

Les vérins à piston creux - série rch
![Les vérins à piston creux - série rch_0](https://www.hellopro.fr/images/produit-2/0/0/0/les-verins-a-piston-creux-serie-rch-5881000.png)
Description
Le vérin à piston creux de la série RCH a une capacité de 13 à 95 tonnes. Sa course varie de 8 à 155 mm pour une pression maximale de 700 bar.
Piston creux permet la poussée et la traction
Simple effet, ressort de rappel
Tube central nickelé sur les modèles au dessus de 20 tonnes
Peinture cuite au four pour une meilleure résistance
Col fileté pour une fixation aisée
Le RCH-120 est livré avec un raccord rapide AR-630 et a un orifice de 1/4" NPTF
Les RCH-121 et RCH-1211 sont équipés d'une réduction FZ-1630 et d'un raccord rapide AR-630, tous les autres modèles sont équipés d'un raccord rapide CR-400
Capacité du vérin Course Référence Surface
effective Capacité
d'huile Hauteur
tige rentrée Hauteur
tige sortie Ø
extérieur Diamètre
trou central Poids
tonnes (kN)
mm cm2 cm3 mm mm mm mm kg
13 (125) 8 RCH-120 17,9 14 55 63 69 19,6 1,5
42 RCH-121* 17,9 75 120 162 69 19,6 2,8
42 RCH-1211 17,9 75 120 162 69 19,6 2,8
76 RCH-123 17,9 136 184 260 69 19,6 4,4
20 (215) 49 RCH-202* 30,7 150 162 211 98 26,9 7,7
155 RCH-206 30,7 476 306 461 98 26,9 14,1
30 (326) 64 RCH-302* 46,6 298 178 242 114 33,3 10,9
155 RCH-306 46,6 722 330 485 114 33,3 21,8
60 (576) 76 RCH-603* 82,3 626 247 323 159 53,8 28,1
153 RCH-606 82,3 1259 323 476 159 53,8 35,4
95 (931) 76 RCH-1003* 133 1011 254 330 212 79,0 63
*Disponible sous forme d?ensemble
Piston creux permet la poussée et la traction
Simple effet, ressort de rappel
Tube central nickelé sur les modèles au dessus de 20 tonnes
Peinture cuite au four pour une meilleure résistance
Col fileté pour une fixation aisée
Le RCH-120 est livré avec un raccord rapide AR-630 et a un orifice de 1/4" NPTF
Les RCH-121 et RCH-1211 sont équipés d'une réduction FZ-1630 et d'un raccord rapide AR-630, tous les autres modèles sont équipés d'un raccord rapide CR-400
Capacité du vérin Course Référence Surface
effective Capacité
d'huile Hauteur
tige rentrée Hauteur
tige sortie Ø
extérieur Diamètre
trou central Poids
tonnes (kN)
mm cm2 cm3 mm mm mm mm kg
13 (125) 8 RCH-120 17,9 14 55 63 69 19,6 1,5
42 RCH-121* 17,9 75 120 162 69 19,6 2,8
42 RCH-1211 17,9 75 120 162 69 19,6 2,8
76 RCH-123 17,9 136 184 260 69 19,6 4,4
20 (215) 49 RCH-202* 30,7 150 162 211 98 26,9 7,7
155 RCH-206 30,7 476 306 461 98 26,9 14,1
30 (326) 64 RCH-302* 46,6 298 178 242 114 33,3 10,9
155 RCH-306 46,6 722 330 485 114 33,3 21,8
60 (576) 76 RCH-603* 82,3 626 247 323 159 53,8 28,1
153 RCH-606 82,3 1259 323 476 159 53,8 35,4
95 (931) 76 RCH-1003* 133 1011 254 330 212 79,0 63
*Disponible sous forme d?ensemble
Caractéristiques
Achat / Location
Achat
Type
piston
Rappel
ressort
Besoin de plusieurs devis pour comparer ?
Gagnez du temps avec la demande groupée.
Longueur de course du vérin simple effet :
