- Régulation communicante Modbus et BACnet
- Batteries intégrées dans la CTA
- Ventilateur roue libre à réaction
- Double peau isolation laine de roche 50 mm
- Moteur ECM basse consommation
Application
Introduction d'air neuf, chauffage et/ou refroidissement.
Installation à l’intérieur ou à l'extérieur.
Température d'air traité -25 à +40°C.
- Débits de 2 000 à 20 000 m3/h.
- 3 tailles monoblocs 48 / 88 / 120 et 2 tailles bi-blocs 160 et 200.
- 8 modèles selon les types de batteries intégrées:
Électrique Eau chaude Eau froide Eau réversible Détente directe
EI■EIX■■EC■EF■ER■ECF■■EX■ECC■
Toutes tailles avec batteries à eau sont disponibles avec vannes 2 ou 3 voies ou sans vannes.
3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
Configurations :

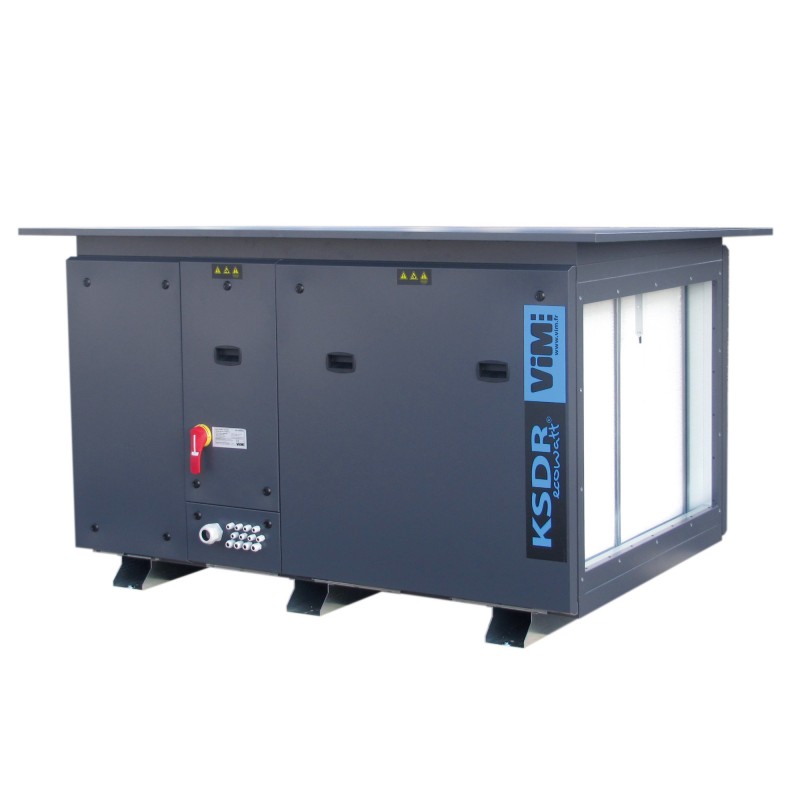

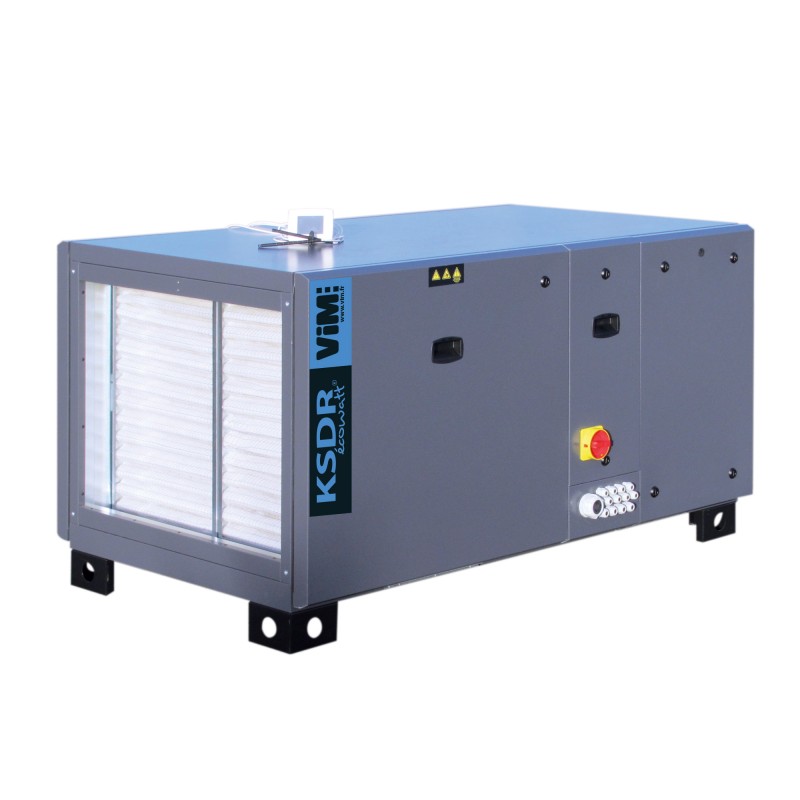

- Extérieure avec toiture montée :
- EXD : servitude à droite,
- EXG : servitude à gauche.

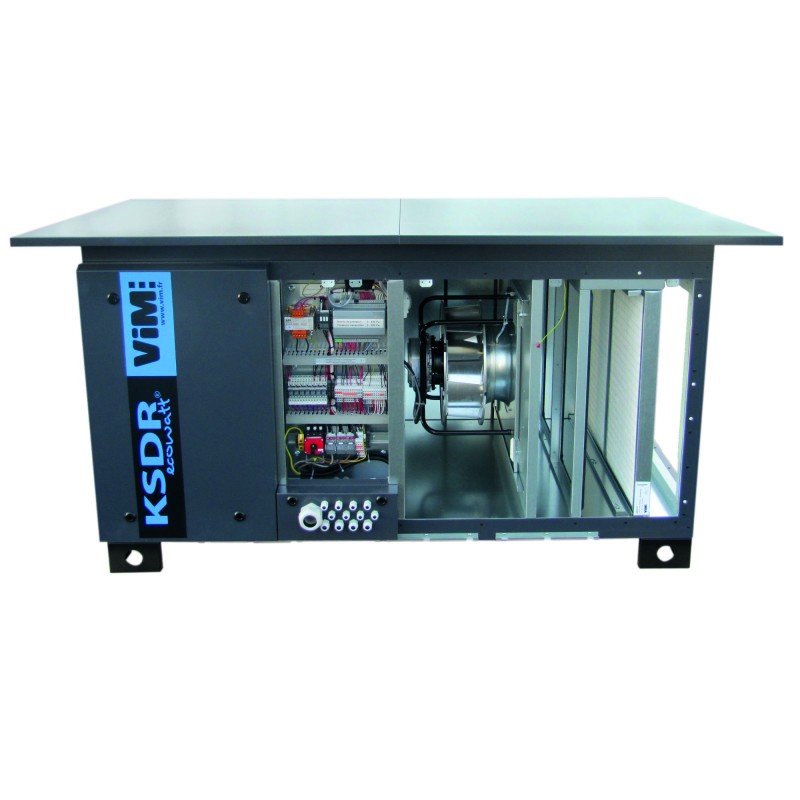

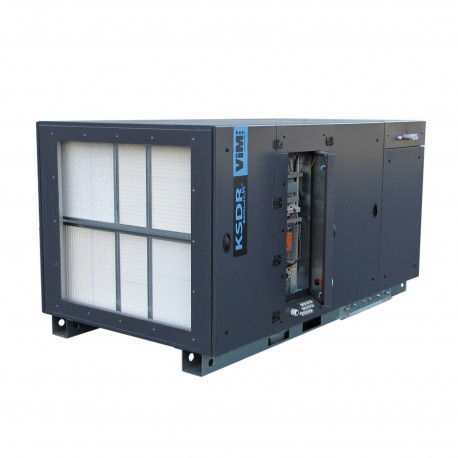

- Intérieure sans toiture :
- D : servitude à droite,
- G : servitude à gauche.
- Régulation par automate CORRIGO intégré spécifique VIM.
- Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP ou MSTP, application webserver intégrée sur port TCP/IP.
- Commande tactile déportée ETD.
Construction :
- Structure autoportante en panneaux double peau 50 mm.
- Isolation par laine de roche minérale ép. 50 mm, densité 40 kg/m3,
- Conductivité thermique 0,037 W/(m.k) (20/80°C).
- Classement au feu A1 selon la norme EN 13 501.1.
- Ventilateur à roue libre à réaction en tôle d’acier galvanisée avec moteur ECM intégré.
- Interrupteur monté/câblé.
- Servitudes à droite ou gauche dans le sens de l'air.
- Structure bi-blocs en tailles 160 et 200 avec un second caisson pour les batteries de traitement d'air (eau ou électrique). Les alimentations électriques de chaque caisson sont séparées.
- Centrale livrée sur pieds, traverses ou châssis.
- Construction en ligne, raccordement par piquages rectangulaires.
- Finitions extérieures acier zingué prélaqué grainé couleur gris foncé RAL7024 : résistance à la corrosion RC3, résistance aux ultraviolets RUV3 selon EN 10169.
- Finitions intérieures acier galvanisé Z275.
- Toitures montées en version EXD ou EXG.
- Tailles 48 et 88 : registres motorisés disponibles en accessoires.
- Montage à l'aspiration pour protection antigel des batteries à eau.
- Montage au soufflage pour répondre à l'article CH 38 des ERP (Établissements Recevant du Public).
- Tailles 120 à 200 : livrées avec registre motorisé en standard à l'intérieur de la CTA (en option sur modèle 120 EI batterie électrique)
- Double fonction : protection antigel des batteries à eau et réponse à l'article CH 38 des ERP.
Filtration :
- Filtres livrés en standard : filtres miniplis M5 (ePM10 75%).
- Filtres additionnels disponibles en option:
- Tailles 48, 88 et 120 :
- F7 HPE (Haute Performance Energétique) miniplis (ePM1 55%).
- F9 HPE miniplis (ePM1 80%).
- Tailles 160 et 200 :
- F7 à poches souples (ePM1 60%).
- F7 à poches rigides (ePM1 55%).
- F9 à poches souples (ePM1 85%).
- F9 à poches rigides (ePM1 80%).
- Les filtres à poches rigides génèrent moins de perte de charge et ont une plus grande rétention particulaire.
Régulation :
- Régulation CORRIGO montée/câblée, intégrée à l’unité dans un compartiment dédié, avec commande tactile déportée, permettant 3 modes de fonctionnement :
RÉGLAGES DES DÉBITSAPPLICATIONS CONSEILLÉESMODE VAV - DÉBIT VARIABLEVariation de la vitesse du ventilateur- Débit fonction d'un signal 0-10 V issu de l'extraction, de la télécommande, d'une sonde extérieure (CO2, température, hygrométrie...) ou d'une commande déportée (M/A + variation).- Compensation asservie à une extraction de cuisine.
- Installations monozones, nécessitant une adaptation de la ventilation en fonction de l'occupation.MODE CAV - DÉBIT CONSTANTVitesse du ventilateur définie selon un débit précis- Saisie manuelle (m3/h) de 2 consignes de débits type 0-PV-GV. Fonctionnement manuel ou sur plage horaire.
- Visualisation des valeurs sur l’afficheur, commutation manuelle, par horloge ou contact externe.- Installations nécessitant la maitrise d'un ou plusieurs débits précis.MODE COP - PRESSION CONSTANTEVariation auto de la vitesse du ventilateur pour maintien d'une pression constante- Valeur de pression constante mesurée par une sonde externe (option) située dans le réseau de gaine de soufflage.- Installations multizones, associées à une modulation des débits terminaux.
KSDR livrée en mode CAV, sans accessoire.
Motorisation :
- Ventilateur à réaction de type roue libre associé à un moteur à commutation électronique ECM.
- Moteur triphasé avec protection thermique gérée par l’électronique, pilotage par 0-10V ou ModBus:
- KSDR 48 : Tri 400 V, 50/60Hz, IP54, classe B.
- KSDR 88/120/160/200 : Tri 400 V, 50/60Hz, IP54, classe F.
Batteries électriques EI :
- Résistances acier Inox 304L.
- Thermostats de sécurité : un thermostat à réarmement automatique, un thermostat à réarmement manuel.
- Commande par train d'impulsion.
- Commande de délestage possible suivant caractéristiques de la batterie.
Batteries à eau chaude/réversible EC / ECF / ER / ECC :
- Batterie 2, 3, 4, 6 ou 8 rangs suivant modèles, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva; tubes de raccordement filetés. Sortie en partie haute des collecteurs pour un accès total (tailles 120 à 200).
- Connexion à droite ou gauche dans le sens de circulation de l’air.
- Protection antigel par sonde de contact,
- Batterie(s) montée(s) sur glissière accessible par trappe latérale.
- Bac de condensats Inox et séparateur de gouttelettes si réversible seule.
- Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V), en option, non montée.
ECC (batterie chaude + batterie chaude)
- La batterie peut être utilisée en échangeur de chaleur (batterie à eau glycolée), la batterie chaude apporte le complément.
Batteries à eau froide EF / ECF :
- Batterie 3 ou 4 rangs suivant modèles, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva; tubes de raccordement filetés. Sortie en partie haute des collecteurs pour un accès total (tailles 160 et 200).
- Connexion à droite ou gauche dans le sens de circulation de l’air.
- Batterie(s) montée(s) sur glissière accessible par trappe latérale.
- Bac de condensats Inox et séparateur de gouttelettes.
- Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V), en option, non montée.
Batterie à détente directe EX (tailles 48 à 120) et batterie électrique et détente directe EIX (tailles 48 et 88) :
- Batterie réversible 1 ou 2 circuits sur 2 ou 3 rangs pour fonctionnement en condenseur ou en évaporateur ; tubes et collecteurs en cuivre, ailettes en aluminium, cadre en acier galvanisé. Bac de récupération des condensats inox et séparateur de gouttelettes.
- Le groupe à détente directe pilote la batterie à détente directe, avec ses propres sondes. Le mode dégivrage du groupe est pris en compte par une entrée du Corrigo et réduit la ventilation. Un Kit DX est nécessaire pour assurer l'interface entre le groupe DX et la CTA - Kit non fourni. La CTA fournit un ordre de marche et un signal proportionnel chaud/froid (0-10v).
- Version EIX : préchauffage de la batterie à détente directe avec batterie électrique autonome et indépendante du Corrigo - 18 ou 36kW pour taille 48 et 30 ou 60kW pour taille 88. Point de consigne réglable.
- Régulation en mode COP non disponible avec une batterie à détente directe.
