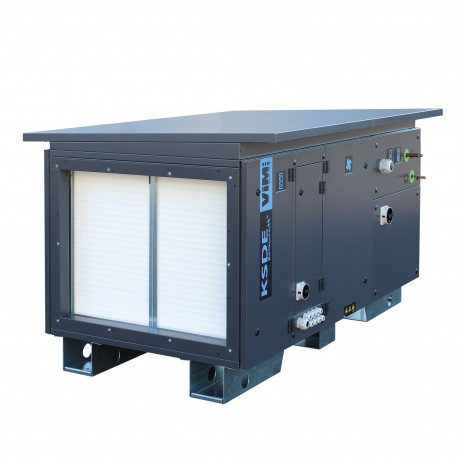

- Régulation communicante Modbus et BACnet
- Haut niveau de finition et performance
- Ventilateur roue libre à réaction
- Double peau isolation laine de roche 50 mm
- Moteur ECM basse consommation
- Application
Introduction d'air neuf, chauffage et/ou refroidissement.
Installation à l’intérieur ou à l'extérieur.
Température d'air traité -25 à +40°C.
Débits de 2 000 à 24 000 m3/h.
5 tailles monoblocs 40 / 55 / 75 / 95 / 120 et 2 tailles biblocs 160 et 200.
8 modèles selon les types de batteries intégrées :
Électrique Eau chaude Eau froide Eau réversible Détente directe
EI■EIX■■EIR■■EC■ER■ECF■■EX■ERC■■
Configurations :
- Extérieure avec toiture montée :
- EXD : servitude à droite,
- EXG : servitude à gauche.
- Intérieure sans toiture :
- D : servitude à droite,
- G : servitude à gauche.
Régulation :
- Automate CORRIGO intégré spécifique VIM.
- 3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
- Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP ou MSTP.
- Commande tactile déportée ETD.
- Module de mélange additionnel MMI.
Construction :
- Structure autoportante en panneaux double peau 50 mm.
- Isolation par laine de roche minérale ép. 50 mm, densité 40 kg/m3,
- Conductivité thermique 0,037 W/(m.k) (20/80°C).
- Classement au feu A1 selon la norme EN 13 501.1.
- Ventilateur à roue libre à réaction métallique (incombustible A1).
- Moteur ECM intégré.
- Interrupteur monté/câblé.
- Servitudes à droite ou gauche dans le sens de l'air.
- Structure bi-blocs en tailles 160 et 200 avec un second module pour les batteries de traitement d'air (eau ou électrique). Les alimentations électriques de chaque module sont séparées.
- Centrale livrée sur pieds ou traverses.
- Construction en ligne, raccordement par piquages rectangulaires.
- Finitions extérieures acier zingué prélaqué couleur gris foncé RAL7024 : résistance à la corrosion RC5, résistance aux ultraviolets RUV3 selon EN 10169.
- Finitions intérieures acier galvanisé Z275.
- Registre étanche motorisé à l'intérieur de la CTA (en option) :
- Double fonction : protection antigel des batteries à eau et réponse à l'article CH 38 des ERP.
Motorisation
- Moteur ECM triphasé avec protection thermique gérée par l’électronique, pilotage par 0-10V ou ModBus:
- KSDE 55/75 : Tri 400 V, 50/60Hz, IP54, classe B.
- KSDE 40/95/120/160/200 : Tri 400 V, 50/60Hz, IP54, classe F.
FiltrationFiltres livrés en standard : filtres miniplis FIFI M5 ePM10 75%.
Filtres additionnels disponibles en option :FIFI F7 ePM1 55% HPE (Haute Performance Energétique) miniplis.
FIFI F9 ePM1 80% HPE miniplis.
Options supplémentaires en tailles 160 et 200 :
FIFI F7 ePM1 60% à poches souples.
FIFI F7 ePM1 55% à poches rigides.
FIFI F9 ePM1 85% à poches souples.
FIFI F9 ePM1 80% à poches rigides.
Régulation CORRIGO montée/câblée, intégrée à l’unité dans un compartiment dédié, avec commande tactile déportée, permettant 3 modes de fonctionnement :
RÉGLAGES DES DÉBITSAPPLICATIONS CONSEILLÉESMODE VAV - DÉBIT VARIABLE
Variation de la vitesse du ventilateur- Débit fonction d’un signal 0-10 V issu de l'extraction, de la télécommande, d’une sonde extérieure (CO2, température, hygrométrie…) ou d'une commande déportée (M/A + variation).- Compensation, asservie à une extraction de cuisine,
- Installations monozones, nécessitant une adaptation de la ventilation en fonction de l’occupation.MODE CAV
- DÉBIT CONSTANT
Vitesse du ventilateur définie selon un débit précis- Saisie manuelle (m3/h) de 2 consignes de débits type 0-PV-GV. Fonctionnement manuel ou sur plage horaire.
- Visualisation des valeurs sur l’afficheur, commutation manuelle, par horloge ou contact externe.- Installations nécessitant la maitrise d'un ou plusieurs débits précis.MODE COP - PRESSION CONSTANTEVariation auto de la vitesse du ventilateur pour maintien d'une pression constante- Valeur de pression constante mesurée par une sonde externe (option) située dans le réseau de gaine de soufflage.- Installations multizones, associées à une modulation des débits terminaux.
KSDE livrée en mode CAV, sans accessoire.
Batteries électriques EI / EIX / EIR
- Résistances acier Inox 304L.
- Thermostats de sécurité : un thermostat à réarmement automatique, un thermostat à réarmement manuel.
- Commande par train d'impulsion.
- Post-ventilation.
- Commande de délestage possible suivant caractéristiques de la batterie.
- Les alimentations électriques Tri 400V des caissons batteries sont séparées du module ventilation.
Batteries à eau chaude/réversible EC / ECF / ER / ERC / EIR
- Batterie 2, 3, 4, 6 ou 8 rangs suivant modèles, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva ; tubes de raccordement filetés. Sortie en partie haute des collecteurs pour un accès total.
- Connexion à droite ou gauche dans le sens de circulation de l’air.
- Protection antigel par sonde de contact,
- Batterie(s) montée(s) sur glissière accessible par trappe latérale.
- Bac de condensats Inox et séparateur de gouttelettes si réversible seule.
- Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V), en option, non montée.
- ERC (batterie réversible + batterie chaude)
- La batterie réversible peut être utilisée en échangeur de chaleur (batterie à eau glycolée), la batterie chaude apporte le complément.
Batterie à détente directe EX et batterie électrique et détente directe EIX : tailles 40 à 120
- Batterie réversible 1 ou 2 circuits sur 2 ou 3 rangs pour fonctionnement en condenseur ou en évaporateur ; tubes et collecteurs en cuivre, ailettes en aluminium, cadre en acier galvanisé. Bac de récupération des condensats inox et séparateur de gouttelettes.
- Le groupe à détente directe pilote la batterie à détente directe, avec ses propres sondes. Le mode dégivrage du groupe est pris en compte par une entrée du Corrigo et réduit la ventilation. Un Kit DX est nécessaire pour assurer l'interface entre le groupe DX et la CTA - Kit non fourni. La CTA fournit un ordre de marche et un signal proportionnel chaud/froid (0-10v). Presse étoupe prévu pour le raccordement du groupe DX.
- Version EIX : préchauffage de la batterie à détente directe avec batterie électrique autonome et indépendante du Corrigo. Point de consigne réglable.
- Régulation en mode COP non disponible avec une batterie à détente directe.
Module de mélange MMI Module de mélange 2 ou 3 voies équipé de registres.
Carrosserie double peau 50mm.
Commande manuelle ou motorisée pilotable par la régulation et les sondes adéquates selon le fonctionnement voulu, CO2, COV, température...
Le module 2 voies permet une prise d'air à l'aspiration latérale, supérieur ou inférieure.
