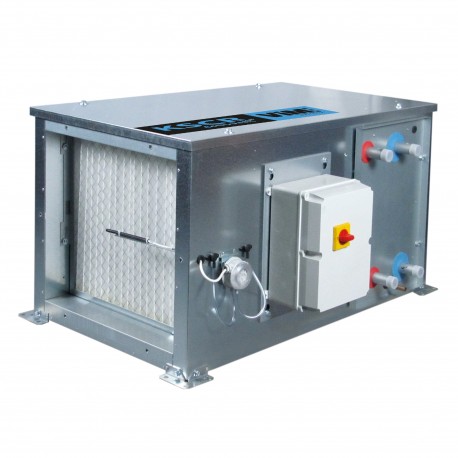

Applications : Introduction d'air neuf, chauffage et climatisation. Installation à l’intérieur ou à l'extérieur. Montage au sol ou au plafond, ou vertical suivant description. Température d'air traité -25 à +40°C.
Débits de 200 à 5 500 m3/h. Tailles monoblocs 08 / 18 / 28 / 38 / 52.
5 modèles selon les types de batteries intégrées :
ÉlectriqueEau chaudeEau froideEau réversibleEI■EC■EF■ER■ECF*■■ Toutes tailles avec batteries à eau sont disponibles avec vannes 2 ou 3 voies ou sans vannes. * Sauf taille 08.
Régulation par automate CORRIGO intégré spécifique VIM.
Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP ou MSTP, application webserver intégrée sur port TCP/IP.
Commande tactile déportée ETD.
Montage inversé pour fixation au plafond possible dans toutes les configurations.
Montage flux d'air vertical ascendant possible pour les versions avec batteries à eau chaude ou électrique.
Construction :
Structure autoportante en panneaux double peau 50 mm.
Isolation par laine de roche minérale ép. 50 mm, densité 40 kg/m3.
Conductivité thermique 0,037 W/(m.k) (20/80°C).
Classement au feu A1 selon la norme EN 13 501.1.
Servitudes à droite ou gauche dans le sens de l'air.
Finition intérieure et extérieure en acier galvanisé Z275.
Construction en ligne, raccordements rectangulaires. En option raccordements par piquages circulaires avec joints d’étanchéité classe D.
Taille 08 -38 : 4 pattes de suspension/fixation fournies.
Couvercle d’accès sécurisé lorsque le caisson est fixé à l'envers.

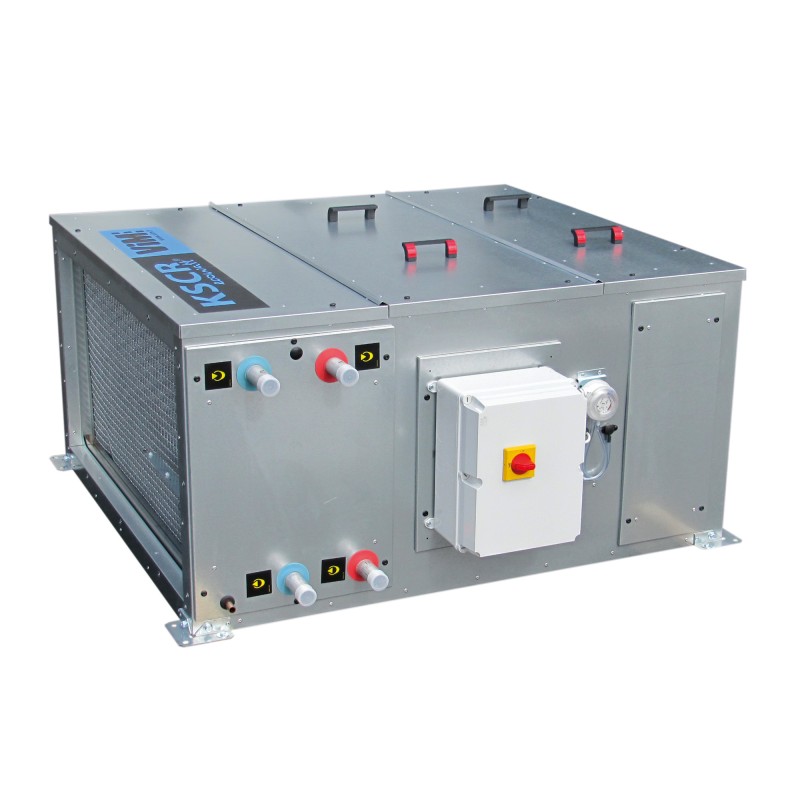

Taille 52 : couvercle en 3 parties avec poignées démontables. Accès par les panneaux latéraux et supérieurs pour les filtres.
Filtration
Filtres livrés en standard : filtres miniplis FIFI M5 ePM10 75%.
Filtres disponibles en option :
Filtres miniplis FIFI F7 ePM1 55%
Filtres miniplis FIFI M5 ePM10 75% + F7 ePM1 55%
Filtres miniplis FIFI M5 ePM10 75% + F9 ePM1 80%
Régulation :
Coffret en polycarbonate renforcé IP55.
Régulation CORRIGO montée/câblée, intégrée à l’unité avec commande tactile déportée, permettant 3 modes de fonctionnement :RÉGLAGES DES DÉBITSAPPLICATIONS CONSEILLÉESMODE VAV - DÉBIT VARIABLEVariation de la vitesse du ventilateur- Débit fonction d'un signal 0-10 V issu de l'extraction, de la télécommande, d'une sonde extérieure (CO2, température, hygrométrie...) ou d'une commande déportée (M/A + variation).- Compensation asservie à une extraction de cuisine. - Installations monozones, nécessitant une adaptation de la ventilation en fonction de l'occupation.MODE CAV - DÉBIT CONSTANTVitesse du ventilateur définie selon un débit précis- Saisie manuelle (m3/h) de 2 consignes de débits type 0-PV-GV. Fonctionnement manuel ou sur plage horaire. - Visualisation des valeurs sur l’afficheur, commutation manuelle, par horloge ou contact externe.- Installations nécessitant la maitrise d'un ou plusieurs débits précis.MODE COP - PRESSION CONSTANTEVariation auto de la vitesse du ventilateur pour maintien d'une pression constante- Valeur de pression constante mesurée par une sonde externe (option) située dans le réseau de gaine de soufflage.- Installations multizones, associées à une modulation des débits terminaux.
KSCR livrée en mode CAV, sans accessoire. Motorisation :
Ventilateur à réaction de type roue libre associé à un moteur à commutation électronique ECM.
Moteur monophasé ou triphasé avec protection thermique gérée par l’électronique, pilotage par 0-10V ou ModBus :
KSCR 08/18 : Mono 230V (200-277V), 50/60Hz, IP 44, classe B.
KSCR 28 : Mono 230V (200-277V), 50/60Hz, IP 54, classe B.
KSCR 38 / 52 : Tri 400V (380-480V), 50/60Hz, IP 54, classe B.
Batteries électriques EI :
Résistances acier Inox 304L.
Thermostats de sécurité : un thermostat à réarmement automatique, un thermostat à réarmement manuel.
Commande par train d'impulsion.
Post-ventilation.
La batterie 48KW du KSCR 52 a une alimentation séparée Tri 400V avec son interrupteur de sécurité.
Batteries à eau chaude/réversible EC / ER / ECF :
Batterie 3 rangs, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva; tubes de raccordement filetés.
Connexion à droite ou gauche dans le sens de circulation de l’air.
Protection antigel par sonde de contact,
Batterie(s) montée(s) sur glissière accessible par trappe latérale.
Bac de condensats Inox et séparateur de gouttelettes si réversible.
Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V) fournie, non montée.
Batteries à eau froide EF / ER / ECF :
Batterie 4 rangs, avec tubes en cuivre, ailettes en aluminium sur un cadre en acier galva, tubes de raccordement filetés.
Connexion à droite ou gauche dans le sens de circulation de l’air.
Batterie(s) montée(s) sur glissière accessible par trappe latérale.
Bac de condensats Inox et séparateur de gouttelettes.
Vanne 3 voies motorisée (24V) proportionnelle par signal (0-10V) fournie, non montée.

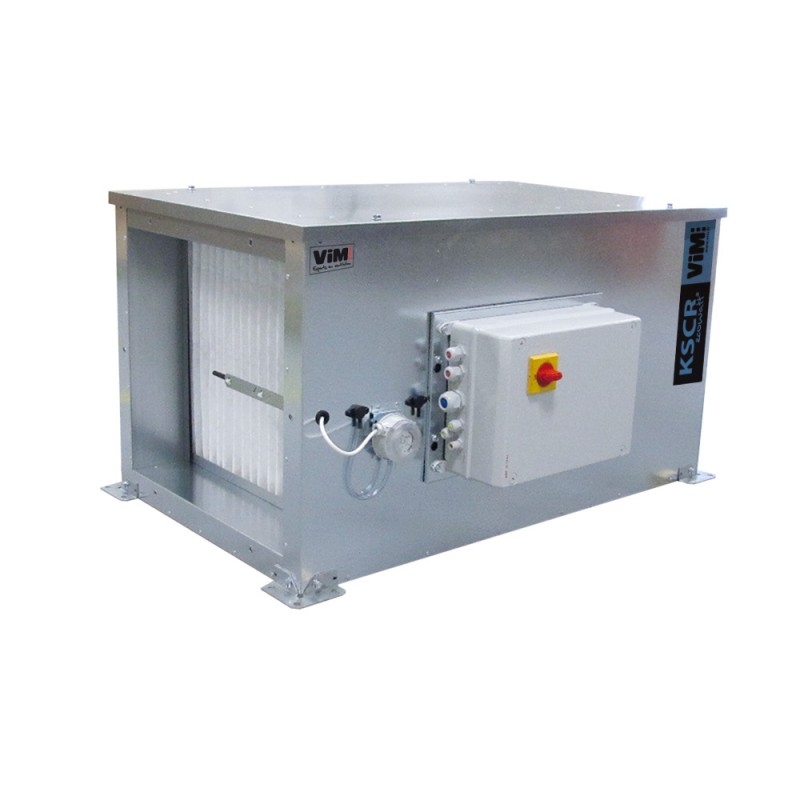

KSCR ECOWATT® 08-18-28-38 Modèle avec batterie électrique EI - Servitude droite
KSCR ECOWATT® 52 Modèle avec batterie électrique EI - Servitude droite
