Kit solaire photovoltaique en autoconsommation - solarwatt ag

Description
Voici le contenu de nos kits :
- panneaux photovoltaïques garantie 30 ans Produit et Rendement 2 choix :

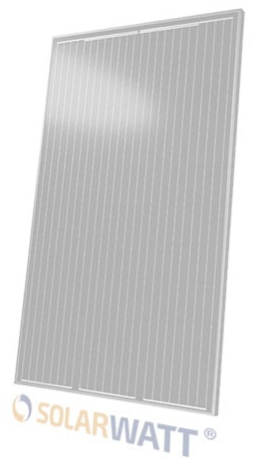

* SOLARWATT Bi-verre vision 60M style 315wc (cadre noir et fond transparent) très esthétique finition noire.
* SOLARWATT Bi-verre vision 60M 315wc (cadre gris et fond blanc).
Ces deux panneaux sont d'une qualité exceptionnelle et offrent une grande résistance à la grêle, à la neige, aux brumes salines, et une grande sécurité contre les incendies. Seuls l'esthétique et le prix diffèrent entre ces deux panneaux.

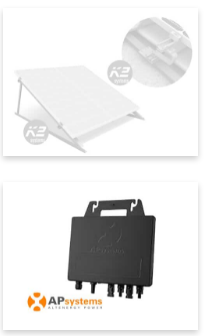

- Micro onduleur APSystem YC600 FR garantie 20 ans produit incluse, permet de brancher 2 panneaux avec gestion de la production indépendante pour chaque panneau (2 mpp tracker), transformateur haute fréquence (isolation galvanique) empêche le différentiel de disjoncter si un courant de fuite naturel apparaît, répond à la dernière norme réseau VFR2019 de juin 2020, fournis avec les accessoires APS (câbles et connectiques du premier au dernier micro onduleur branché ainsi que d'un outil de déconnexion de câble).
- Système de fixation K2 system 2 choix :
* Au sol K2 triangle multi angle réglable de 10 à 30 ° à fixer au sol ou à lester. Prévoir le lestage ou les socles/dalle bétons.
* Sur toiture K2 Singlerail 36 + crochet Crosshook 4S crochet adaptable à la plupart des grandes tuiles mécaniques (galbées ou plates). Ce système se fixe dans la charpente directement contrairement à d'autres systèmes qui se prennent sur les liteaux. Contactez-nous si vous souhaitez un autre mode de fixation (bac acier, éverite fibro ciment, tuiles spécifiques, nous avons tous types de crochets de toits)

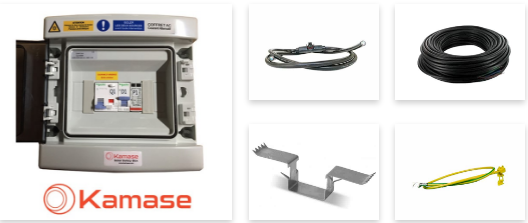

- 1 Coffret Kamase AC monophasé 3kw par kit composé de :
* Coffret plastique 6 Modules, 113x231x202mm, IP65
* 1 Disjoncteur différentiel ABB Ph+N 20A-30mA APR (Haute immunité) Icc=4,5kA
* 1 Disjoncteur ABB Ph+N Courbe C 20A Icc4,5kA
* 1 Parafoudre Citel monophasé AC mode commun et différentiel In=20kA Imax=40kA
* 2 Bornes à ressort 16 à 25mm2 (répartition + sortie AC)
* 1 Bornier de terre : 2x16mm2 + 5x10mm2
* Câblage de l'ensemble
* Ensemble presse-étoupes
* Schéma, Etiquettes et Repérage suivant Guide UTE C15-712-1
- Pour compter l'énergie au choix :
* un compteur simple de production qui affiche les kWh produits par les panneaux. Celui-ci sera intégré dans le coffret Kamase AC monophasé 3kwou
* la passerelle APS ECU C + 2 tores de courants inclus pour mesurer votre production + consommation et ainsi accéder gratuitement au portail EMA d'APS, cela permet une visualisation de la production panneau par panneau.
Nous recommandons fortement cette solution comparée au compteur simple, afin de mieux régler les appareils de consommation en adéquation avec l'énergie solaire disponible. Cette passerelle permet également de garantir le zéro injection de surplus avec bridage des micro onduleurs (obligation Enedis), même si le code de l'énergie tolère une réinjection pour les installation inférieure à 3kwc... Prévoir un coffret et une alimentation électrique pour cette passerelle.
- les câbles et filerie :
Tous les kits incluent :
* un fils de terre 6mm² 20cm + cosse par micro onduleur, entre structure K2 alu et micro onduleur, pour mise à la terre du micro onduleur
* une Terragrif K2SZ par panneau pour mise à la terre de chaque panneau.
et en option :
* fils de terre 6mm² + cosse préassemblée entre structure K2 alu et coffret AC
* fil de terre 6mm² V/J + cosses préassemblées entre les différents rails de structure k2 alu
* câble 3G2,5mm² entre micro onduleurs et coffret AC
* câble 3G10mm² entre coffret AC et tableau électrique général.
Prévoir des gaines ou goulottes pour le passage des câbles en respectant la norme NFC 15-100

Caractéristiques :

• Puissance (Wc) : 630 à 3150
• Panneaux : Solarwatt bi-verre 60M style 315wc et Solarwatt bi-verre 60M 315wc
• Micro onduleurs : Type de micro-onduleur : APS YC600EU (garanti 20 ans)
• Pose : Toit et Sol
• Coffret monophasé : Coffret Kamase AC monopahsé 3kWc
• Passerelle ECU C : Compteur simple et Passerelle

Câblages :

• Nombre de terragriffe K2 0
• Nombre de câble APS 0
• Nombre de connecteur mâle APS 1
• Nombre de connecteur femelle APS 1
• Nombre d'outil de déconnexion 1
• Nombre de bouchon de terminaison 1
