Kit d'extracteurs hydrauliques

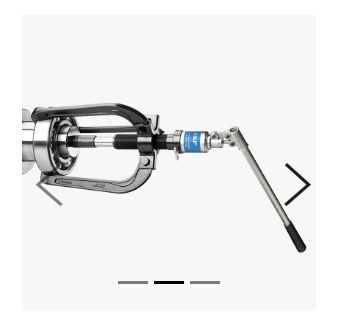

Association unique d'extracteur à griffes et de décolleur des roulementsLe kit TMHC 110E de SKF est un kit extracteur hydraulique, associant un extracteur à griffes et un décolleur d'une puissance pouvant atteindre 100 kN. Polyvalent, il permet un démontage facile et sûr dans une grande variété d'applications.
- Polyvalent, il permet un démontage facile et sûr dans une grande variété d'applications
- La broche hydraulique permet un démontage facile et rapide
- Capacité de charge de 100 kN
- Le décolleur de roulements inclut deux longueurs de bras différentes pour une portée maximale de 120 mm
- Selon l'espace disponible et les exigences de l'application, l'extracteur à griffes peut être équipé de deux ou trois bras
- La prise ferme du décolleur de roulements derrière la bague intérieure du roulement réduit la force nécessaire au démontage du roulement
- Fourni avec des rallonges pour permettre une adaptation rapide à des longueurs d'extraction jusqu'à 245 mm
- La pointe de centrage sur ressort de la broche hydraulique permet de centrer facilement l'extracteur, ce qui réduit le risque d'endommager la broche
Désignation TMHC 110E
Description Kit d'extracteurs hydrauliques haute performance
Général

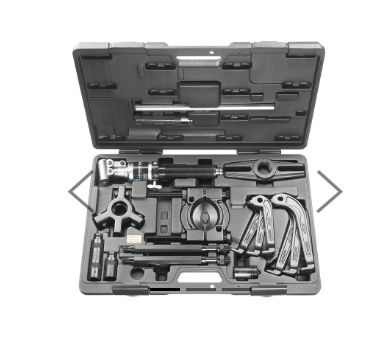

Contenu 1 x support de montage des bras
3 x bras, jeu 1 (TMHP10E-9)
3 x bras, jeu 2 (TMHP10E-10)
1 x ensemble décolleur
1 x potence
2 x tirants principaux
2 x rallonges de 125 mm
1 x broche hydraulique TMHS 100
2 x rallonges de broche hydraulique de 50 et 100 mm
1 x nez de broche avec pointe de centrage pour broche hydraulique
Course maximale 80 mm
Force nominale Force de 100 kN
Poids 13,5 kg
Durée du vérin hydraulique en cycles 5 000 cycles minimum sous une force de 100 kN maximum
Filetage du vérin hydraulique UN 1½'' x 16 tpi
Réglage de la soupape de sûreté du vérin hydraulique Force de 105 kN
Dimensions de la mallette de transport 580 x 410 x 70 mm (23 x 16 x 2.8 in)
Extracteur à griffes Longueur utile des bras, jeu de bras type 1 (TMHP 10E-9) 65 mm
Diamètre de prise, jeu de bras type 1 50-110 mm
Hauteur de griffe 8 mm
Longueur utile des bras, jeu de bras type 2 (TMHP 10E-10) 115 mm
Diamètre de prise, jeu de bras type 2 75-170 mm
Hauteur de griffe 8 mm
Décolleur de roulements Portée maximale 250 mm
Plage de diamètres d'arbre 20 - 100 mm
Publications
Fiche technique du TMHC 110E (289.1 KB)
Mode d'emploi du TMHC 110E (2.8 MB)
PIÈCES DE RECHANGE
Désignation Description
TMHP 10E-5 Support à quatre bras avec boulons et écrous pour TMHP 10E et TMHC 110E
TMHP 10E-9 Bras pour TMHC 110E, 140 mm de long
TMHP 10E-10 Bras pour TMHP 10E et TMHC 110E, 190 mm de long
TMBS 100E-1 Potence pour TMBS 100E et TMHC 110E
TMBS 100E-2 Tirants principaux avec rondelles et écrous pour TMBS 100E, 150E et TMHC 110E
TMBS 100E-3 Rallonge pour TMBS 100E, 150E et TMHC 110E, 125 mm de long
TMBS 100E-5 Séparateur avec boulons et écrous pour TMBS 100E et TMHC 110E
TMHS 100
Broche hydraulique haute performance, 100 kN
TMHS 100-1 Broche hydraulique haute performance, 100 kN, broche uniquement
TMHS 8T Ensemble de rallonges et nez de broche pour TMHS 100 et 8E
