Kaplan - turbines hydro-électrique - wws wasserkraft gmbh

WWS vous propose la meilleure solution pour répondre à vos exigences individuelles.

• Turbine Kaplan à canal ouvert et spirale en béton
• Turbine spirale Kaplan horizontale ou verticale
• Turbine bulbe ou puits Kaplan
• Turbine S Kaplan

Nos turbines Kaplan sont équipées de 3 à 6 aubes selon le type et la charge hydraulique et ont une efficacité de jusqu'à 93 %. Si possible, il est préférable de coupler directement le générateur avec la turbine Kaplan. Sinon, la transmission d'énergie peut être réalisée en utilisant des courroies plates ou des réducteurs selon la classe de performance et la situation d'installation. « Un interlocuteur unique » - fidèles au slogan de notre société, nous vous fournissons également les accessoires nécessaires pour votre turbine. Cela comprend les structures hydrauliques en acier , les systèmes de commande et bien plus encore.
Principe de fonctionnement de la turbine Kaplan
Le professeur autrichien Viktor Kaplan a développé la turbine Kaplan sur la base de la turbine Francis . La turbine Kaplan est également appelée turbine de surpression, car la pression de l'eau diminue continuellement depuis l'entrée dans la roue jusqu'à la sortie. Les aubes de la roue (similaires à une hélice) et aubes directrices de la turbines sont ajustables. Les aubes directrices assurent que l'eau entre en contact avec les aubes de la roue à un angle optimal et transfèrent l'énergie au mieux. Cette double régulation utilise parfaitement l'eau disponible et mène toujours au meilleur rendement possible.

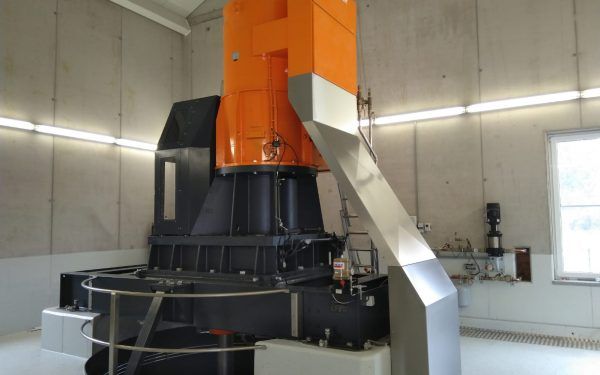

WWS Kaplan Turbine mit Getriebe
Optimisation de la turbine Kaplan par WWS Wasserkraft

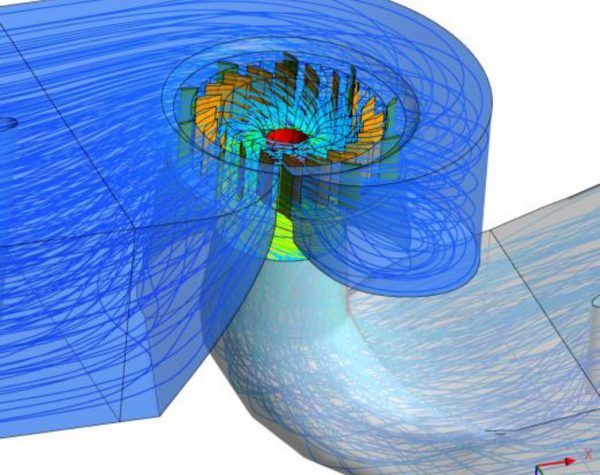

La turbine Kaplan produit de l'énergie renouvelable depuis plus de 100 ans, mais il y a toujours matière à optimisation. Les simulations CFD de pointe et l'utilisation de réseaux informatiques en trois dimensions permettent de réaliser des ajustements spécifiques au projet à la géométrie des aubes et d'améliorer la hauteur d'aspiration.
Sur la base de ces calculs CFD, WWS a développé de nombreuses géométries différentes pour les aubes de roue Kaplan et le boîtier spirale associé ainsi que différentes propriétés de tube d'aspiration afin de répondre à tous les domaines d'application spécifiques au client.
