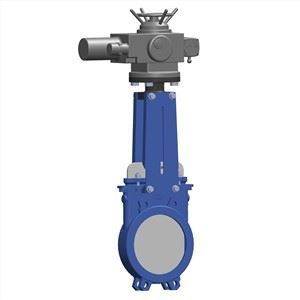

Jzu - vanne à guillotine - gangye valve - a commande électrique

Vanne à guillotine à commande électrique La vanne à guillotine JZU est une vanne à guillotine étanche unidirectionnelle. Le principe d'étanchéité est principalement d'obtenir l'effet d'étanchéité par la connexion étroite entre la porte et la bague d'étanchéité en caoutchouc. Cette série de vannes à guillotine est une sorte de produit haute performance économique et efficace, qui peut être équipé d'un actionneur pneumatique pour répondre à différentes exigences industrielles et minières.
Description Vanne à guillotine à commande électrique
JZU e actionné électriquement La vanne à guillotine est une vanne à guillotine étanche unidirectionnelle. Le principe d'étanchéité est principalement d'obtenir l'effet d'étanchéité par la connexion étroite entre la porte et la bague d'étanchéité en caoutchouc. Cette série de vannes à guillotine est une sorte de produit haute performance économique et efficace, qui peut être équipé d'un actionneur pneumatique pour répondre à différentes exigences industrielles et minières.
Modèle : JZU973X-10C
Tailles : DN50-1600
Corps : WCB 、 CF8 、 CF8M 、 CF3 、 CF3M
Disque : SS304, SS316, SS316L, SS310, 2205, F53, F55
Siège : EPDM, NBR, PTFE, Viton, Métal
Emballage : PTFE, caoutchouc, graphite, fibre d'aramide, garniture à haute teneur en eau
Opération : volant, engrenage conique, électrique, pneumatique, hydraulique, électro-hydraulique, levier, volant à chaîne
Pression de travail :
DN 50 - DN 250 10 kg
DN 300 - DN 400 6 kg
DN 450 5 kg
DN 500 - DN 600 4 kg
DN 700 - DN 1200 2 kg
Raccord à bride :
PN10 、 PN16 、 ANSI B16.5 Classe 150, 、 BS «D»& «E»
Introduction de la vanne à guillotine électrique:
La vanne à guillotine est souvent utilisée dans les entreprises municipales ou industrielles et minières dans le système d'alimentation en eau et de drainage. La vanne électrique est composée d'un appareil électrique, d'accessoires de connexion, d'un corps de vanne et d'un boîtier de commande. Le dispositif électrique de la vanne à guillotine est un équipement d'entraînement indispensable pour réaliser le contrôle automatique, le contrôle de programme et le contrôle à distance de la vanne à guillotine. Ensuite, nous utiliserons la vanne à guillotine électrique et la vanne à guillotine avec couvercle comme exemples pour comprendre l'application importante de la vanne à guillotine dans l'industrie.
Tout d'abord, la vanne à guillotine électrique est généralement sélectionnée par la spécialité d'alimentation en eau et de drainage. Le personnel technique et les experts de l'approvisionnement en eau et du drainage doivent concevoir la fonction de dispositif électrique de la vanne à guillotine en même temps que la conception technique, et le fabricant professionnel de vannes à guillotine doit sélectionner le dispositif électrique approprié. Cependant, dans le projet d'ingénierie proprement dit, le dispositif d'entraînement électrique de la vanne et le système de commande entreront en conflit et d'autres incompatibilités. Cette situation est généralement due aux aspects déraisonnables et imparfaits dans la détermination des exigences fonctionnelles des appareils électriques.
La vanne à guillotine électrique est généralement composée des pièces suivantes: système de décélération du moteur professionnel, qui est utilisé pour réduire la vitesse de sortie du moteur de la vanne à guillotine; système de contrôle de déplacement, qui est utilisé pour ajuster ou contrôler correctement la position d'ouverture et de fermeture de la vanne; système de limite de couple, qui est utilisé pour ajuster le couple et spécifier qu'il ne dépasse pas la valeur prédéfinie; système de commutation manuel ou électrique, fonction Il s'agit d'un mécanisme de verrouillage manuel ou électrique; le système d'indicateur d'ouverture est utilisé pour montrer la position de la vanne à guillotine en cours d'ouverture et de fermeture. Le système de commande de course, le système de limitation de couple, le système de commutation manuel et électrique et le système d'indicateur d'ouverture sont collectivement appelés actionneur électrique de vanne à guillotine.
Informations à prendre en compte lors de la sélection du type d'appareil électrique et de la détermination des exigences fonctionnelles: lors du choix du type d'appareil électrique pour vanne à guillotine et de la détermination des exigences fonctionnelles, les points clés auxquels il faut prêter attention sont de déterminer l'IP degré de protection de l'appareil électrique, la tension d'alimentation de l'appareil électrique, le temps de fonctionnement à 90 ° de l'appareil électrique et la forme de l'actionneur électrique.
