Description

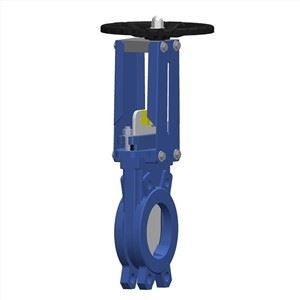

Vannes à guillotine La vanne à guillotine JZB est une vanne à guillotine scellée bidirectionnelle conçue et fabriquée pour l'industrie industrielle générale. Le corps de vanne en fonte ductile adopte la structure de coulée intégrale. Les côtés gauche et droit du corps de valve et le fond de la cavité médiane sont pourvus de rainures et équipés de bandes d'étanchéité élastiques en forme de U. Lorsque la valve est fermée, le disque se déplace vers le bas, et le bord inférieur du disque entre en contact avec la bande d'étanchéité pour comprimer la bande d'étanchéité dans les rainures pour réaliser l'étanchéité du corps de valve et du disque. Cette conception assure la fermeture non bloquante des particules en suspension.
Description Vanne à guillotine
La vanne à guillotine JZB est une vanne à guillotine scellée bidirectionnelle conçue et fabriquée pour l'industrie industrielle générale. Le corps de vanne en fonte ductile adopte la structure de coulée intégrale. Les côtés gauche et droit du corps de valve et le fond de la cavité médiane sont pourvus de rainures et équipés de bandes d'étanchéité élastiques en forme de U. Lorsque la valve est fermée, le disque se déplace vers le bas, et le bord inférieur du disque entre en contact avec la bande d'étanchéité pour comprimer la bande d'étanchéité dans les rainures pour réaliser l'étanchéité du corps de valve et du disque. Cette conception assure la fermeture non bloquante des particules en suspension.
Modèle : JZB73X-10C
Tailles : DN50-1600
Corps : GGG40 、 HT200
Disque : SS304, SS316, SS316L, SS310, 2205, F53, F55,
Siège : EPDM, NBR, PTFE, V iton 、 Métal
Emballage : PTFE, caoutchouc, graphite, fibre d'aramide, garniture à haute teneur en eau
Opération : volant, engrenage conique, électrique, pneumatique, hydraulique, électro-hydraulique, levier, volant à chaîne
Pression de travail :
DN 50 - DN 250 10 kg
DN 300 - DN 400 6 kg
DN 450 5 kg
DN 500 - DN 600 4 kg
DN 700 - DN 1200 2 kg
Raccord à bride:
PN10 、 PN16 、 ANSI B16.5 Classe 150, 、 BS «D»& «E»
La soupape à impulsion électromagnétique DMF est le composant clé du filtre à poche à impulsions, qui peut être appelé le coeur&GG. du filtre à poche d'impulsion. Ses performances affectent directement l'effet de fonctionnement du filtre. La fuite d'air est l'un des défauts courants de la vanne à impulsion électromagnétique. Une fois que la soupape à impulsion électromagnétique fuit, la pression d'air du coussin gonflable diminue rapidement, toutes les soupapes à impulsion du dépoussiéreur ne peuvent plus fonctionner, la résistance de fonctionnement du dépoussiéreur continue d'augmenter et le taux de ventilation diminue rapidement. Les causes courantes de fuite de soupape à impulsion électromagnétique sont les suivantes:
1. Le diaphragme de la soupape à impulsion électromagnétique est endommagé. Fermez la valve devant le coussin gonflable de la valve d'impulsion et ouvrez la valve d'impulsion pour l'inspection. Si la membrane est endommagée, elle doit être remplacée.
2. Il y a de la rouille, du laitier de soudage et d'autres impuretés entre le joint du diaphragme et la face d'extrémité de la sortie d'air, qui ne peut pas être fermée, ce qui entraîne la fuite de la soupape à impulsion électromagnétique. La valve à impulsions doit être ouverte pour éliminer complètement les corps étrangers. Lors du processus d'installation du filtre à poche d'impulsion, la canalisation d'air comprimé doit être ventilée et soufflée d'abord pour éliminer la rouille, le laitier de soudage et d'autres impuretés, puis la vanne d'impulsion et le sac gonflable doivent être installés, ce qui peut efficacement éviter l'impulsion. fuite d'air de la soupape causée par le blocage de corps étrangers.
3. Pour la vanne à impulsion immergée, s'il y a une fuite dans le tuyau d'injection du coussin gonflable, l'air comprimé fuit directement dans le tuyau à jet sans passer par la soupape à impulsion. La fuite d'air de la vanne à impulsion peut être éliminée en réparant ou en remplaçant le tuyau de soufflage à temps.
Demande technique pour la vanne à impulsions électromagnétiques:
1. La pression de travail du produit est de 0. 1MPa ~ 0。 7 MPa, et le milieu est de l'air après élimination de l'huile et de l'eau.
2. Lorsque la tension de fonctionnement de l'électrovanne est de 85% de la tension nominale, le temps de réponse d'ouverture de la vanne à impulsion électromagnétique doit être inférieur à 0,03 s sous la pression nominale de la source de gaz du produit.
3. La pression de la source d'air de travail est de 0. À 1 MPa, la vanne d'impulsion peut être fermée.
4. Le produit doit pouvoir accepter 0,8 MPa.
5. Dans des conditions environnementales régulières, la résistance d'isolement de la bobine électromagnétique à la coque doit être supérieure à 1 m Ω.
6. Lorsque la température ambiante est comprise entre 5 ℃ et 35 ℃ et que l'humidité relative n'est pas supérieure à 85%, la bobine électromagnétique peut accepter la tension de 50 Hz et 250 V à la coque pendant 1 min sans panne.
7. La valve à impulsion électromagnétique de valve à impulsion électromagnétique KEK peut fonctionner normalement après avoir reçu des vibrations avec une fréquence de 20 Hz, une amplitude complète de 2 mm et une durée de 30 min.
8. Dans des conditions de fonctionnement normales, la durée de vie cumulée du diaphragme doit être supérieure à 800 000 fois.
9. Il n'y a pas de pelage, égratignure, bavure et autres dommages évidents sur la surface de la valve.
Hot Tags: vannes à guillotine, Chine, fabricants, fournisseurs, usine, prix, pas cher, en stock
