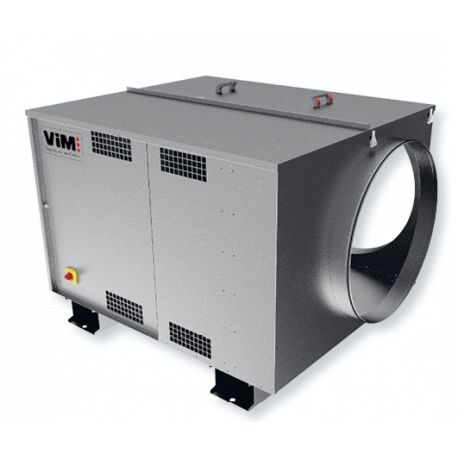

JBRB ECOWATT®
Caissons d'extraction C4 non régulés
Entraînement direct - Réaction - ECM < 9 200 m3/hMoteur ECM basse consommation hors du flux d'air
Potentiomètre intégré
Roue à réaction haute performance
Multiples configurations d'installation
Maintenance facilitée
Monophasé ou triphasé
Modèle ASR pour association avec CTA
Application
Extraction d'air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4.
VMC locaux tertiaires.
Reprise d'air en locaux tertiaires.
Extraction en cuisines professionnelles.

• RÉFERENCES


Débits de 100 à 9 200 m3/h.
10 tailles : 04 / 06 / 10 / 22 / 30 / 38 / 48 / 70 / 82 / 92.
Configurations disponibles :

• L : en ligne.
• M : modulable, livré avec un bouchon, pour 1 ou 2 aspirations à 90°.
• D : double aspiration à 180°.

Version rejet horizontal ou vertical.
Version isolée : isolation acoustique par laine de verre 25 mm (classement au feu M0) dans panneaux double peau.
Modèle JBRB ECOWATT® ASR pour association avec CTA KSDR ECOWATT®, système ASR ECOWATT®
Construction

• Caisson en tôle d'acier galvanisé équipé de 4 pattes de fixation (taille 04 à 38) ou 2 omégas transervaux (tailles 48 à 92).
• Levage par 2 pattes en acier ou par élingage à travers les omégas.
• Piquage de raccordement avec joints d'étanchéité classe D. Version rejet vertical livrée sans piquage de raccordement (piquage plat à joint PAPV à monter en option avec des vis autoforeuses).
• INTZ : interrupteur de proximité cadenassable monté/câblé.
• BDEZ : dépressostat monté, raccordé aérauliquement, à régler sur chantier.
• Turbine à réaction haute performance en acier galvanisé.
• Accouplement direct.
• Couvercle équipé de 2 ou 4 poignées, démontable sans outil pour garantir un accès aisé à l'intérieur du caisson pour le nettoyage.
• Version IS : isolation acoustique par laine de verre 25 mm M0 dans panneaux double peau.
• Option peinture : option finition peinture polyester RAL 7040, 2 faces, dégraissage + phosphatation au zinc + 60µm peinture.

Motorisation

• Moteur à courant continu (ECM) hors du flux d'air :
  • 04 à 22 : IP44 classe B monophasé 230V, 50Hz.
  • 30, 38, 48, 70, 82 : IP54, classe F, monophasé 230V, 50Hz.
  • 30, 38, 48, 70, 92 : IP 54, classe F, triphasé 400V, 50Hz.
• Protection thermique gérée par électronique et agréé pour un fonctionnement C4.
