Jbhb - caisson de ventilation - vim - 3500 m3/h

JBHB
Caissons d'extraction C4 non régulés
Entraînement direct < 3500 m3/h - Arrêt gamme au 01/01/16

• VMC habitat collectif et tertiaire
• Ventilation de confort en tertiaire
• Pression disponible élevée
• Faible niveau sonore
• Multiples configurations d'installation

Applications :
Extraction d'air .
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4 - PTO non raccordée. „„Non agréé - PTO raccordée.
VMC en habitat collectif - agrément 400°C 1/2h.
VMC en locaux tertiaires - agrément 400°C 1/2h : en conformité avec les articles CH41, CH42 et CH43 du règlement de sécurité incendie dans les ERP. Reprise d'air en locaux tertiaires - sans agrément : en conformité avec les articles CH29 à CH40 du règlement de sécurité incendie dans les ERP.

• GAMME

• ENCOMBREMENT

• DOCUMENTATION

• LOGICIELS

• RÉFERENCES


3 tailles : 12 / 20 / 30.
Débits de 600 à 3 500 m 3 /h.
Version isolée : isolation acoustique en laine de verre de 25 mm (classement au feu M0).
Avec INTZ ou avec INTZ + BDEZ.

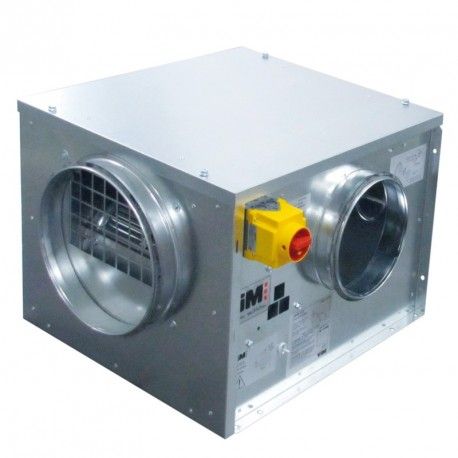

Construction :

•
  Caisson en tôle d'acier galvanisé.
•
  Piquages de raccordement avec joints VELODUCT®.
•
  Ventilateur double ouïes à action moteur incorporé en accouplement direct.
•
  INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
•
  BDEZ : dépressostat monté, raccordé aérauliquement, réglé d'usine à 80 Pa, non modifiable.
•
  Motorisation : Moteur 2 vitesses, monophasé : 230V 50Hz, classe F, IP10, roulements étanches graissés à vie.
•
  Protection thermique PTO à raccorder pour une utilisation en reprise d'air dans les locaux tertaires (non 400°C 1/2 h).
