NOTRE NOUVEL EXPERIENCE: INSTRUMENTS DE CONTROLE POUR PROFILS POLYGONAUX
Poursuivant la politique d'innovation et de mise à jour de nos machines, nous nous sommes dotés des outils de contrôle les plus récents pour la gestion des processus de production, capables de fonctionner dans le domaine des équipements pour le contrôle dimensionnel de la pièce.
La première étape a été l'acquisition de logiciels 3D pour le développement de dessins d'exécution bidimensionnels et tridimensionnels dans un environnement caractérisé par une extrême précision.
Le logiciel 3D nous permet d'offrir à nos Clients un service d'assistance gratuit pendant la phase de définition dimensionnelle de l'outil (broches, plaquettes, jauges et tampons de contrôle) en concevant le dessin exécutif à soumettre à l'approbation du Client.
La deuxième étape a été l'acquisition d'un projecteur de profil combinant les technologies de mesure optique/vidéo à haute résolution, garantissant une "incertitude de mesure" de 2 um.
Le logiciel métrologique permet l'acquisition d'images du profil de l'outil usiné et la création d'un rapport contenant les caractéristiques dimensionnelles complètes avec les tolérances et la gestion de fichiers dxf pour les mesures comparatives au moyen de superposition des deux profils.


AUGES ET TAMPONS DE CONTRÔLE G/NG POUR PROFILS POLYGONAUX INTERNES ET EXTERNES
Après de nombreuses années d'expérience dans le marché des outils de brochage/rainurage, nous avons décidé de nous mettre au service de tous les problèmes concernant les systèmes de contrôle des profils polygonaux internes/externes conformément aux réglementations nationales et internationales en vigueur.

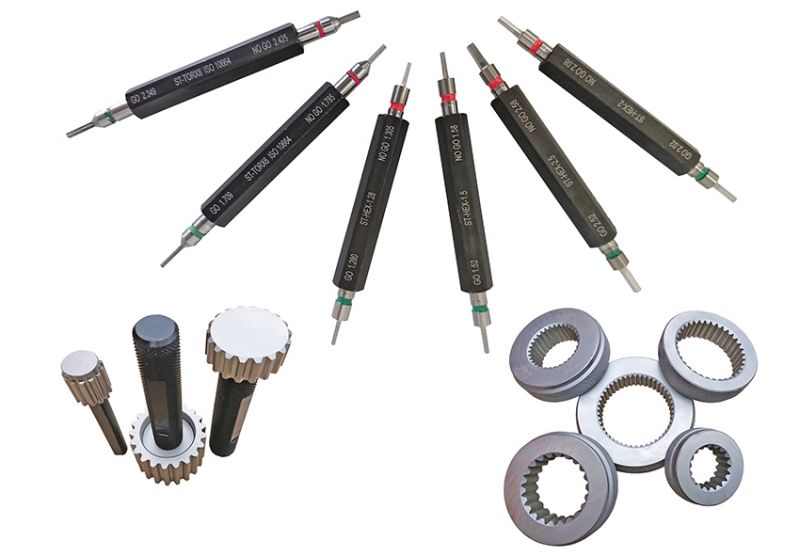

Pour cette raison, nous avons créé une série de jauges G/NG pour les profils TORX, hexagonaux et carrés.
Nous nous sommes également aventurés dans le domaine des profils rainurés, avec bagues G/NG, pour le contrôle des arbres cannelés à dents droites et développantes et des tampons G/NG afin de garantir une construction dimensionnelle correcte du profil interne.
Normalement, les jauges et les tampons de contrôle fabriquées selon les normes les plus utilisées sont disponibles en stock. Dans les autres cas, ils sont produits en fonction des besoins du Client, en tenant compte des formes et des caractéristiques dimensionnelles souhaitées. Sur demande, nous pouvons fournir un certificat d'étalonnage.

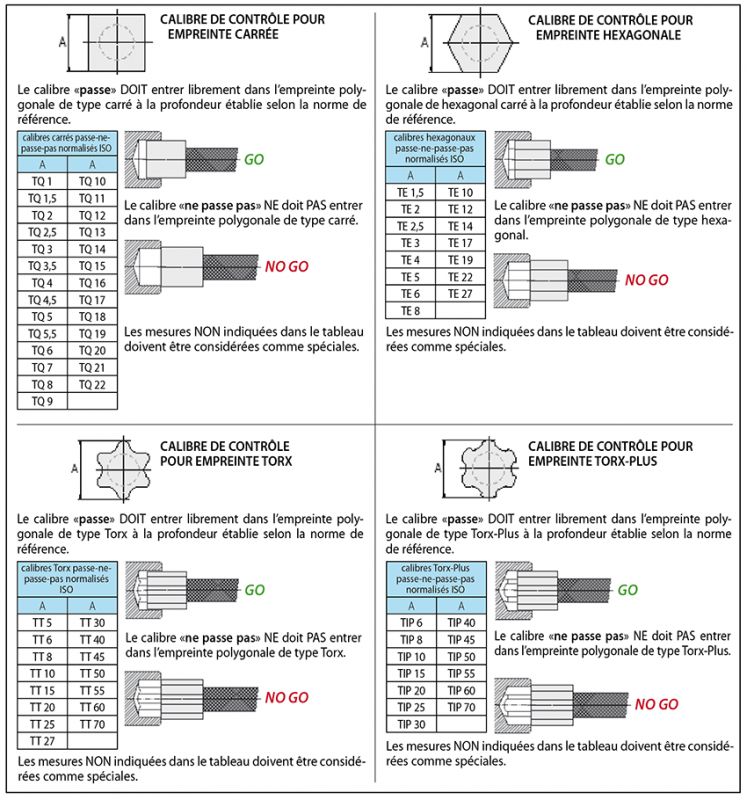

La construction de tampons de contrôle dans les profils TORX pour internes (de TORX T5 à TORX T60) ; et externes (de E1 à E16), les tampons hexagonaux (de ES1 à ES28) et les tampons carrés (de Q1 à Q25) sont conformes aux tolérances prévues par les normes ISO-DIN.
Les tampons : hexagonaux, carrés et les autres polygones peuvent avoir des dimensions et des tolérances spéciales, ces produits ne relèvent pas des normes internationales et sont donc définis par les clients.
Pour ce qui concerne les bagues pour les profils externes et les jauges pour les profils internes, en ce qui concerne la vérification des profils rainurés ou des dentures, leur construction est conforme aux mesures requises par les clients ou par les normes internationales.
La plupart de ces bagues et jauges sont réalisées individuellement pour vérifier la bonne exécution des profils.
