Jauge Saugnac minima maxima G2

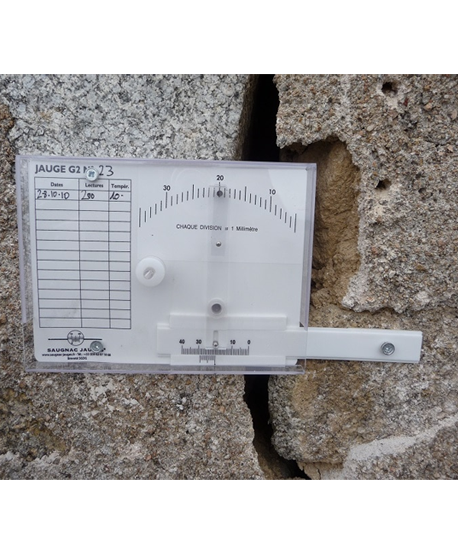

La jauge G2 de la marque française Saugnac La jauge de type G2 sert à mesurer et à enregistrer l'évolution de l'écartement d'une fissure, d'un joint de dilatation, l'évolution de l'écartement d'un espace entre 2 éléments. Cette évolution est enregistrée graphiquement par un trait. La mesure se fait grâce à un vernier au 1/10ème de mm. La jauge G2 est une jauge à maxima minima. Elle comprend une platine et une tirette, fixée de part et d'autre de la fissure. De la même façon que la jauge G1, la tirette comprend des divisions qui se déplacent devant un vernier fixe au 1/10ème de mm. En se déplaçant la tirette entraîne un bras muni d'une mine logée en son extrémité et maintenue par une lamelle en poly-carbonate. La trace de la mine correspond à 3 fois le déplacement du vernier. Un tableau permet de noter les données trouvées : la date, la lecture du vernier et la température en °C. Le capot amovible ventilé évite la condensation en protégeant le dispositif. Le capot peut être “plombé” ; un plomb est fourni avec la jauge pour sécuriser le dispositif. La jauge G2 évite des déplacements pour le suivi de l'évolution, notamment lorsque les jauges sont d'accès difficile.  Les plus de la Jauge Saugnac G2

• Fabrication française
• Lamelle en poly-carbonate
• Lecture de l'évolution au 1/10ème de mm
• Dimensions 120 X 250 mm, épaisseur totale 27 mm avec le capot
• Poids 125g
• Force de traction 150 / 200g
• L'enregistrement de la variation de l'écartement maxi-mini est tracé par une mine en graphite N°7B sur un timbre blanc gradué. Après observation, il suffit d'effacer le trait à l'alcool pour pouvoir réutiliser la jauge.
• Vendu avec capot de protection. Fixation par des auto-adhésifs double face ou fixation mécanique par tap-vis fournis dans la boite.
• Vendue à l'unité

Conseils pour fixer votre jauge Saugnac G2 Les adhésifs fournis suffisent pour le collage. Si le support ne présente pas une surface lisse, vous pouvez ajouter une lègère couche de colle ou fixer mécaniquement : trois trous de 25/10ème de mm sont prévus à cet effet. Percer à 4 mm pour fixer avec des tap-vis. Sur des supports accidentés, présentant des déformations multidirectionnelles, nous conseillons de fixer le bras de la jauge avec une rotule
Marque : Jauges Saugnac
