Jauge Saugnac G6 - fissures en V

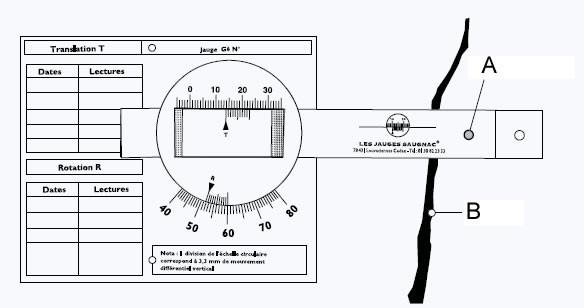

La jauge de type G6 Elle est destinée à mesurer l'évolution de l'écartement et de la rotation des lèvres d'une fissure, ou d'un joint quelconque, dans un même plan.
L'association de 2 verniers, translation et rotation, permet au dispositif d'apprécier les évolutions d'une déformation soumise à différentes contraintes.
Cet appareil est recommandé pour étudier une pathologie qui se traduit par une déformation ou une rupture en “queue de billard”.
La Jauge Saugnac de type G6 regroupe toujours les deux même concepts :

• La mesure se fait au moyen d'un vernier au 1/10ème de mm
• La fixation est assurée par des auto-adhésifs double face ou par fixations mécaniques (tap-vis).

Caractéristiques :

• La platine de la jauge G6 est en PVC de 1 mm d'épaisseur. Elle mesure 120 X 95 mm.
• La tirette est en PVC de 0,5 mm d'épaisseur. L'épaisseur totale est de 3 mm et la longueur de la jauge avec tirette en position est de 20 cm.
• La force de traction nécessaire au déplacement du dispositif est de 20g en traction et 35g en rotation.
• La jauge G6 est pré-percée de 3 trous de ø 4 mm.
• Conditionnement : lot de 5 jauges

Comment poser une Jauge Saugnac Consultez la fiche technique ci dessous
Marque : Jauges Saugnac
