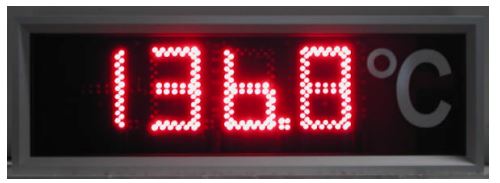

Indicateur numérique Géant, existe en plusieurs modèles standards - Capacité d'affichage de 9999 points - Série INTG
Malheureusement, ce produit n'est plus disponible dans notre catalogue.
Devis pour produits similaires
Plusieurs devis en seulement 1 min
Produits similaires
Voir les produits
LA QUALITE, LA HAUTE FIABILITE ET LES PERFORMANCES D’UN PRODUIT INDUSTRIEL HAUT DE GAMME.

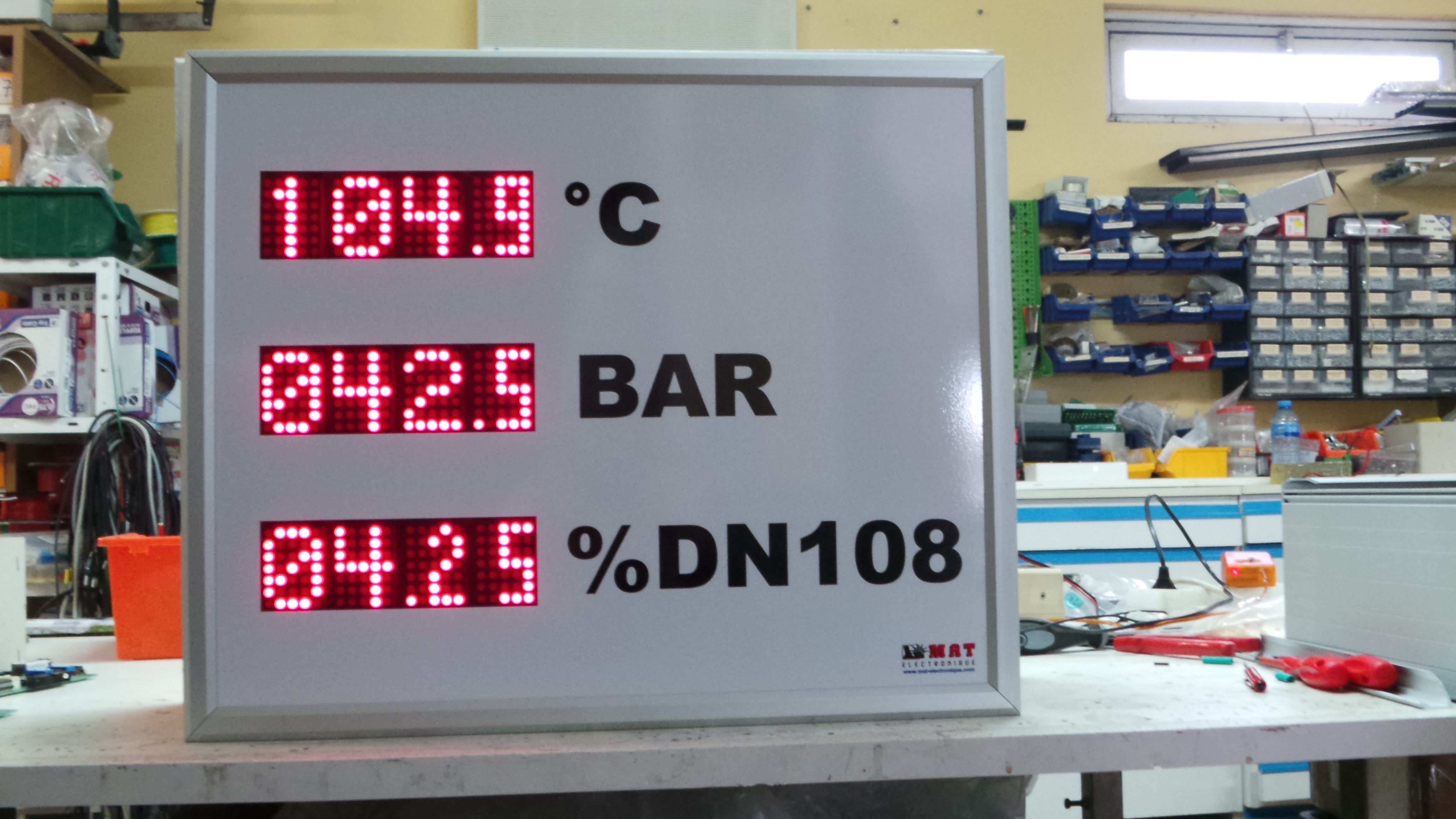

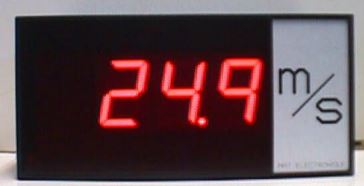

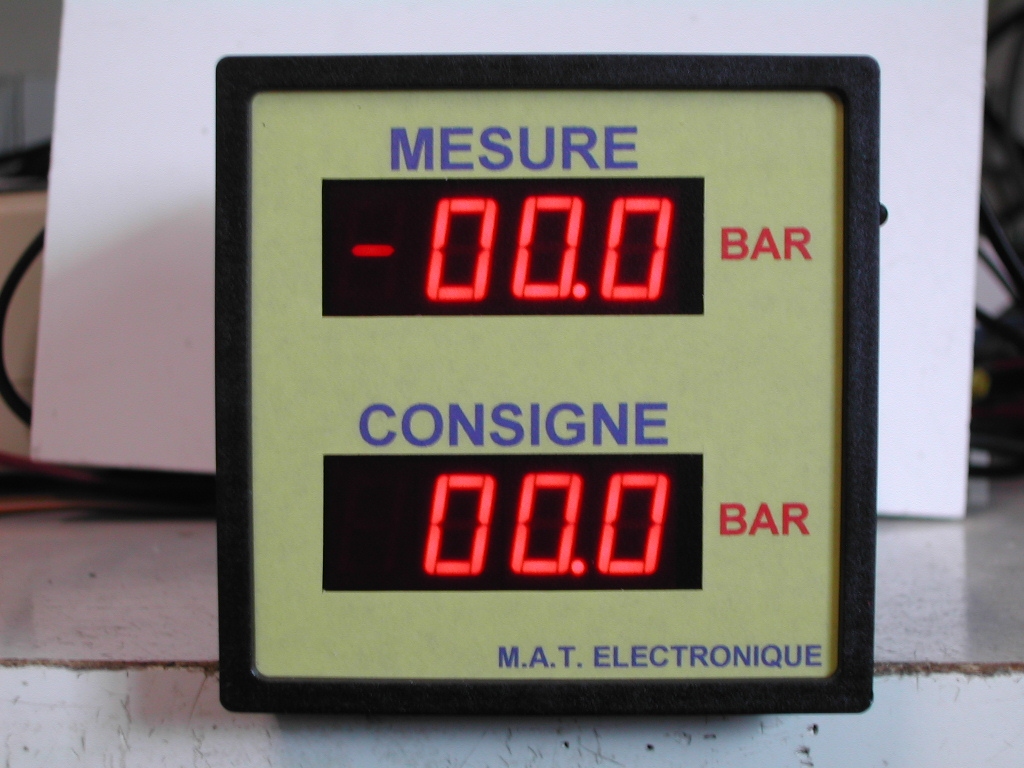

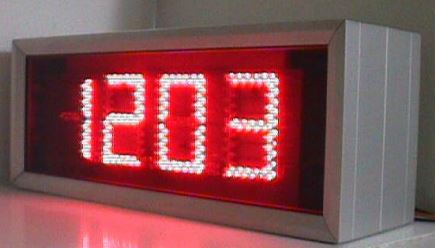

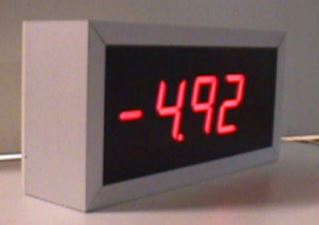

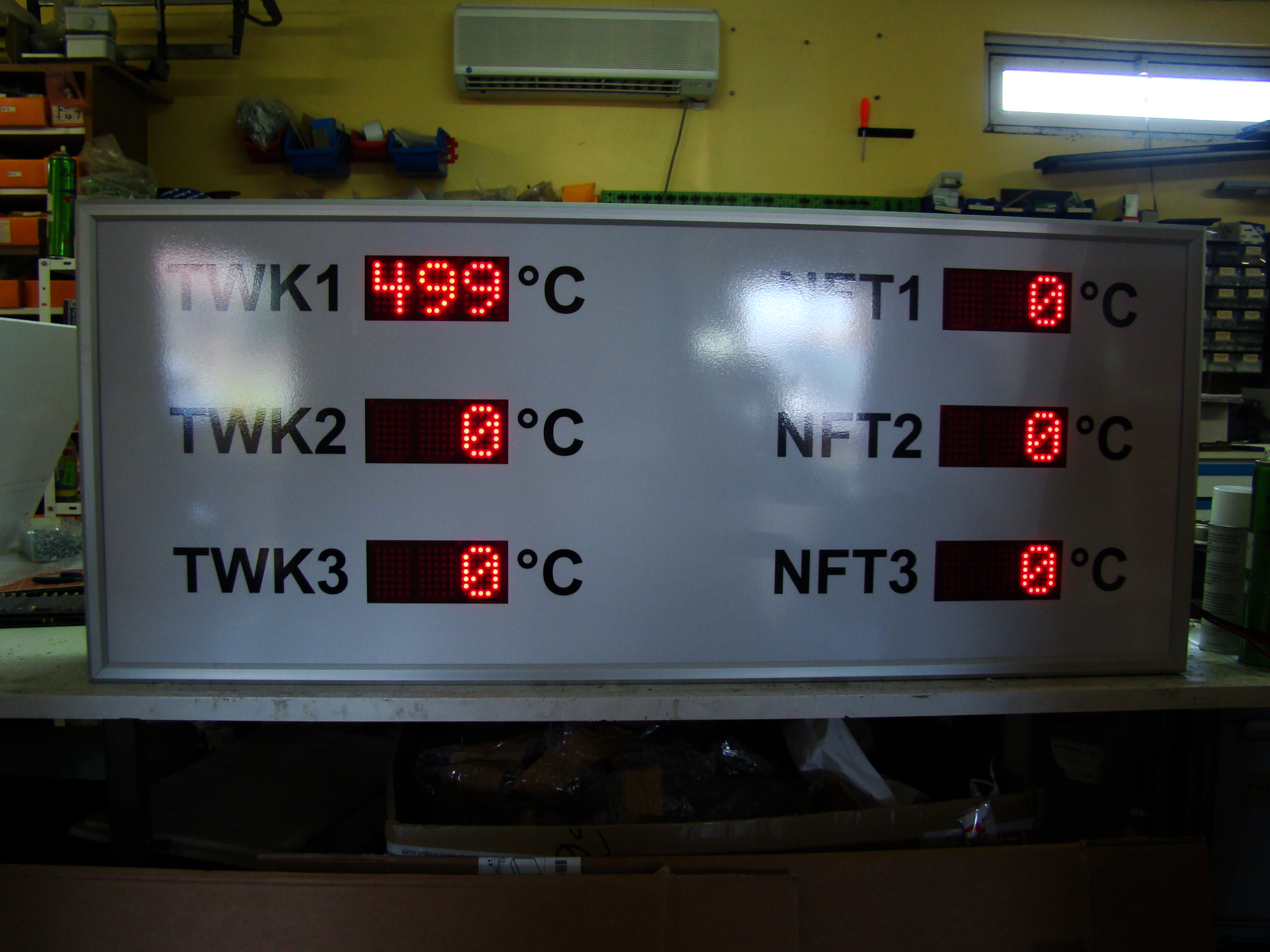

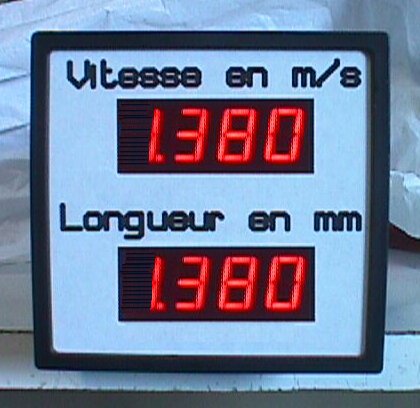

Les indicateurs numériques géants de la série INTG proposent des hauteurs de digits de 26,38, 57, 100, 150, 200, 200, 250 ,300 et 350 mm.
Ces indicateurs numériques permettent l’affichage de mesures physiques telles que tension,courant, fréquence, thermocouples, sondes platines, signaux BCD...
Les indicateurs numériques géants de la série INTG proposent des hauteurs des capacités d’affichage de 9999 points (4 digits) ou 99999 points en (5 digits) en analogique et en 9999 points (4 digits) ou 99999 points (5 digits) en version BCD.
Les indicateurs numériques sont installés dans des boîtiers aluminium anodisé protection IP65-5 pour les applications à poser ou mettre en saillie ou en boîtiers polycarbonate protection IP54-5 pour les applications à encastrer.
De série l’affichage est de couleur rouge avec des options de couleur vert/orange/jaune/bleu/blanc.
La tension d’alimentation de série est 230Vac (85 à 265Vac & 110 à 370Vcc) ou 24Vcc (18 à 36Vcc)
ou 48Vac/Vcc.
Définition de l’appellation des indicateurs numériques INTG
On définit la référence des indicateurs par : INTGxxx/yyy-eee-lll/hhh-c-aa-ssss avec :
xxx = capacité d’affichage avec
yyy = hauteur des digits en millimètres
eee = type d’entrée
lll = largeur du coffret en face avant
hhh = hauteur du coffret en face avant
c = type de coffret
aa= couleur de l’affichage
AR = rouge – AV = vert – AA = ambre – AB = bleu – AW = blanc
ssss = type de sortie
Réglages et programmation des indicateurs :
Principe et caractéristiques des indicateurs numériques INTG
Disponibles en plusieurs modèles
Les indicateurs numériques géants de la série INTG proposent des hauteurs de digits de 26,38, 57, 100, 150, 200, 200, 250 ,300 et 350 mm.
Ces indicateurs numériques permettent l’affichage de mesures physiques telles que tension,courant, fréquence, thermocouples, sondes platines, signaux BCD...
Les indicateurs numériques géants de la série INTG proposent des hauteurs des capacités d’affichage de 9999 points (4 digits) ou 99999 points en (5 digits) en analogique et en 9999 points (4 digits) ou 99999 points (5 digits) en version BCD.
Les indicateurs numériques sont installés dans des boîtiers aluminium anodisé protection IP65-5 pour les applications à poser ou mettre en saillie ou en boîtiers polycarbonate protection IP54-5 pour les applications à encastrer.
De série l’affichage est de couleur rouge avec des options de couleur vert/orange/jaune/bleu/blanc.
La tension d’alimentation de série est 230Vac (85 à 265Vac & 110 à 370Vcc) ou 24Vcc (18 à 36Vcc)
ou 48Vac/Vcc.
Définition de l’appellation des indicateurs numériques INTG
On définit la référence des indicateurs par : INTGxxx/yyy-eee-lll/hhh-c-aa-ssss avec :
xxx = capacité d’affichage avec
- xxx = 400 pour 9999 points entrée analogique
- xxx = 500 pour 99999 points entrée analogique
- xxx = 401 pour 9999 entrée BCD
- xxx = 501 pour 99999 entrée BCD
yyy = hauteur des digits en millimètres
eee = type d’entrée
- Pt3 = entrée Pt100-3fils ou Pt1000
- THJ = entrée thermocouple J
- THK = entrée thermocouple K
- THS = entrée thermocouple S
- U&I = entrée 0/20mA & entrée 4/20mA & entrée 0/10 Vcc & entrée 1/5 Vcc
- VDC = entrée 0/2000 Vcc en donnant la pleine échelle
- VAC = entrée 0/2000 Vac en donnant la pleine échelle
- IDC = entrée 0/5 Icc en donnant la pleine échelle
- IAC = entrée 0/5 Iac en donnant la pleine échelle
- BCD5V = entrée BCD 5Vcc en TLL ou CMOS par digits ou multiplex à préciser
- BCD24 = entrée BCD 24Vcc (10-30Vcc) par digit ou multiplex à préciser
lll = largeur du coffret en face avant
hhh = hauteur du coffret en face avant
c = type de coffret
- E = à encastrer en polycarbonate IP54-5
- P = à poser ou à mettre en saillie en aluminium protection IP65-5
aa= couleur de l’affichage
AR = rouge – AV = vert – AA = ambre – AB = bleu – AW = blanc
ssss = type de sortie
- S420 = sortie 4-20mA non isolée
- S420I = sortie 4-20mA isolée galvaniquement (minimum 500Vcc)
- S010 = sortie 0-10Vcc non isolée
- S010I = sortie 4-20mA isolée galvaniquement (minimum 500Vcc)
- SS1RT = sortie 1 seuil 1 relais 1RT
- SS2RT = sortie 2 seuils 2 relais 1T
- SBCD5= sortie BCD 5VccTTL ou CMOS
Réglages et programmation des indicateurs :
- L’utilisateur peut régler aisément le zéro d’entrée, l’offset d’affichage et le gain de pleine échelle grâce au logiciel fourni avec chaque produit.
- Pour les indicateurs à entrées BCD, l’utilisateur a le choix entre un pilotage digit par digit ou un adressage en mode multiplexé avec mémoire par digit.
Principe et caractéristiques des indicateurs numériques INTG
- Principe de mesure : conversion analogique sigma/delta sur 24 bits & par entrées optocouplées isolées galvaniquement pour les indicateurs en BCD
- Cadence de mesure : 5 par seconde en analogique & 100us en BCD
- Capacités d’affichage : 9999 ou 99999 en analogique & BCD
- Point décimal : programmable par logiciel
- Classe de précision : mieux que +/-0.5 % en analogique
- Temps de réponse : 500 ms pour une variation de 0 à 100% en analogique
- Température d’utilisation : -15°C à + 60°C (HR=90% maxi)

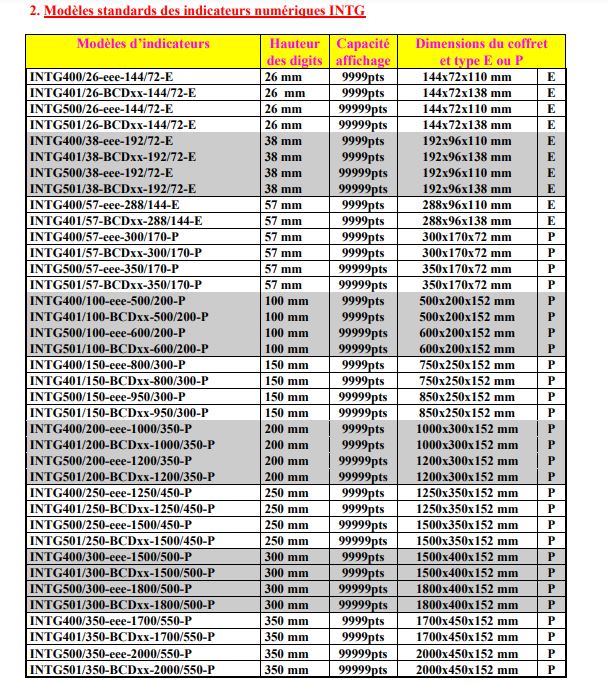

Disponibles en plusieurs modèles
