Indicateur de position - emile maurin - couleur : orange - 17-1013-20

Informations
Indicateur de position électronique à 6 chiffres
MATIERE
- Boîtier et support de base en technopolymère base polyamide (PA) haute résistance gris RAL 7035 ou orange RAL 2004.
- Support de base soudé aux ultra-sons.
- Résiste aux solvants, huiles, graisses et autres agents chimiques.
- Voyant en technopolymère transparent.
- Eviter le contact avec l'alcool.
- Ecran LCD avec 6 chiffres de hauteur 12 mm et caractères spéciaux, orientation lecture droite ou inverse paramétrable.
- Clavier membrane en polyester résistant aux solvants, alcools, acides, alcalis.
- Insert en inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304).
- Joint torique frontal en caoutchouc synthétique NBR.
- Joint postérieur en polyéthylène expansé.
- Insert postérieur en laiton avec double joint torique en caoutchouc synthétique NBR pour le modèle IP67.
- Batterie au Lithium, autonomie de 8 ans .
UTILISATION
- Température maximum d'emploi 80°C.
- Il relève le déplacement d'un élément de machine actionné par un arbre de commande auquel il est lui-même fixé.
- Conçu également pour des manoeuvres motorisées.

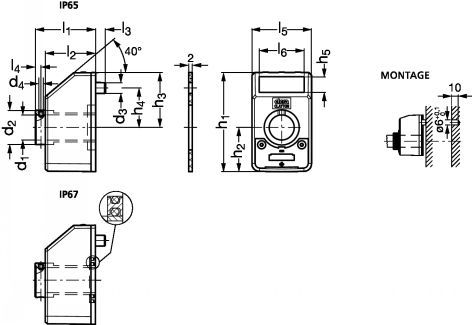

MONTAGE
- Percer un trou de ø 6 dans la machine pour le logement du pion de centrage.
- Mettre l'arbre de commande en position initiale ou de référence.
- Monter l'indicateur sur l'arbre en rentrant le pion dans le trou.
- Fixer l'insert à l'arbre en serrant la vis de pression.
- L'insert de l'indicateur de position est prévu pour des arbres ø20.
- Pour des arbres ø16, ø15, ø14, ø12, ø10, ø8 ou ø6, il faut monter en plus une douille de réduction 17-70 .
