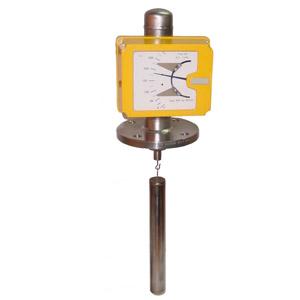

Indicateur de niveau type 850
![Indicateur de niveau type 850_0](https://www.hellopro.fr/images/produit-2/6/4/2/indicateur-de-niveau-type-850-5715246.jpg)
Description
L'indicateur transmetteur de niveau type 850 est destiné à visualiser et/ou retransmettre la hauteur du niveau du liquide à l'intérieur d'une cuve.
Il se compose de :
- Un boîtier d'indication (base aluminium peint ou acier inoxydable) dans lequel sont montés le cadran indicateur et les contacts d'alarme : 1 ou 2 alarmes et/ou 1 transmetteur électronique.
- Un flotteur ou plongeur (base acier inoxydable ou selon nature du fluide sur demande).
- Un système de raccordement à la cuve à mesurer (bride ou raccord fileté) équipé deune tête contenant le système de liaison au boîtier indicateur.
En option : le 850 peut être monté en chambre avec des raccordements adaptés au process à contrôler.
PRINCIPE DE MESURE
L'appareil est monté verticalement. Le niveau du fluide est donné par le flotteur. Un système à équilibrage de forces, comprenant une masse de section constante suspendue à un ressort calibré (principe d'Archimède) permet de réaliser une large plage de mesure combinée entre l'échelle à mesurer et la densité du liquide. L'indication du niveau est transmise par l'accouplement magnétique à l'aiguille de visualisation sur le cadran gradué du boîtier indicateur et aux éléments d'alarmes ou de retransmission situés à l'intérieur du boîtier.
Matière : Inox
Densité : Mini : 0.6
Pression : Jusqu'à PN420
Température : -20°C à +250°C
Fluide : Tous liquides compatibles
Connexion Top : Taraudée à brides
Montage : Sur tube tranquiliseur ou chambre annexe
Mesure : Jusqu'à 4 mètres (selon densité)
Alarme : Jusqu'à 2 alarmes
Transmetteur : Standard, Atex d ou Atex ia
Domaine d'utilisation:
Tout type d'application
Il se compose de :
- Un boîtier d'indication (base aluminium peint ou acier inoxydable) dans lequel sont montés le cadran indicateur et les contacts d'alarme : 1 ou 2 alarmes et/ou 1 transmetteur électronique.
- Un flotteur ou plongeur (base acier inoxydable ou selon nature du fluide sur demande).
- Un système de raccordement à la cuve à mesurer (bride ou raccord fileté) équipé deune tête contenant le système de liaison au boîtier indicateur.
En option : le 850 peut être monté en chambre avec des raccordements adaptés au process à contrôler.
PRINCIPE DE MESURE
L'appareil est monté verticalement. Le niveau du fluide est donné par le flotteur. Un système à équilibrage de forces, comprenant une masse de section constante suspendue à un ressort calibré (principe d'Archimède) permet de réaliser une large plage de mesure combinée entre l'échelle à mesurer et la densité du liquide. L'indication du niveau est transmise par l'accouplement magnétique à l'aiguille de visualisation sur le cadran gradué du boîtier indicateur et aux éléments d'alarmes ou de retransmission situés à l'intérieur du boîtier.
Matière : Inox
Densité : Mini : 0.6
Pression : Jusqu'à PN420
Température : -20°C à +250°C
Fluide : Tous liquides compatibles
Connexion Top : Taraudée à brides
Montage : Sur tube tranquiliseur ou chambre annexe
Mesure : Jusqu'à 4 mètres (selon densité)
Alarme : Jusqu'à 2 alarmes
Transmetteur : Standard, Atex d ou Atex ia
Domaine d'utilisation:
Tout type d'application
