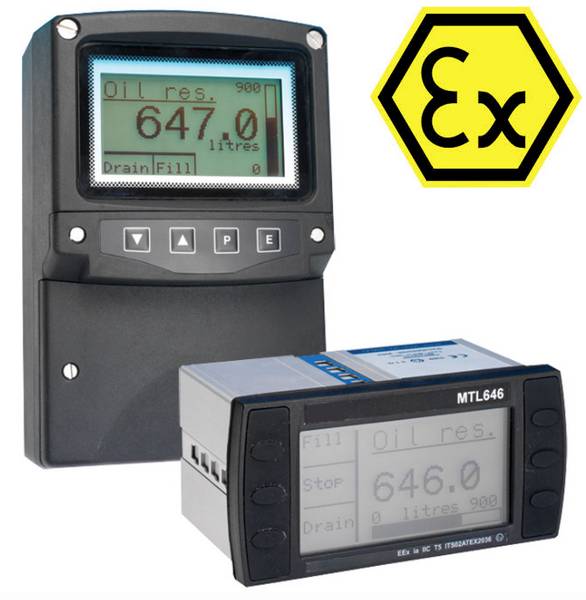

Ecrans indicateurs zone Atex facile à configurer - Gamme MTL646/647

Les affichages de texte MTL646 / 7 sont situés dans la zone dangereuse où ils affichent des données et des graphiques alphanumériques provenant d’un contrôleur hôte de zone de sécurité. La transmission est assurée par une liaison de données série traversant une interface d’isolement MTL5051. Ceci répond à un double objectif : isoler l’indicateur IS et convertir les données série RS232 ou RS422 au niveau du signal MTL, et vice versa. La communication bidirectionnelle permet aux opérateurs d’accuser la réception des messages et de demander une action de traitement si nécessaire. Une alarme sonore ou visuelle peut être connectée pour attirer l’attention des opérateurs.
Caractéristiques générales de l’affichage de texte MTL ATEX

• Localisation Zone 0, 1 ou 2
• Écran :

Type : 120×64 pixel liquid crystal
Taille : 86,5x45mm
Rétroéclairage : alimenté en série
Caractères : ASCII, 5 tailles de police, chacun paramétrable par ordinateur
Écran caché : peut être utilisé à tout moment et s’afficher si besoin
Longueur du câble d’échange : 5m

• Sorties

Deux logiciels contrôlent les commutations
Contact : un seul pôle isolé qui change d’état
R on moins que 5Ω + 0,7V
R off plus que 1MΩ
Paramètres IS : Ui=28Vdc, li=200mA, Pi=0,85W

• Données

Vitesse de transmission : 0.3, 0.6, 1.2, 2.4, 4.8, 9.6, ou 19.2 kbps
Câble entre l’isolateur et MTL646/647 : 100m max à 9.6kbps (dépend de la configuration et du type de câble, se référer aux instructions du manuel)
Format: 1 ou 2 stop bits, pairs, impairs ou bit de parité, 7 ou 8 bits de données
Protocole : MTL646/647 ou MTL643/644

• Contrôles

Panneaux avant :
MTL646 : 6 boutons-pressions qui peuvent être paramétrés par un logiciel
MTL647 : 4 boutons pressions qui peuvent être paramétrés par un logiciel
Chaque fonction du bouton peut être affichée à l’écran, chaque bouton peut être désactivé
Commutateurs externes : les contrôles peuvent être transmis à 6 commutateurs externes, les boutons du panneaux avant sont désactivés

• Environnement :

Température d’utilisation : -20°C à 60°C (certifié pour un usage à -40°C)
Humidité : 95% à 40°C
Boîtier : Avant IP65 / Arrière IP20

• Terminaux : Enlevables avec un tournevis cruciforme pour 0,5 à 1,5mm 2 câbles.

• Poids MTL646 0,7kg / MTL647 1,6kg
