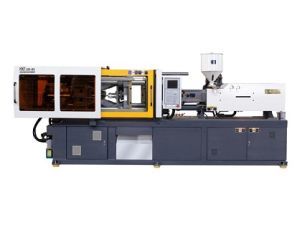

Machines de moulage par injection HX(*) 188
Se renseigner PDF Vidéo
Description
La machine de moulage du plastique par injection HX 188 se compose principalement d'un système de serrage, un système hydraulique, un système de chauffage et un système de contrôle. Sa vitesse d'injection est de 1000 m/s. Par rapport aux machines à pompe variable et aux machines à servomoteur, la presse d'injection HX 188 est caractérisée par sa capacité à endurer une haute pression d'injection. Elle est contrôlée par ordinateur afin d'atteindre une haute précision et une qualité supérieure.
Pourquoi les clients choisissent-ils notre machine de moulage par injection?
Composants de la machine de moulage du plastique par injection HX 188
Paramètres de la machine de moulage du plastique par injection HX 188
Modèle: Hx(*)188/630
Table des paramètres techniques
A
B
C
Unité d'injection
Diamètre de la vis
mm
40
45
48
Rapport longueur/diamètre de la vis
L/D
24.7
22
20.6
Capacité d'injection (théorique)
cm3
282
358
407
Poids d'injection (Ps)
g
262
330
378
Pression d'injection
MPa
224
176
155
Taux d'injection
g/s
100
126
144
Capacité de plastification
g/s
14
19
23
Vitesse de la vis
rpm
160
Unité de serrage
Force de serrage
KN
1880
Course d'ouverture
mm
450
Hauteur maximale du moule
mm
530
Hauteur minimum du moule
mm
180
Espace entre les armatures (l × H)
mm
510 × 460
Force d'éjecteur
KN
45
Course d'éjecteur
KN
130
Nombre d'éjecteurs
n
5
Autres
Pression de la pompe
MPa
16
Puissance du moteur
KW
15
Puissance de chauffage
KW
10.7
Dimensions de la machine (L × l × H)
m
5.39 × 1.38 × 2.08
Poids de la machine
t
5.3
Capacité du réservoir de carburant
L
272
Composants de la machine de moulage du plastique par injection HX 188
1. Système hydraulique
Sa pompe à huile est conforme aux normes internationales, et ses vannes de régulation présentent une performance exceptionnelle de résistance à la pression. Ces deux caractéristiques confèrent à la machine grande précision, stabilité, fiabilité et durabilité. Le système hydraulique ne génère que peu de bruit lors du fonctionnement, ce qui est respectueux de l'environnement.
2. Unité de serrage
(1) L'unité de serrage de la machine de moulage du plastique par injection HX 188 est équipée d'un double système de bascule à 5 points.
(2) Dans un souci d'endurance fiable, une armature de pré-tension spéciale est installée.
(3) Elle est configurée avec des dispositifs mécaniques et électriques, des dispositifs de sécurité hydrauliques, des dispositifs de protection du moule à basse pression, des dispositifs de positionnement mécanique du moule et une glissière réglable à cheval sur des pistes en acier trempé pour soutenir le plateau mobile.
(4) L'ouverture / fermeture du moule multi-étapes est flexible, ainsi que le contrôle de la pression ou de la vitesse.
3. Unité d'injection
(1) Pour l'unité d'injection de la machine de moulage du plastique par injection HX 188, un système d'injection à double cylindre est spécialement installé afin de maintenir l'équilibre.
(2) Au cours du processus de plastification, on peut réaliser simultanément un contrôle multi-étapes de la pression, de la vitesse et de la durée.
(3) Elle est dotée d'une fonction de surveillance et d'une fonction de prévention du démarrage à froid de la plastification.
(4) La glissière de trémie a été délicatement conçue pour une alimentation flexible.
(5) La protection de purge est équipée d'un verrouillage de fin de course.
(6) La machine de moulage du plastique par injection HX 188 adopte un aluminium anti-dérapant pour la construction du couvercle de l'unité d'injection.
(7) Un contrôleur PID est utilisé pour contrôler avec précision la température.
(8) Le fonctionnement de l'unité d'injection est vérifié par un contrôle du retour de pression de la vis de plastification.
4. Système de contrôle
(1) Des composants hydrauliques et électriques importés de haute qualité sont adoptés pour garantir la précision du contrôle.
(2) Pour la machine de moulage du plastique par injection HX 188, le système de contrôle affiche une fonction de stockage massif des données: il peut stocker les informations de 120 moules.
(3) Un écran couleur LCD 8 ou 10 pouces est également installé pour un meilleur suivi.
(4) Des ventilateurs de refroidissement sont installés dans l'armoire de commande.
(5) La porte de l'armoire est configurée avec deux serrures et un sectionneur principal.
(6) Une lampe d'avertissement est appliquée.
(7) Un contrôle PID de la température du baril et de la buse est adopté.
