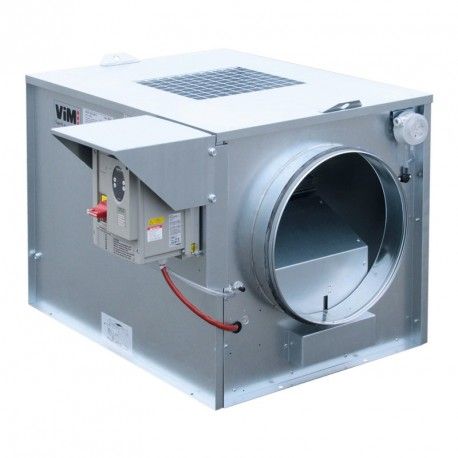

Hucf eco pr - caisson de ventilation - vim - 12 000 m3/h

HUCF ECO PR
Caissons d'extraction C4 régulés
Transmission - Action < 12 000 m3/h
Tailles 045/080/110 - Conformes ErP - UVNR - Variateur de vitesse intégré Tailles 025/055 Non conforme ErP - UVNR - Arrêt de gamme

• Pression constante

• Réduction du niveau sonore

• Monophasé ou triphasé

• Maintenance facilitée, moto-ventilateur extractible

Application
Extraction d'air.
Installation en intérieur ou extérieur.
Agréé 400°C 1/2h catégorie C4 - PTO non raccordée.

• VMC en habitat collectif - agrément 400°C 1/2h.
• VMC en locaux tertiaires - agrément 400°C 1/2h.

Reprise d'air en locaux tertiaires - sans agrément.
Non agréé - PTO raccordée.
Débits de 250 à 12 000 m3/h.
3 tailles : 045 / 080 / 110.
2 versions : variateur alimenté en monophasé 230V ou triphasé 400V.
2 configurations :

• L : aspiration et refoulement en ligne.
• D : double aspiration horizontale et refoulement vertical.

Avec INTZ + BDEZ : interrupteur + dépressostat.
Construction

• Caisson réalisé en tôle d'acier galvanisé avec pattes de levage.
• Variateur de fréquence pré-câblé IP55 monté cablé sur le caisson équipé d'un interrupteur de proximité cadenassable (INTZ) et d'un capteur de pression électronique. Montage sur charnières pour accès rapide au panneau de visite.
• Alimentation variateur mono 230V, sortie moteur tri 230V.
• Alimentation variateur tri 400V, sortie moteur tri 400V.
• BDEZ : dépressostat monté, raccordé aérauliquement, réglé d'usine à
• 80 Pa, non modifiable.
• Piquages de raccordement avec joints d'étanchéité classe D.

Ventilateur

• Ensemble moto-ventilateur monté sur glissières, permet une extraction latérale rapide pour faciliter l'entretien.
• Ventilateur double ouïes à action en acier galvanisé monté sur plots.
• Transmission poulie / courroie (courroie de rechange dans le caisson).

Motorisation

• Moteur à pattes B3, IP55, classe F, 1 vitesse 4 pôles, triphasé 230/400V, 50Hz, IE3, protection thermique intégrée à contact fermé au repos (PTO). A raccorder pour une utilisation en reprise d'air dans les locaux tertiaires (non 400°C 1/2h).
