Hp201-vl-multi -nœuds

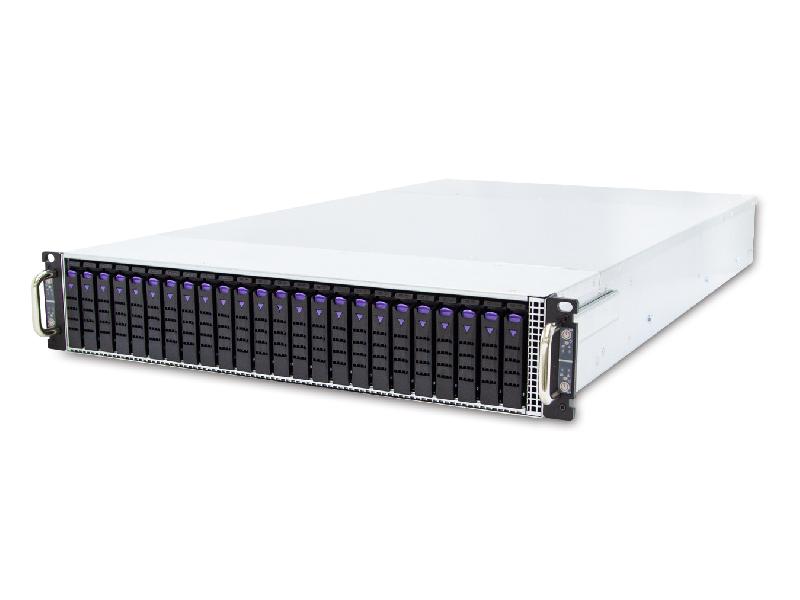

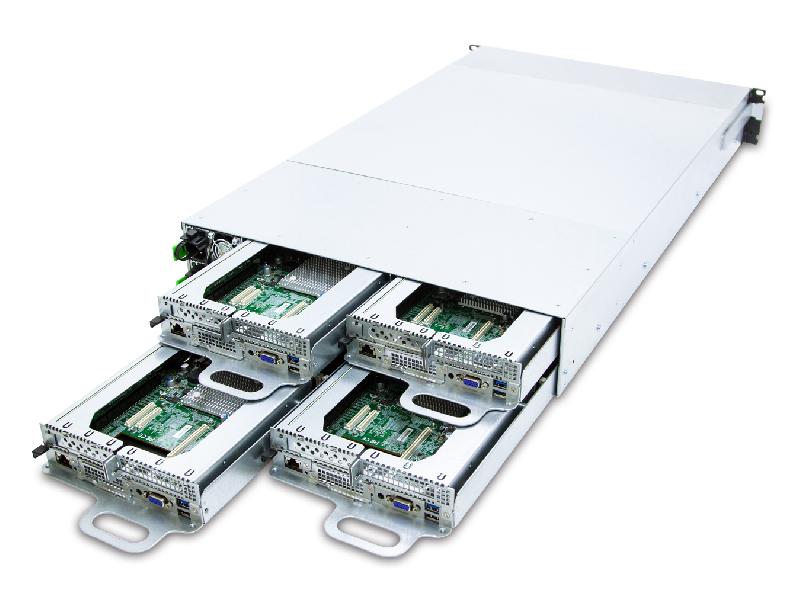

HP201-VL est une solution de serveur de stockage hybride 2U à 4 nœuds avec 24 baies NVMe 2,5 pouces + 8 baies SATA 2,5 pouces. Il est livré avec 4x AIC Vela MB prend en charge deux processeurs évolutifs Intel® Xeon® (Cascade Lake Refresh / Cascade Lake / Skylake). Jusqu'à 3 cartes d'extension PCIe X16 pour l'extension réseau / HBA / RAID…. Il a la conception optimisée pour les applications hyper-convergées. Déploiement flexible / mise à l'échelle d'un nœud à la fois et transfert facile des logiciels hérités dans le service cloud.
• Le serveur de stockage hybride 2U à 4 nœuds prend en charge 24 baies de disque 2,5 pouces remplaçables à chaud pour les SSD NVMe (U.2)
• Prend en charge les processeurs évolutifs Intel® Xeon® de 2e génération (Cascade Lake Refresh / Cascade Lake / Skylake)
• Optimisation de l'utilisation de le nombre de mémoire, de cartes d'extension et de disques dans un seul système
• Contrôleur de gestion de la
carte mère intégré pour la gestion du système et le contrôle IPMI • 3 x extensions PCIe x16 sur chaque nœud
• Flux d'air avant-arrière et ventilateurs redondants faciles à remplacer pour fournir une solution optimale conditions thermiques
• Personnalisable pour répondre à vos besoins
Dimensions (L x P x H)
• mm: 438 x 780 x 87,5
• pouces: 17,2 x 30,7 x 3,5
Carte mère (par nœud)
Nom de code - Vela
Processeur (par nœud)
Prise en charge des processeurs:
• Processeurs évolutifs Intel® Xeon® (Cascade Lake Refresh / Cascade Lake / Skylake)
• Prend en charge le CPU TDP jusqu'à 165W
* Veuillez contacter le support technique AIC pour plus d'informations / détails sur les processeurs optimisés et le système spécialisé.
Type de prise: prise P0 (prise LGA-3647)
Prise en charge du chipset (par nœud)
Intel® Lewisburg série C620 PCH
Mémoire système (par nœud)
• 6 x canaux mémoire par CPU, 2 canaux avec 2DPC + 4 canaux avec 1DPC
• Prise en charge de 16 emplacements DIMM: DDR4 2933/2666/2400 MHz RDIMM / LRDIMM
• Prise en charge de la mémoire persistante Intel® Optane - DC (Apache Pass)
Panneau avant
Nœud marche / arrêt
LED
• État d'alimentation du nœud
• ID système
• Alerte BMC
Baies de lecteur
Externe: 24 x 2,5 pouces remplaçables à chaud (6 x NVMe par nœud)
Interne: 8 x 2,5 "remplaçables à chaud (2 x SATA par nœud) (en option)
2 x M.2 (NGFF) / M-Key / 2280 / Prend en charge SATA ou PCIe x2
Fond de panier
1 x fond de panier NVMe / SAS / SATA à 24 ports avec connecteurs haute densité pour ponter la carte de montage
Slots d'extension (PCIe 3.0)
• 2 x16 slots (LP)
• 1 x16 OCP Mezzanine V2.0
* Veuillez contacter le support technique AIC pour plus d'informations / détails sur la carte OCP.
Carte de montage (incluse)
• RC-PE1U02-Z2: 1 emplacement PCIe x16
• RC-PE1U18-TY: 1 emplacement PCIe x16
BIOS système
Type de BIOS: BIOS UEFI Insyde
Caractéristiques du BIOS:
• ACPI
• PXE
• WOL
• Récupération de perte AC
• Interface IPMI KCS
• SMBIOS
• SRIOV
• Redirection de console série • Spécification de la cabine
BIOS
• Mode de récupération du BIOS
• iSCSI
• TPM
Appareils embarqués
SATA / NVMe:
solution sur puce Intel ® Lewisburg PCH
• 2 x SATA 6,0 Gb / s (par 2 x SATA 7 broches)
• 8 x SATA 6,0 Gb / s par emplacement de périphérie pour extension
• RAID 0, 1, 5, 10 prise en charge par Intel RSTe
BMC:
Processeur de gestion graphique et de gestion à distance Aspeed AST2500 Advanced PCIe
• Contrôleur de gestion de la carte mère
• Interface de plateforme intelligente 2.0 (IPMI 2.0)
• iKVM, redirection de média, IPMI sur LAN,
série sur LAN
• Prise en charge SMASH
• HTML5
• Redfish
Contrôleurs réseau:
• Via l'extension de carte mezzanine OCP / slots PCIe
• Realtek RTL8211E GbE Ethernet pour port de gestion dédié BMC
Graphiques:
Processeur graphique et de gestion à distance Aspeed AST2500 Advanced PCIe •
Contrôleur PCIe VGA / 2D
• 1920 x 1200 à 60 Hz 32 bpp

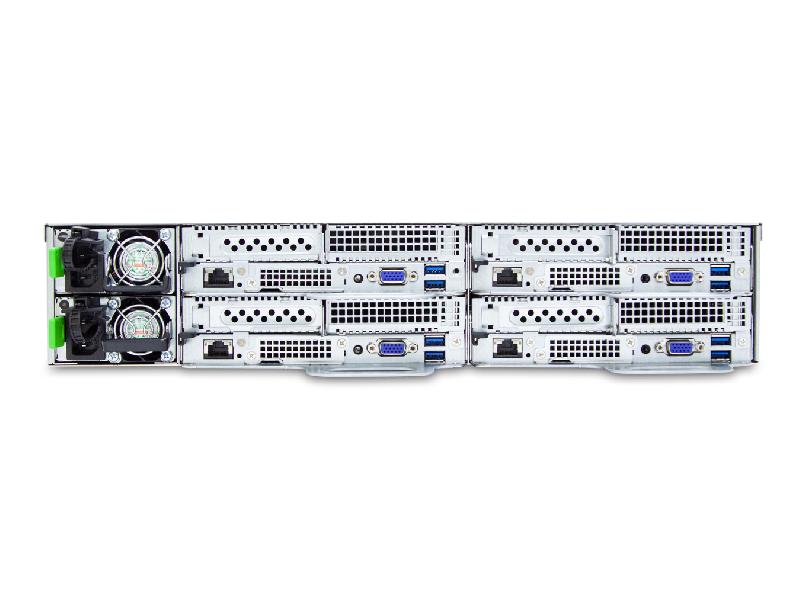

E / S arrière (par nœud)
LAN:
1 x RJ45 dédié à la gestion BMC
USB: 2 x USB 3.0
VGA: 1 x port VGA DB-15 externe
Port série:
1 x port COM externe par prise téléphonique 3,5 mm
Prise en charge du TPM
2.0 à bord
Source de courant
1600W 1 + 1 alimentation redondante 80+ Platinum
• ENTRÉE CA: 200 ~ 240V, 50 / 60Hz, 12A (sauf Chine / Taiwan)
• ENTRÉE CA: 200 ~ 240V, 50 / 60Hz, 10A (pour la Chine / Taïwan)
2000W 1 +1 alimentation redondante 80+ Platinum (BTO)
• ENTRÉE CA: 200 ~ 240V, 50 / 60Hz, 15A
• Type de prise: C20 (Type de cordon d'alimentation: C19)

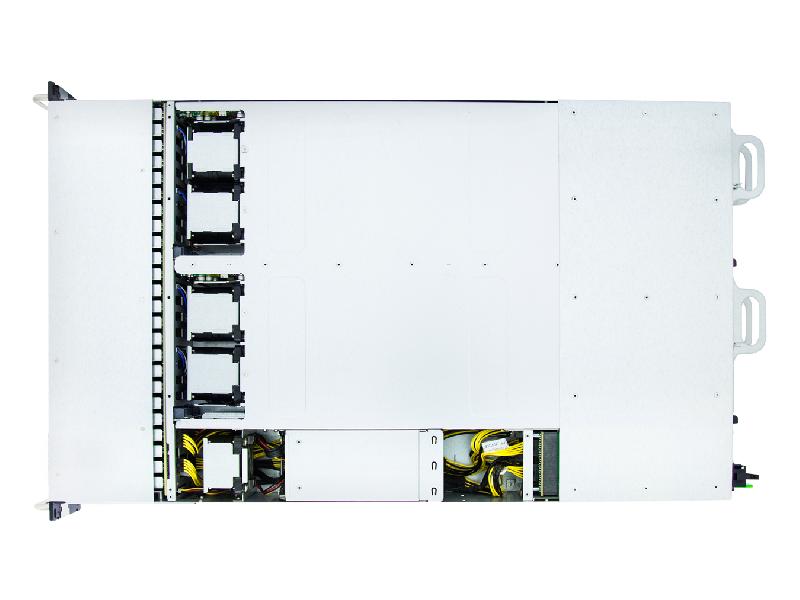

Refroidissement du système
• 4 ventilateurs 60x56 mm à remplacement facile
• 1 ventilateur 60x38 mm à remplacement facile
La gestion du système
• Contrôleur de gestion de la carte mère •
Interface de plate-forme intelligente 2.0 (IPMI 2.0)
• iKVM, redirection de média, IPMI sur LAN, série sur LAN
• Prise en charge SMASH
Spécifications environnementales
• Température de stockage: -10 ° C (14 ° F) ~ 60 ° C (140 ° F)
• Température de fonctionnement: 0 ° C (32 ° F) ~ 35 ° C (95 ° F)
• Humidité de fonctionnement de stockage: 5% ~ 95% sans condensation
Poids brut (avec bloc d'alimentation et rail)
• kg: 36
• livres: 79,4
Dimensions de l'emballage (L x P x H)
• mm: 605 x 1160 x 320
• pouces: 23,6 x 45,2 x 12,5
Montage
Standard: glissière de 28 po sans outil
