Hontzsch - débitmètres massiques - th industrie - plage de mesure 0.2 à 200 nm/s
Description
Débitmètre massique Thermique HONTZSCH
Le débitmètre massique thermique mesure la vitesse et le débit d'air et de gaz. Il est indifférent aux variations de température et de pression. Sa plage de mesure est de 0.2 à 200 Nm/s et jusqu'à 16 bars . Il existe en version transmetteur avec des sorties analogiques (4-20mA) et impulsion ou en équipement portable avec le flowtherm NT.
DESCRIPTION
Höntzsch a développé un instrument de mesure de vitesse, de débit et de température d'air destiné à une large gamme d'applications. Il est capable de mesurer des vitesses jusqu'à 200 Nm/s à des pressions allant jusqu'à 16 bar. Insensible aux variations de pressions et de température, le capteur massique thermique (principe du film chaud) permet de réaliser des mesures de vitesses proportionnelles aux débits massiques.
L'anémomètre massique thermique est prévu pour fonctionner sur des gaz propres et sans condensat. L'étalonnage du capteur se fait par rapport à la composition de votre mélange. Il est donc nécessaire d'avoir une application stable et de connaitre ses caractéristiques.
Il est étalonné dans des conditions normales ( 21°C et 1 bars ). Le signal de sortie est donc en Nm/s ou en Nm3/h. Par calcul nous pouvons obtenir le débit ou la vitesse réel dans les conditions de services.
Différents modèles d'anémomètre / débitmètre massique thermique TA10 sont disponible :
Modèles à insertions : (diamètre de sonde de 10 mm)
Modèles en ligne : Pour adaptation sur gaine existante à partir de 8 mm de diamètre intérieur. (manchette de mesure)
Les anémomètres et débitmètres TA de Hontzsch s'associent avec 2 différents transmetteurs selon l'application :
Les transmetteurs associés aux capteurs de mesure de vitesse et/ou de débit massique thermique proposent selon les modèles des sorties analogiques (4-20mA) et des protocoles de communication RS232, M-BUS, HART et RS485.
La configuration des transmetteurs et par conséquent des capteurs de vitesse ou de débit massique thermique TA10 de Höntzsch peut se faire par l'intermédiaire du logiciel de configuration Ucom
Caractéristiques techniques du capteur massique thermique Hontzsch :
Type de mesure : Massique thermique
Gamme de mesure : 0,2...200Nm/s
Température de fonctionnement : -10...+140°C
Surpression maximum :16 bar
Incertitude :v<40Nm/s=(± 2% lecture)+(±0,02m/s) ; v>40Nm/s=±2,5%
Matériaux de fabrication :inox 316Ti
Diamètre d'insertion mini. :32 mm
Version ATEX - ADF :
ATEX 3G, 3D, 1/2G et 1/2D (zone 0/1/2 et 20/21/22) (optionnel)
Caractéristiques techniques des transmetteurs Hontzsch :
Sortie analogique 4-20mA proportionnelle au débit normal
Sortie impulsion et relais
Communication HART
Interface PC RS232
Sortie M-Bus
Degré de protection IP65 ou IP68
Alimentation 24V
Caractéristiques de l'instrument portable NT FLOWTHERM :
Enregistrement jusqu'à 40 000 valeurs
Interface USB pour la configuration et la récupération de données
Sortie analogique 0-10 V disponible
Autonome ou sur secteur
Il rend possible la connexion supplémentaire d'un capteur de pression et de température pour des mesures dans les conditions normales / services (en fonction du capteur)
Le débitmètre massique thermique mesure la vitesse et le débit d'air et de gaz. Il est indifférent aux variations de température et de pression. Sa plage de mesure est de 0.2 à 200 Nm/s et jusqu'à 16 bars . Il existe en version transmetteur avec des sorties analogiques (4-20mA) et impulsion ou en équipement portable avec le flowtherm NT.
DESCRIPTION
Höntzsch a développé un instrument de mesure de vitesse, de débit et de température d'air destiné à une large gamme d'applications. Il est capable de mesurer des vitesses jusqu'à 200 Nm/s à des pressions allant jusqu'à 16 bar. Insensible aux variations de pressions et de température, le capteur massique thermique (principe du film chaud) permet de réaliser des mesures de vitesses proportionnelles aux débits massiques.
L'anémomètre massique thermique est prévu pour fonctionner sur des gaz propres et sans condensat. L'étalonnage du capteur se fait par rapport à la composition de votre mélange. Il est donc nécessaire d'avoir une application stable et de connaitre ses caractéristiques.
Il est étalonné dans des conditions normales ( 21°C et 1 bars ). Le signal de sortie est donc en Nm/s ou en Nm3/h. Par calcul nous pouvons obtenir le débit ou la vitesse réel dans les conditions de services.
Différents modèles d'anémomètre / débitmètre massique thermique TA10 sont disponible :

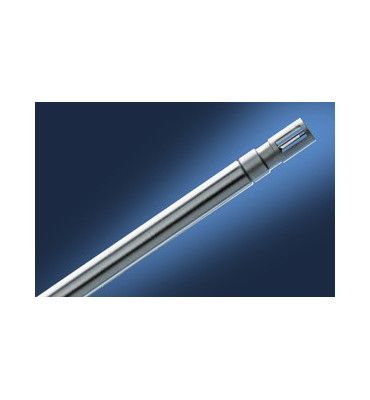

Modèles à insertions : (diamètre de sonde de 10 mm)
- ZG1B : Sonde avec sortie câble, à raccorder sur transmetteur.

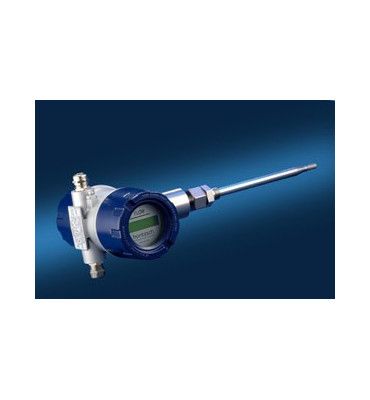

- ZG2B : Sonde avec boitier de raccordement (et transmetteur intégré en option)
- TA10/15 : Sonde avec boitier ADF intégré (ATEX) intégré.
- TA10C : Modèle spécialement fait pour la mesure de flux laminaire, en salle blanche.
Modèles en ligne : Pour adaptation sur gaine existante à partir de 8 mm de diamètre intérieur. (manchette de mesure)
- TADI : Manchette de mesure avec ou sans transmetteur intégré.
- TADI EX-D : Manchette de mesure avec boitier ADF pour application ATEX

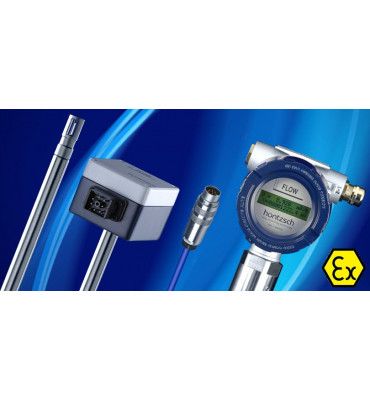

Les anémomètres et débitmètres TA de Hontzsch s'associent avec 2 différents transmetteurs selon l'application :
- U10A : Transmetteur pour sonde standard
- U15EX : Pour applications avec sonde ATEX.
Les transmetteurs associés aux capteurs de mesure de vitesse et/ou de débit massique thermique proposent selon les modèles des sorties analogiques (4-20mA) et des protocoles de communication RS232, M-BUS, HART et RS485.
La configuration des transmetteurs et par conséquent des capteurs de vitesse ou de débit massique thermique TA10 de Höntzsch peut se faire par l'intermédiaire du logiciel de configuration Ucom
Caractéristiques techniques du capteur massique thermique Hontzsch :
Type de mesure : Massique thermique
Gamme de mesure : 0,2...200Nm/s
Température de fonctionnement : -10...+140°C
Surpression maximum :16 bar
Incertitude :v<40Nm/s=(± 2% lecture)+(±0,02m/s) ; v>40Nm/s=±2,5%
Matériaux de fabrication :inox 316Ti
Diamètre d'insertion mini. :32 mm
Version ATEX - ADF :
ATEX 3G, 3D, 1/2G et 1/2D (zone 0/1/2 et 20/21/22) (optionnel)
Caractéristiques techniques des transmetteurs Hontzsch :
Sortie analogique 4-20mA proportionnelle au débit normal
Sortie impulsion et relais
Communication HART
Interface PC RS232
Sortie M-Bus
Degré de protection IP65 ou IP68
Alimentation 24V

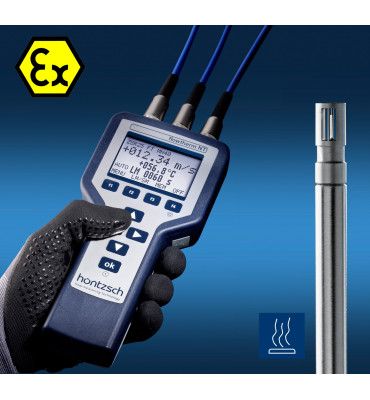

Caractéristiques de l'instrument portable NT FLOWTHERM :
Enregistrement jusqu'à 40 000 valeurs
Interface USB pour la configuration et la récupération de données
Sortie analogique 0-10 V disponible
Autonome ou sur secteur
Il rend possible la connexion supplémentaire d'un capteur de pression et de température pour des mesures dans les conditions normales / services (en fonction du capteur)
