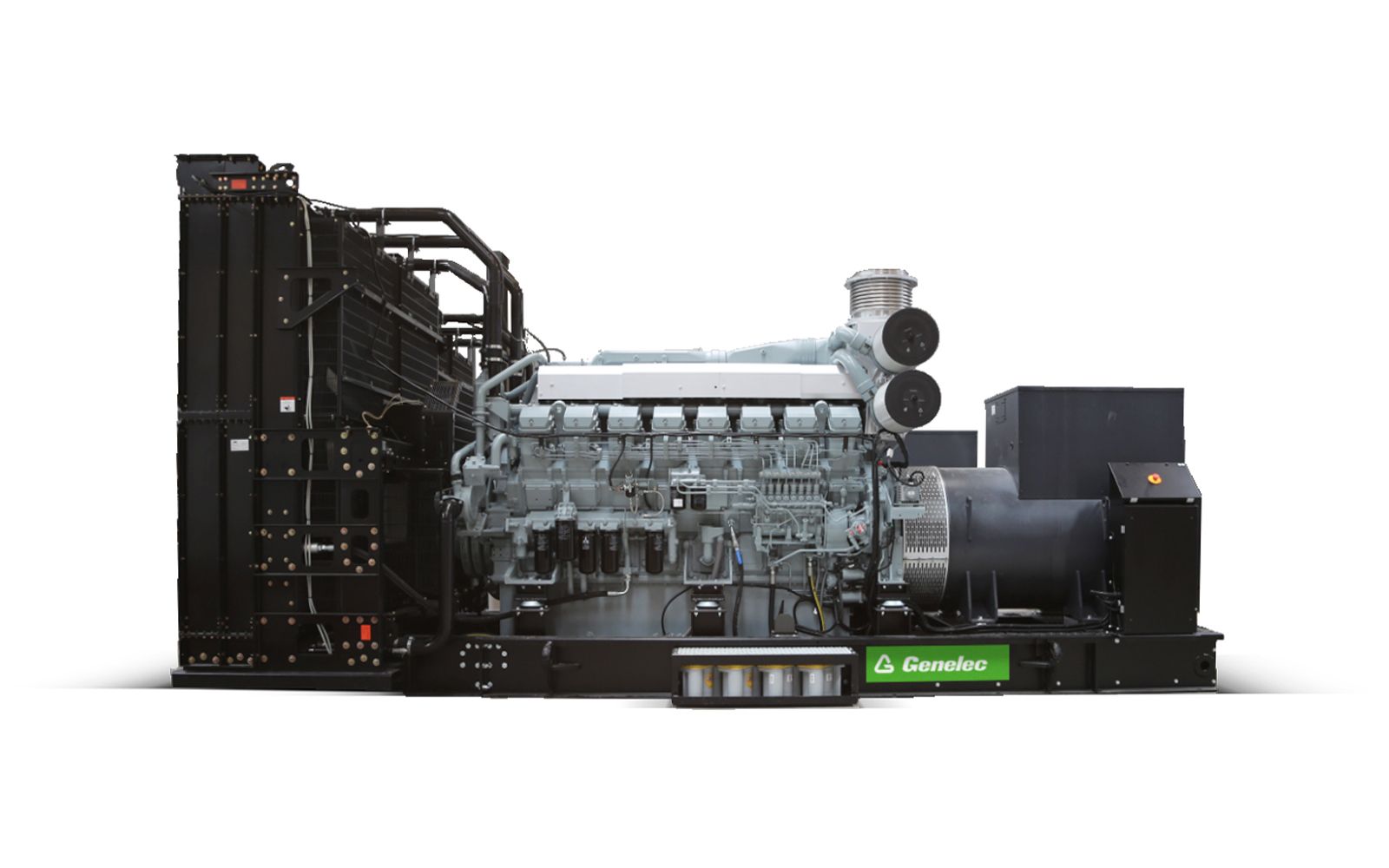

Gtw-2295 t5 50 hz triphasé groupe électrogène industriel - genelec -2284 kva

GTW-2295 T5
Groupe électrogène 2284 kVA Sur châssis Powered by: MITSUBISHI Alternateur: STAMFORD Triphasé | 50 Hz | Diesel |
Moteur

• Spécifications du moteur 1.500 r.p.m.
• Puissance nominale: 1899kW prp ; 2106kW standby
• Fabricant: MITSUBISHI

Modèle: S16R2 PTAW

• Type de moteur: Diesel 4 temps
• Type d'injection: Directe
• Type d´aspiration: turbocompressé avec aftercooler
• Cylindres, nombre et disposition: 16V
• Diamètre x course: 170 x 220 mm
• Cylindrée totale: 79,9 L
• Système de réfrigération: Eau
• Spécifications de l'huile moteur: API CF, SAE 15W40
• Ratio de compression: 14,0:1
• Consommation carburant ESP: 560,7 l/h
• Consommation carburant à 100% PRP: 500,2 l/h
• Consommation carburant à 75% PRP: 369,9 l/h
• Consommation carburant à 50 % PRP: 251,3 l/h
• Consommation carburant à 25 % PRP: 139,1 l/h
• Consommation d'huile à pleine charge: 0,8
• Capacité d´huile compris aux tubes, les filtres 290 L
• Quantité totale de liquide de refroidissement: 500 L
• Régulateur Type Electronique
• Filtre à air Type Sec
• Détecteur de température de l'huile
• Détecteur de faible niveau de réfrigérant
• Compensateur de gaz d'échappement
• Moteur Diesel
• 4 temps
• Refroidi par eau
• Démarrage électrique 24V
• Filtre à air standard
• Filtre à carburant standard
• Filtre à huile standard
• Radiateur avec ventilateur de soufflage
• Indicateurs haute température eau
• Indicateurs basse pression d'huile
• Régulation électronique
• Protection des parties chaudes
• Protection des parties mobiles
• Auto-excité, auto-régulé
• 4 pôles
• Régulation électronique (A.V.R.)
• Protection IP23
• Isolement classe H
• Commande électrique et de puissance, avec des dispositifs de mesures et des contrôleurs (selon les besoins et la configuration)
• Protection disjoncteur tétrapolaire
• Tableau de connexion câblé avec la protection de la sécurité (protection disjoncteur ouverte et alarme)
• Batterie sans maintenance et anti-explosion
• Coupe batterie
• Chargeur de batterie (inclus dans les panneaux de contrôle automatique)
• Résistance de préchauffage avec pompe monophasée
• Résistance de chauffage (en standard sur les panneaux de contrôle automatique)
• Batterie(s) de démarrage installée(s) (support inclus)
• Mise à la terre de l'installation électrique, avec connexion prévue pour piquet de terre (non fourni)
• Châssis en acier
• Bouton d'arrêt d'urgence
• Kit d'extraction d'huile du carter
• Antivibratoires

Alternateur

• Pôles: 4
• Type de connexion (standard): Etoile
• Type de couplage: S-00 21"
• Dégré de protection Isolement: Classe H
• Degré de protection mécanique (selon IEC-34-5): IP23
• Système d'excitation: Autoéxcité sans balais
• Régulateur de tension: A.V.R. (Electronique)
• Type de support: Monopalier
• Système de couplage: Disque flexible
• Type de revêtement: Standard( Impregnation sous vide)

Version
- Système électrique.

• Commande électrique et de puissance, avec des dispositifs de mesures et des contrôleurs (selon les besoins et la configuration)
• Tableau de connexion câblé avec la protection de la sécurité (protection disjoncteur ouverte et alarme)
• Batterie sans maintenance et anti-explosion
• Coupe batterie
• Protection disjoncteur tétrapolaire
• Chargeur de batterie (inclus dans les panneaux de contrôle automatique)
• Résistance de préchauffage avec pompe monophasée
• Résistance de chauffage (en standard sur les panneaux de contrôle automatique)
• Batterie(s) de démarrage installée(s) (support inclus)
• Mise à la terre de l'installation électrique, avec connexion prévue pour piquet de terre (non fourni)

- Version sur châssis.

• Châssis en acier
• Kit d'extraction d'huile du carter
• Bouton d'arrêt d'urgence
• Antivibratoires

Installation
- SYSTÈME D'ECHAPPEMENT.

• Température max. gaz échappement: 497 ºC
• Débit gaz échappement: 498 m3/min
• Contre-pression maximum admissible: 600 mm H2o
• Chaleur évacuée par le tuyau d'échappement: 615,26 KCal/Kwh

- QUANTITÉ D'AIR NECESSAIRE.

• Air nécessaire au maximum pour la combustion: 11280 m3/h
• Débit d'air ventilateur moteur: 38,6 m3/s
• Débit d'air du ventilateur de l'alternateur: 2,95 m3/s

- SYSTÈME DE MISE EN MARCHE.

• Puissance de démarrage: 7,5 x 2 kW
• Puissance de démarrage: 10,2 x 2 CV
• Batterie recommandée: 400 Ah
• Tension auxiliaire: 24 Vcc
• COURANT DE PIC DE DEMARRAGE: 1250 A
• COURANT NOMINAL DU MOTEUR DE DEMARRAGE: 400 A

- SYSTÈME DE CARBURANT

• Type de combustible: Diesel
• Pompe d'aspiration maximale de puissance: 75 mm Hg
• Pompe d'alimentation maximale de retour: 150 mm Hg
• Réservoir carburant: 450 L

Dimensions

• Longueur: 6.664 mm
• Hauteur: 2.519 mm
• Largeur: 2.200 mm
• Volume d'emballage maximum: 36,93 m3
• Poids avec radiateur et carter remplis: 16.440 kg
• Capacité du réservoir: 450 L
• Autonomie: 1 Heures
