Groupe pour applications commerciales et industrielles nx 0152p - 0812p

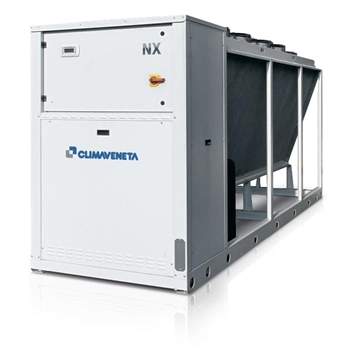

NX 0152P - 0812P
Groupe de production d'eau glacée avec source air pour installation en extérieur
39,2 - 227 kW
Unité d'extérieur pour la production d'eau glacée avec compresseurs hermétiques tournants de type Scroll dédiés pour l'utilisation de R410A, ventilateurs hélicoïdaux, batterie de condensation micro-channel avec tubes et ailettes en aluminium, échangeur à plaques soudo-brasées et détendeur thermostatique mécanique ou électronique, en fonction du modèle. La gamme est constituée d'unités équipées de deux compresseurs en configuration mono-circuit.
Version
K - Efficacité standard en version compacte
LN-K - Efficacité standard en version compacte et insonorisée
SL-K - Efficacité standard en version compacte et ultra insonorisée
CA - Classe d'efficacité énergétique A
LN-CA - Low Noise, Classe d'efficacité énergétique A
SL-CA - Super Low Noise, Classe d'efficacité énergétique A
Configurations
- - fonction de base
D - fonction récupération partielle de la chaleur de condensation
Caractéristiques
DÉTENDEUR ÉLECTRONIQUE DE SÉRIE
L'utilisation du détendeur électronique apporte de grands avantages en particulier en présence de variabilité de charge et dans les différentes conditions extérieures. Son introduction sur cette unité est le résultat de choix de projet poussés en matière de circuits frigorifiques et d'optimisation du fonctionnement dans de multiples conditions opérationnelles. Le détendeur électronique est standard pour toutes les versions CA à haute efficacité et optionnel pour les versions K.
BATTERIES MICRO-CHANNEL EN ALUMINIUM
Cette nouvelle gamme de groupes de production d'eau glacée utilise dans toutes les unités des batteries de condensation micro-channel en aluminium procurant des niveaux d'efficacité très élevés. Ceci permet d'utiliser une quantité de frigorigène moins importante par rapport aux batteries traditionnelles en cuivre, en garantissant un rapport entre le volume de frigorigène et la puissance frigorifique distribuée aux plus bas niveaux possibles, rendant ainsi cette gamme de produits unique dans son domaine de référence, tout en améliorant la durée de vie grâce à une plus grande résistance contre la corrosion due aux agents atmosphériques.
CLASSE D'EFFICACITÉ ÉNERGÉTIQUE A
Toute la gamme est disponible en classe d'efficacité énergétique A. NX/CA garantit pour toutes les configurations acoustiques de hauts niveaux d'efficacité grâce au surdimensionnement des surfaces d'échange et à une gestion rationnelle des batteries de ventilation.
GROUPE HYDRONIQUE INCORPORÉ
Le groupe hydronique incorporé en option rassemble les principaux composants hydrauliques ; disponible en différentes configurations avec une ou deux pompes, grande ou basse hauteur manométrique et accumulation par inertie
CHAMP DE FONCTIONNEMENT ÉLARGI
Plage de fonctionnement élargie : travail à plein régime garanti jusqu'à une température de l'air extérieur de 46°C et par paliers également au-delà de 50°C.
Controls
W3000 Base W3000SE Compact
Le contrôleur est disponible, en fonction du modèle, en deux formats : W3000 : contrôleur muni de clavier avec commandes fonctionnelles et d'un écran LCD complet en trois langues (italien et anglais plus une troisième langue au choix entre français, suédois, russe, allemand et espagnol) ; W3000SE : contrôleur muni de clavier avec commande fonctionnelle et d'un écran LCD complet qui permet de consulter et d'intervenir sur l'unité à l'aide d'un menu multilingue, avec sélection au choix de la langue directement dans le champ. Ce contrôleur est muni d'une horloge interne. Le contrôleur W3000 est caractérisé en général par ses fonctions évoluées et ses réglages propriétaires. Le clavier est muni de commandes fonctionnelles et d'un écran LCD complet qui permet la consultation et l'intervention sur l'unité via un menu à plusieurs niveaux, avec sélection au choix de la langue (avec menu multilingue dans le cas du W3000SE). La thermorégulation se base sur l'algorithme exclusif QuickMind, muni de logiques auto-adaptatives, fort utiles dans les systèmes présentant une faible quantité d'eau. En alternative, il est possible de définir des réglages proportionnelle ou proportionnelle-intégrale. Le diagnostic comprend une gestion complète des alarmes, avec les fonctions « boîte noire » (depuis PC) et historique alarmes (depuis l'afficheur ou également depuis PC), de façon à assurer une analyse efficace du comportement de l'unité (disponible uniquement dans le contrôleur W3000SE). Pour les systèmes composés de plusieurs unités, il est possible de procéder au réglage des ressources via des dispositifs propriétaires optionnels. Il est également possible de procéder à la comptabilisation des consommations et des performances. La supervision est réalisable à l'aide de différentes options, avec des dispositifs propriétaires ou avec l'intégration dans des systèmes de tierces parties au moyen des protocoles ModBus, Bacnet, Bacnet-over-IP, Echelon LonWorks. Compatibilité avec clavier de commande à distance (gestion jusqu'à 10 unités). La présence de l'horloge programmateur permet de créer un profil de fonctionnement contenant jusqu'à 4 jours type et 10 délais de temporisation (disponible uniquement dans le contrôleur W3000SE, sur demande dans le W3000). Pour le dégivrage, il est fait recours à une logique propriétaire de type auto-adaptative, caractérisée par le monitorage de plusieurs paramètres de fonctionnement et environnementaux. Ceci permet de réduire le nombre et la durée des dégivrages au profit de l'efficacité énergétique d'ensemble.
