![Grn - capteur de position angulaire - gefran - linéarité < ±0.5%fs_0](https://www.hellopro.fr/images/produit-2/3/8/1/grn-capteur-de-position-angulaire-gefran-linearite-05fs-8107183.jpg)

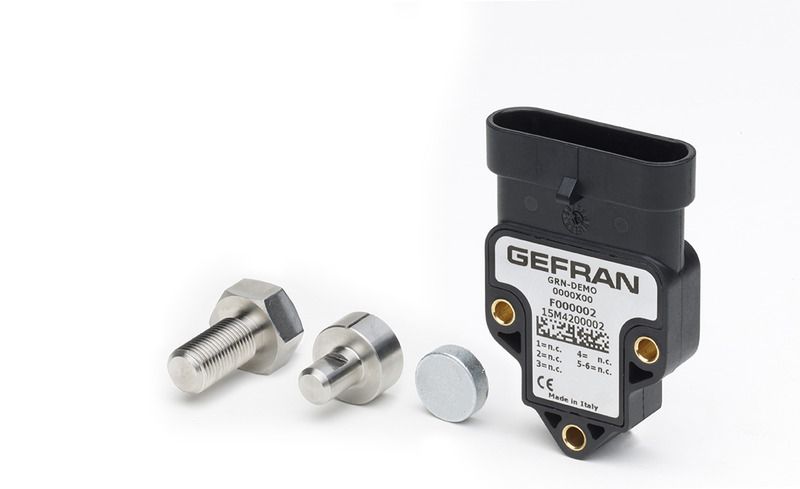

Grn - capteur de position angulaire - gefran - linéarité < ±0.5%fs
![Grn - capteur de position angulaire - gefran - linéarité < ±0.5%fs_0](https://www.hellopro.fr/images/produit-2/3/8/1/grn-capteur-de-position-angulaire-gefran-linearite-05fs-8107183.jpg)
Description
Principales fonctions et panoramique
CONFIGURE
DEMANDE
DE PRIX
DEMANDE
D'INFORMATIONS
Show grn mh sx
Show grn mh sx
Panoramique
Capteur angulaire pour des plages de mesure jusqu'à 360°, avec possibilité de programmer des versions analogiques par paliers de ±15°.
Technologie Hall sans contact pour une durée de vie utile pratiquement illimitée du capteur, grâce à l'absence d'usure de l'élément principal.
Les nombreuses configurations disponibles facilitent l'installation de ce produit sur les machines.
Le degré de protection IP élevé, la remarquable résistance aux chocs et aux vibrations ainsi que les performances en termes de compatibilité électromagnétique rendent ces produits particulièrement adaptés aux principales applications du secteur de l'hydraulique mobile.
Ils sont développés pour offrir une solution robuste et fiable dans des applications diverses : machines agricoles, engins de travaux publics et moyens de levage.
Description
Plage de mesure
Différentes valeurs ±180° en option, programmables par paliers de ±15° (UNIQUEMENT pour les versions analogiques).
Tension d'alimentation
+5Vcc (uniquement pour sortie 0.5..4.5Vdc), +9…+36Vcc (voir signal de sortie pour la tension d'alimentation droite)
Signal de sortie
0...10V; 4...20mA; 0,5...4,5V (sortie ratiométrique si alimenté à +5Vcc); sortie CANopen, SAE J1939
Connexions électriques
AMP Superseal 6P 282108-1 ; sortie câbles 18 AWG 1,65mm OD
Résolution et vitesse de rotation
12 bits (sortie analogique); 14 bits (sortie CANopen/SAE J1939); 120 tr/mn maximum
Linéarité
< ±0.5%FS
Température d'exploitation et coefficient de température
40°C ...+85°C (valeurs supérieures en option); dérive thermique < 50 ppm/°C
Vibrations
20g entre 10 Hz et 2000 Hz IEC 60068-2-6
Chocs
Impulsifs sur 3 axes ; 50g 11 ms IEC 60068-2-27
Compatibilité électromagnétique
2014/30/UE Compatibilité Electromagnétique (EMC)
Durée de vie utile
Virtuellement sans usure, grâce à l'utilisation d'un aimant permanent extérieur
Degré de protection IP
IP67 - IPX9K avec connecteur d'accouplement femelle installé AMP282090-1 (version GRN-A) et IP68 (version GRN-F)
Matériau de construction du corps du transducteur
PBT
CONFIGURE
DEMANDE
DE PRIX
DEMANDE
D'INFORMATIONS
Show grn mh sx
Show grn mh sx
Panoramique
Capteur angulaire pour des plages de mesure jusqu'à 360°, avec possibilité de programmer des versions analogiques par paliers de ±15°.
Technologie Hall sans contact pour une durée de vie utile pratiquement illimitée du capteur, grâce à l'absence d'usure de l'élément principal.
Les nombreuses configurations disponibles facilitent l'installation de ce produit sur les machines.
Le degré de protection IP élevé, la remarquable résistance aux chocs et aux vibrations ainsi que les performances en termes de compatibilité électromagnétique rendent ces produits particulièrement adaptés aux principales applications du secteur de l'hydraulique mobile.
Ils sont développés pour offrir une solution robuste et fiable dans des applications diverses : machines agricoles, engins de travaux publics et moyens de levage.
Description
Plage de mesure
Différentes valeurs ±180° en option, programmables par paliers de ±15° (UNIQUEMENT pour les versions analogiques).
Tension d'alimentation
+5Vcc (uniquement pour sortie 0.5..4.5Vdc), +9…+36Vcc (voir signal de sortie pour la tension d'alimentation droite)
Signal de sortie
0...10V; 4...20mA; 0,5...4,5V (sortie ratiométrique si alimenté à +5Vcc); sortie CANopen, SAE J1939
Connexions électriques
AMP Superseal 6P 282108-1 ; sortie câbles 18 AWG 1,65mm OD
Résolution et vitesse de rotation
12 bits (sortie analogique); 14 bits (sortie CANopen/SAE J1939); 120 tr/mn maximum
Linéarité
< ±0.5%FS
Température d'exploitation et coefficient de température
40°C ...+85°C (valeurs supérieures en option); dérive thermique < 50 ppm/°C
Vibrations
20g entre 10 Hz et 2000 Hz IEC 60068-2-6
Chocs
Impulsifs sur 3 axes ; 50g 11 ms IEC 60068-2-27
Compatibilité électromagnétique
2014/30/UE Compatibilité Electromagnétique (EMC)
Durée de vie utile
Virtuellement sans usure, grâce à l'utilisation d'un aimant permanent extérieur
Degré de protection IP
IP67 - IPX9K avec connecteur d'accouplement femelle installé AMP282090-1 (version GRN-A) et IP68 (version GRN-F)
Matériau de construction du corps du transducteur
PBT
