Grilles de criblage

8 produits trouvés
Une grille de criblage sert à séparer un ensemble de fragments de matériau en deux ou en plusieurs parties en fonction de leur taille. Vendue entre 350 et 2500€, elle permet le filtrage des particules :
  • d'origine végétale comme les farines et grains,
  • d'origine minérale comme les roches fragmentées et granulats,
  • d'origine artificielle comme les équipements manufacturés.
Les principales marques spécialisées dans la fabrication et la distribution de grilles pour crible comprennent Isenmann, Giron et Major Europe SA.
voir plus
loading
Grilles harpées de criblage - iseveno

Grilles harpées de criblage - iseveno

Vendu et fabriqué par : ISENMANN
Demander un devis

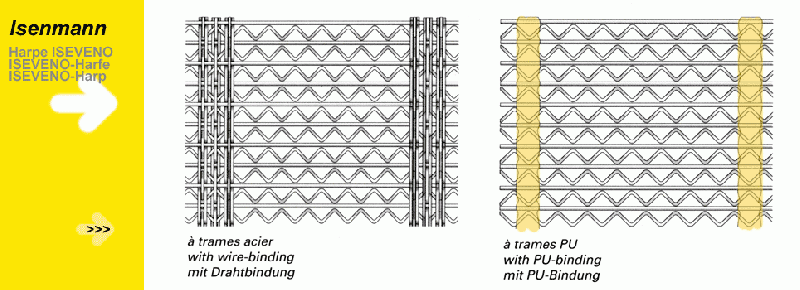

Les toiles Harpe ISEVENO sont constituées par un fil ondulé horizontal et un fil droit disposés en alternance et maintenus par des fils de trame en acier ou par du polyuréthane moulé formant ...

Steinhaus - grilles métalliques serpenti/serpentiplast

Steinhaus - grilles métalliques serpenti/serpentiplast

Vendu par : SIEBTECHNIK TEMA
Demander un devis

Grilles métalliques en fils ronds, ondulés dans le plan de criblage, en acier à ressort ou résistance à la corrosion, avec mailles carrées en diagonal comme: - cribles à tension - cribles ...

Grilles r forme e

Grilles r forme e

Vendu et fabriqué par : ISENMANN
Demander un devis

La particularité des grilles R est que le fil de chaîne, ainsi que le fil de trame sont estampés, à l'inverse des grilles NORMA. Les encoches permettent un blocage parfait assurant à la grille ...

Grilles à double encochage forme c

Grilles à double encochage forme c

Vendu et fabriqué par : ISENMANN
Demander un devis

Ce type de toile se caractérise par un encochage prononcé et court des fils de chaîne et des fils de trame ne formant une intersection qu'après le x - ième croisement conformément à la maille ...

Grilles harpées de criblage - iserpal

Grilles harpées de criblage - iserpal

Vendu et fabriqué par : ISENMANN
Demander un devis

Les toiles Harpe ISERPAL sont constituées de fils ondulés côte à côte maintenus par des fils de trame en acier ou par du polyuréthane antiabrasion moulé de telle manière à obtenir une ...

Grilles de criblage  isegum

Grilles de criblage isegum

Vendu et fabriqué par : ISENMANN
Demander un devis

Les grilles ISEGUM, grâce à leurs spécificités techniques, sont conçues pour la classification des minéraux de toute sorte. - La fabrication spécifique et individuelle des grilles ISEGUM ...

Grilles de criblage en caoutchouc - isegum

Grilles de criblage en caoutchouc - isegum

Vendu par : ISENMANN     Fabriqué par : ISEGUM
Demander un devis

Les grilles ISEGUM, grâce à leurs spécificités techniques, sont conçues pour la classification des minéraux de toute sorte. La fabrication spécifique et individuelle des grilles ISEGUM permet ...

Grilles harpées

Grilles harpées

Vendu et fabriqué par : ISENMANN
Demander un devis

La particularité des grilles harpées est que les fils de chaîne droits ou ondulés ne sont reliés entre eux que par des entr'axes plus ou moins importants. Cela permet d'obtenir sur chacun des ...

À quoi sert une grille de criblage ?

grille ou toile de criblage
Une grille ou toile de criblage est utilisée dans le domaine de la préparation mécanique des minerais pour :
  • Composer des classes granulométriques de charbon et de granulats (sable, graviers) selon des exigences commerciales ;
  • Améliorer l'efficacité d'une opération de traitement physique comme la gravimétrie ou physico-chimique comme la flottation ;
  • Éliminer les fragments les plus petits pour ensuite les traiter ultérieurement ;
  • Regrouper les matériaux les plus grands pour corriger une fragmentation insuffisante.

Comment fonctionne une grille pour crible ?

Le principe de fonctionnement de la grille pour crible s’apparente à un procédé de tamisage. Les différents matériaux à tamiser sont projetés sous l'effet de la vibration sur la surface criblante de la grille. Une fois dispersés sur la toile, les fragments sont séparés en 2 catégories bien distinctes :
  • Les particules de dimensions inférieures à celles des ouvertures tombent en dessous de la structure.
  • Les solides de dimensions supérieures à celles des ouvertures restent en surface.

Quels sont les différents types de grilles de criblage ?

Les tôles perforées

Tôles perforées
Ce dispositif est parfaitement adapté pour le criblage de matériaux de granulométrie supérieure à 70 mm. Comme gage de sa robustesse, il est fabriqué à partir d'acier doux ou d'acier spécial comme les aciers A70. Ces mailles en acier se divisent en plusieurs sous-catégories :
  • La tôle plane sans crochet,
  • La tôle plane avec des crochets de tension,
  • La tôle avec crochets et chapes de renfort,
  • La tôle pour trommels.

Les grilles métalliques

Les grilles métalliques
Il s'agit d'une grille tissée utilisée pour le criblage de produits dont la granulométrie se situe entre 1 et 70 mm. Elle se compose d'une structure solidement conçue en acier de haute résistance, en acier inoxydable, en acier nu ou en acier galvanisé. Selon la méthode d'entrecroisement des fils, les grilles en acier inoxydable  se déclinent en plusieurs sous-variantes :
  • La grille ondulée simple pour les mailles de tailles inférieures à 12 mm ;
  • La grille ondulée droite pour le criblage de produits difficilement séparables ;
  • La grille de surface plane avec des saillies se trouvant sur la même surface de la toile.

Les toiles métalliques

Les toiles métalliques
Généralement fabriquées à partir d'acier inoxydable, ces toiles de criblage conviennent pour le filtrage de fragments avec une granulométrie inférieure à 1 mm. Elles comprennent des toiles à mailles carrées de 1 mm à 20 µm, et des toiles à mailles rectangulaires sur lesquelles se fixent des trames préondulées, un joint d'étanchéité et une chape à bavette.

Les grilles en matériau synthétique anti-abrasion

Grilles en matériau synthétique
Ces modèles reprennent les mêmes caractéristiques que celles des tôles perforées et des grilles métalliques, à l'exception d'une structure plutôt en caoutchouc ou en polyuréthane. Ils présentent une plus grande résistance contre l'abrasion des crochets de tension et n'émettent qu'un très faible bruit au cours du filtrage. En complément, l'utilisation d'une plaque vibrante pour pelle permet une séparation efficace et rapide des matériaux. Le prix d'une plaque vibrante pour pelle peut varier en fonction de la taille, de la marque et des fonctionnalités spécifiques.
